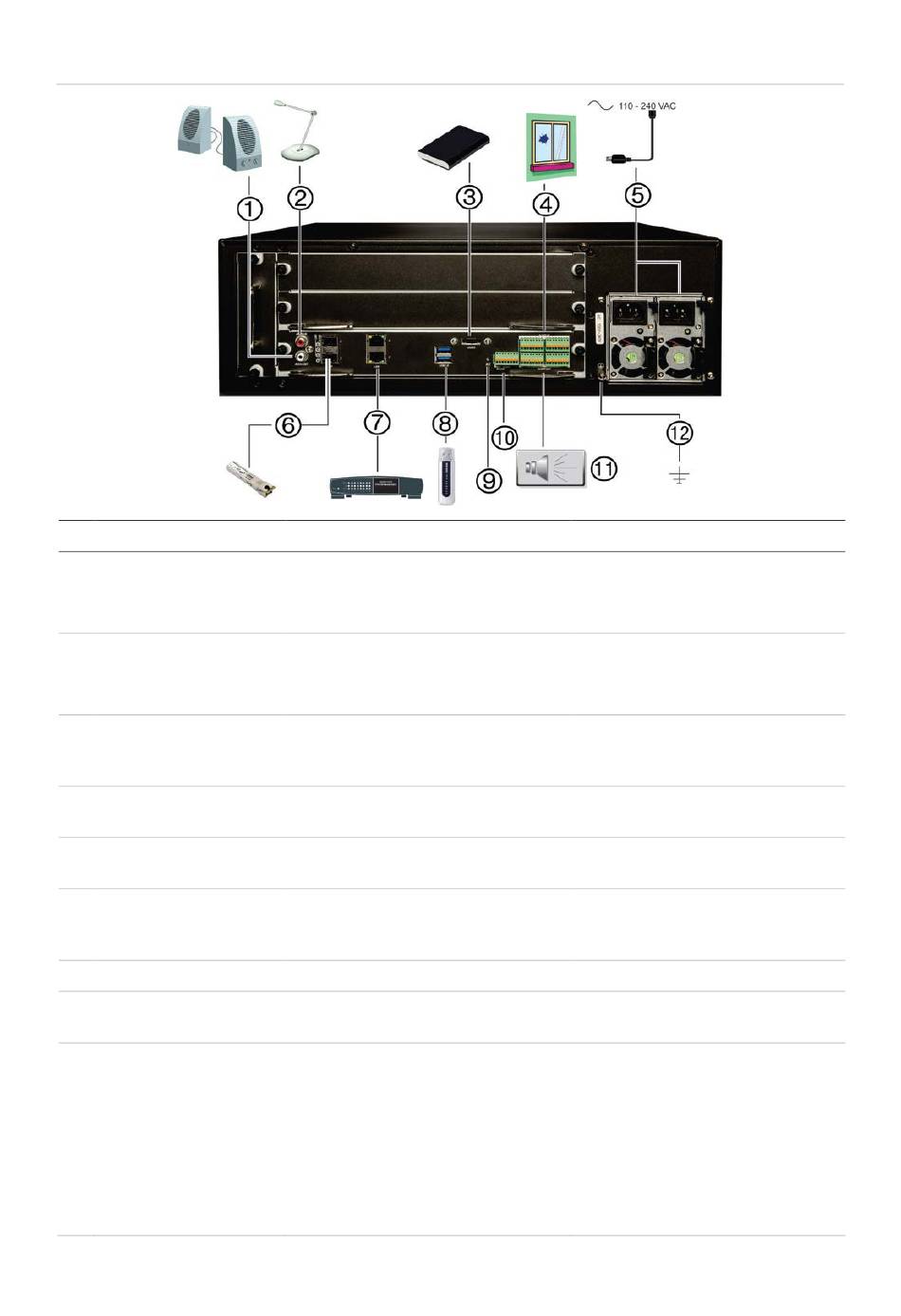

Afbeelding 1: Aansluitingen op TVN 70-achterpaneel
Beschrijving
1.
Eén audio-uitgang
2.
Eén audio-ingang
3.
eSATA
4.
16 alarmingangen
5.
Redundante
voedingen (x2)
6.
SFP-poort
7.
Ethernet-poorten
8.
USB 3.0-poort (x2)
9.
Penopening voor opnieuw
starten
TruVision NVR 70 Gebruikershandleiding
Gebruik
Aansluiting voor luidsprekers voor
audio-uitgang.
Aansluiting voor een microfoon voor
bidirectionele audio (niet opgenomen)
Aansluiting voor optioneel eSATA-
station voor uitbreiding van de interne
opslag.
Aansluiting voor fysieke alarmen zoals
detectoren, drukknoppen, enz.
Aansluiting voor twee PSU's.
Plaats een aansluitbare zendontvanger
met kleine behuizing in de poort om
glasvezelkabels aan te sluiten.
Aansluiting voor een netwerkverbinding.
Aansluiting voor een USB-apparaat,
CD/DVD-brander of HDD.
Toegang tot de reset-knop.
Houd de reset-knop zeven seconden
ingedrukt om de netwerkinstellingen te
herstellen.
Opmerking: mogelijk worden hierdoor
geen opnamen meer gemaakt door de
camera's of kan de software geen
verbinding meer maken met de recorder.
Hoofdstuk 2: Fysieke installatie
Specificatie
RCA-aansluiting, 315 mV, 600 Ohm.
Niet-uitgebalanceerd.
Audio op lijnniveau vereist versterking.
RCA-aansluiting, 315 mV, 40 kOhm.
Niet-uitgebalanceerd.
Audio op lijnniveau vereist versterking.
De PSU's worden met de recorder
meegeleverd.
