Montage
4.3
Kanaalaansluitingen ombouwen
ABL
ZUL
Toebehoren

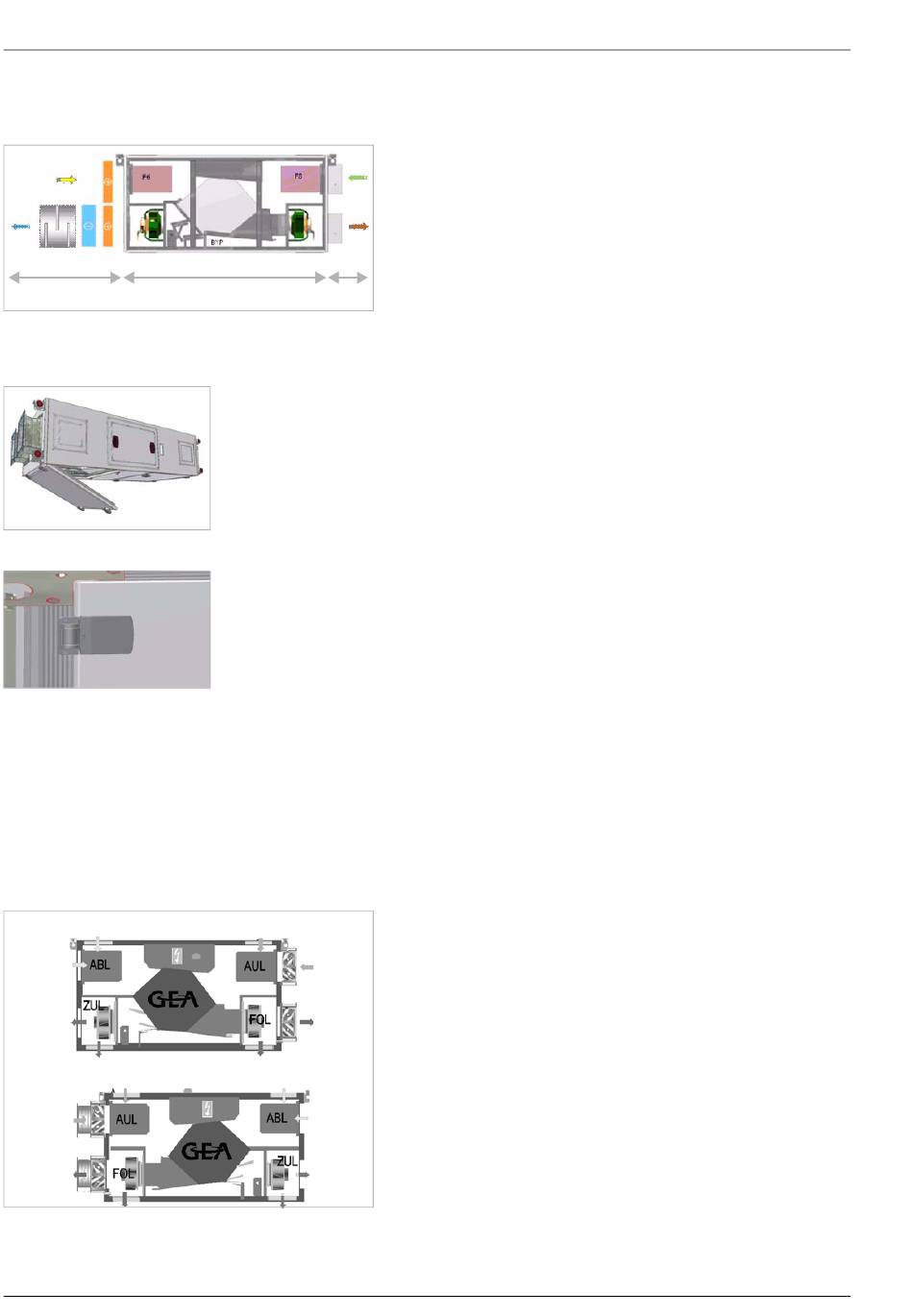

Afb. 4-3:
Levering bedieningszijde „L"
Afb. 4-4:
Deursluiting
Afb. 4-5:
Deurscharnier
Horizontale opstelling "L"
Horizontale opstelling "R"
Afb. 4-6:
Horizontale opstelling
16
Toestand bij levering
AUL
FOL
COM4mini
Toebehoren
Deursluiting openen
•
open de deur met de CAIR draaisluiting
•
de bedieningsdeuren hangen aan de scharnieren
•
Het CAIR scharnier kan bouwzijdig door een draaisluiting gewijzigd worden,
waardoor een afneembare klep ontstaat.
Wijziging van de bedieningszijde van "L" naar "R"
•
De units worden met de bestelde bedieningszijde geleverd.
•
Indien nodig is het achteraf ombouwen op de werf mogelijk.
De inbouwcomponenten en ook de elektrische componenten zijn langs beide zijden
bedienbaar. De elektrische componenten moeten ook na de ombouw langs boven toe-
gankelijk blijven. Let op een minimumafstand van 400mm tot de wand of tot het pla-
fond.
Normalerwijze wordt de unit horizontaal met aansluiting aan de
kopse zijde geleverd; wijziging hiervan kan eenvoudig op de
werf gebeuren door dit anders te monteren.
Horizontale opstelling (wandmontage) zoals getoond op de af-
beelding
•
bedienings- en achterwandpaneeldeuren omwisselen
•
de volledige unit draaien
•
scharnieren en deursloten vervangen
•
losse onderdelen vervangen
PR-2012-0029-NL • Wijzigingen voorbehouden • K1-07/2013
