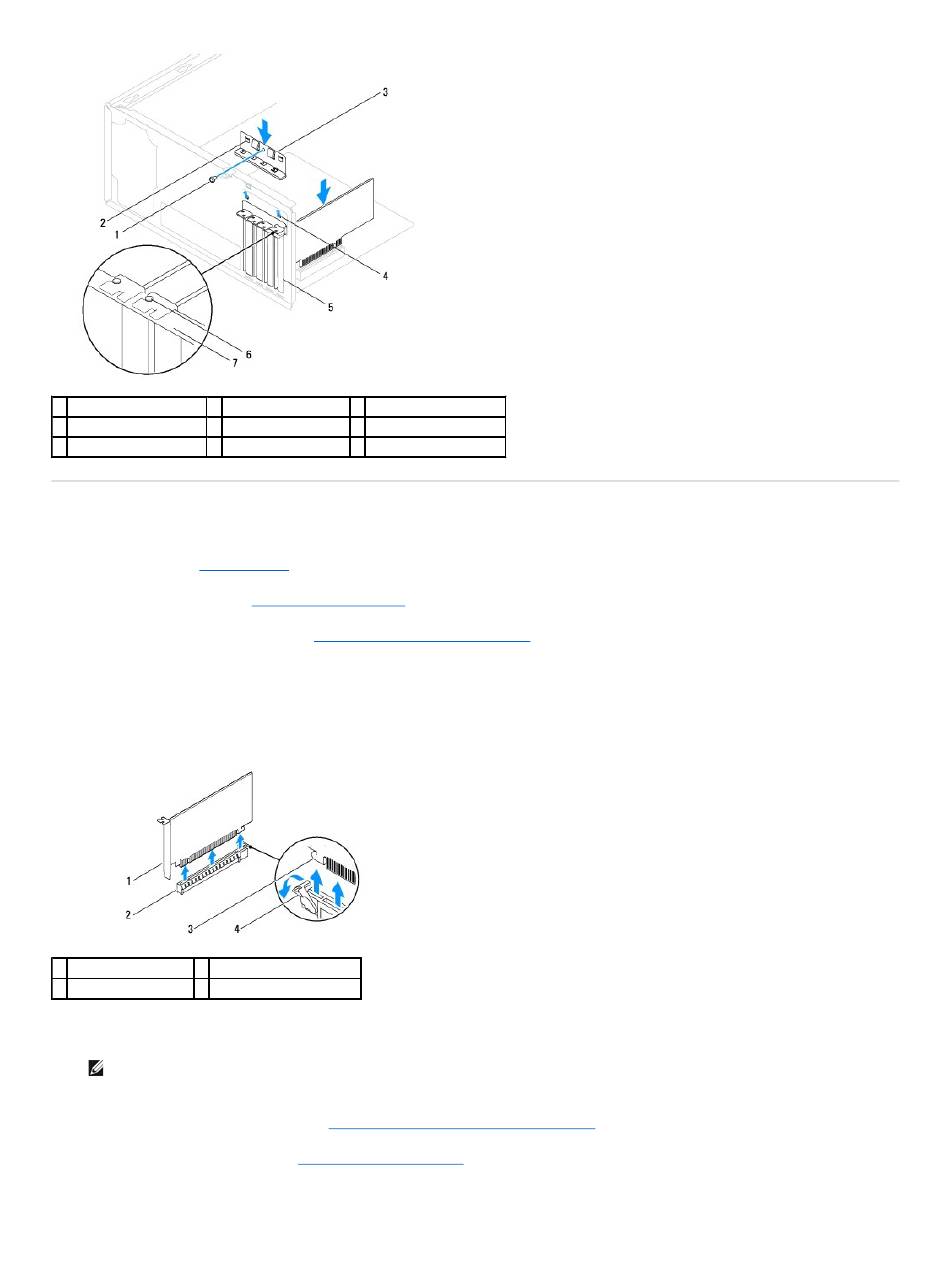

PCI- en PCI Express-kaarten verwijderen
1. Volg de instructies in
Voordat u
2. Verwijder de computerkap (zie
3. Verwijder de kaartbevestigingsbeugel (zie
4. Koppel eventuele kabels die op de kaart zijn aangesloten los en verwijder de kaart.
In het geval van een PCI- of PCI Express x1-kaart moet u de kaart bij de bovenste hoeken vastpakken en deze voorzichtig uit de connector
l
trekken.
In het geval van een PCI Express x16-kaart drukt u de bevestigingsklem omlaag. Vervolgens moet u de kaart bij de bovenste hoeken
l
vastpakken en deze voorzichtig uit de connector trekken.
1 PCI Express x16 kaart 2 PCI Express x16 kaartsleuf
3 beveiligingslipje
4 bevestigingsklem
5. Plaats een beugel in de lege kaartsleufopening als u de kaart permanent verwijdert.
OPMERKING:
Het plaatsen van beugels voor lege kaartsleufopeningen is nodig in verband met het FCC-certificaat van de computer. De beugels
houden ook stof en vuil tegen.
6. Plaats de kaartbevestigingsbeugel terug (zie
7. Plaats de computerbehuizing terug (zie
8. Sluit uw computer en apparaten aan op het lichtnet en zet ze vervolgens aan.
9. Verwijder het stuurprogramma van de kaart uit het besturingssysteem.
6 uitlijningsgeleider
begint.
De computerkap
verwijderen).
De kaartbevestigingsbeugel
De kaartbevestigingsbeugel opnieuw
De computerkap
terugplaatsen).
verwijderen).
aanbrengen).
