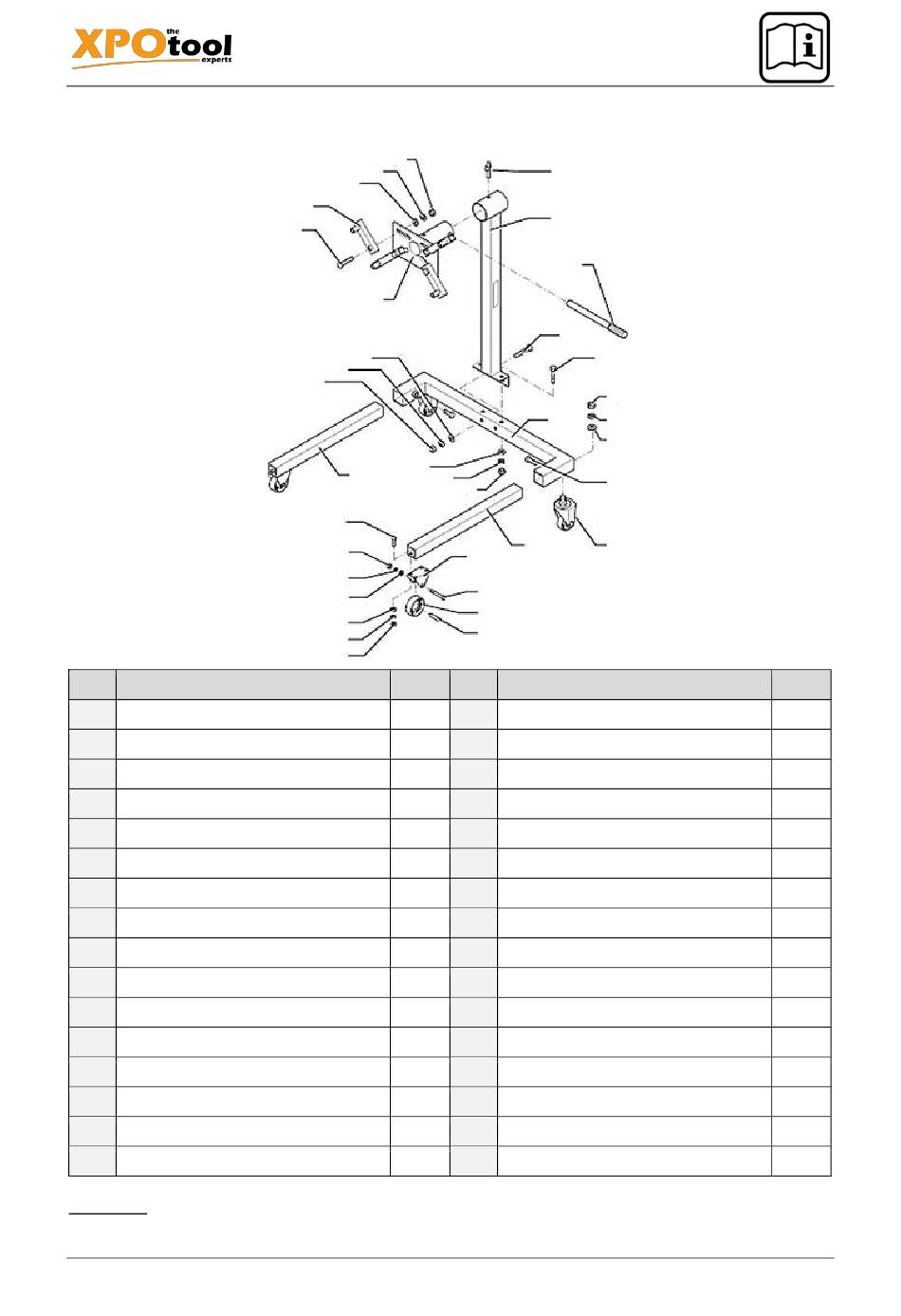

Explosietekening en onderdelenlijst
Nr. Omschrijving
1
Hoofdstang
2
Borgpen
3
Draaihendel
4
Bevestigingsplaat
5
Draagarm
6
Drager
7
Achterste drager
8
Zeskantkopschroef
9
Sluitring
10
Veerring
11
Zeskantmoer
12
Zeskantkopschroef
13
Sluitring
14
Veerring
15
Zeskantmoer
16
Houder wielen
Belangrijk: Het op welke manier dan ook kopiëren van deze handleiding en/of gebruik ervan voor com-
merciële doeleinden, is uitsluitend toegestaan met vooraf verkregen schriftelijke toestemming van Wil-
Tec Wildanger Technik GmbH
https://www.XPOtool.com
The Tool Experts
Aant.
Nr. Omschrijving
1
17
Wielen
1
18
Huls
1
19
Zeskantkopschroef
1
20
Sluitring
4
21
Veerring
2
22
Zeskantmoer
1
23
Zeskantkopschroef
4
24
Sluitring
4
25
Veerring
4
26
Zeskantmoer
4
27
Zwenkwiel
4
28
Sluitring
4
29
Veerring
4
30
Zeskantmoer
4
31
Klemschroef
2
Artikel 51744
Aant.
2
2
8
8
8
8
2
2
2
2
2
2
1
2
2
pagina 5
11 2023-1
