3.9 Montage van afdekkappen
WAARSCHUWING
Risico op letsel door krimpschijven en vrij draaiende aseinden.
•
Gebruik een afdekkap (optie H en optie H66) als bescherming.
•
Als er geen toereikende bescherming tegen ongewild aanraken is aangebracht, dient de producent van de
installatie of machine hiervoor te zorgen d.m.v. speciale montagedelen.
Alle bevestigingsbouten moeten worden gebruikt en met het geschikte aanhaalmoment worden
vastgeschroefd (zie hoofdstuk 6.4 "Aanhaalmomenten van bouten"). Bij afdekkappen voor de optie
H66 de nieuwe afsluitkap erin persen door met een hamer licht hierop te tikken.

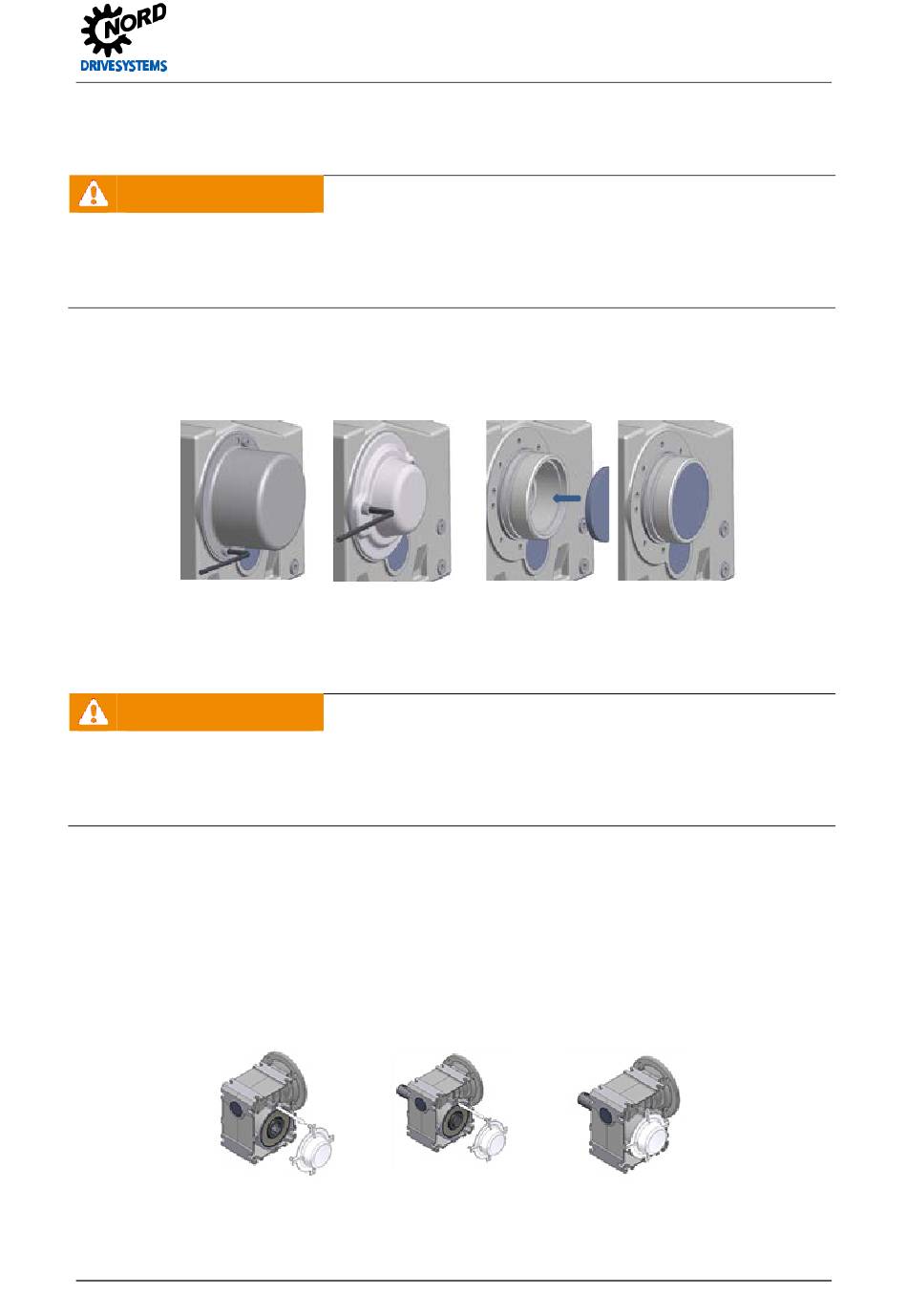

Afbeelding 14: Montage van de afdekkap optie SH, optie H en optie H66
Pos : 82 /Anl eitungen/Getriebe/3. Montage, Lager ung, Vorberei tung, Aufstellung/3.13_0 M ontage von Abdec kkappen [B1000] @ 5\mod_1410510888133_2130.doc x @ 149073 @ 2 @ 1
3.10 Montage van afdekkappen
WAARSCHUWING
Risico op letsel door de vrij draaiende aseinden.
•
bruik een afdekkap als aanrakingsbescherming.
•
Als er geen toereikende bescherming tegen ongewild aanraken is aangebracht, dient de producent van de
installatie of machine hiervoor te zorgen d.m.v. speciale montagedelen.
Veel uitvoering van de universele wormwielreductoren worden standaard met kunststof afdekkappen
geleverd. Deze afdekkap beschermt de asafdichtingsring tegen het binnendringen van stof en andere
mogelijke verontreinigingen. De afdekkappen laten zich met de hand zonder gereedschap verwijderen
en op de A- of B-zijde opsteken.
Voordat de universele wormwielreductor wordt gedemonteerd, moet de afdekkap worden verwijderd.
Na beëindiging van de montage moet de afdekkap aan de betreffende zijde in de aanwezige
schroefdraadgaten aan de uitgangsflens worden geplaatst. De afdekkap moet verticaal worden
verwijderd en geplaatst om de spreidelementen van de afdekkap niet te beschadigen.
Afbeelding 15: demontage en montage van de afdekkap
B 1000 NL-0916
3 Montagehandleiding, opslag, voorbereiding, plaatsing
Risico op lichamelijk letsel
Risico op lichamelijk letsel
27
