Installatie
Algemeen
Dit toestel mag alleen door een erkend
gastechnisch installateur aangesloten
worden. Het toestel wordt niet aangesloten op
een rookgas-afvoerkanaal.
Elektrische aansluiting 230 V - 50 Hz.
De elektrische aansluiting moet voldoen
aan de nationale en lokale voorschriften.
Voor Nederland is dit onder andere NEN 1010.
Stopcontact en stekker moeten te allen
tijde bereikbaar blijven.
Gasaansluiting: RC 1/2" (ISO 7/1-RC 1/2)
De gasaansluiting moet voldoen aan de
nationale en lokale voorschriften. Voor
Nederland zijn dit onder andere de GAVO-
voorschriften (NEN 1078). Deze bepalen
onder andere dat uitsluitend goedgekeurde
materialen gebruikt mogen worden.
Let op:
De gassoort en het land waarvoor het toestel
is ingericht staan vermeld op het gegevens-
plaatje. In de fabriek is het toestel ingeregeld
voor G25 (aardgas) met een druk van 25 mbar.
Toestelcategorie I 2L
Tabel brandergegevens
Verbranding met G25 kleinstand
Belasting nominaal
Branderpositie
Brander
Diameter spuitstuk [mm]
Flow [l/h]
Gassoort
Belasting nominaal (kW)
Belasting minimaal (kW)
NL 20

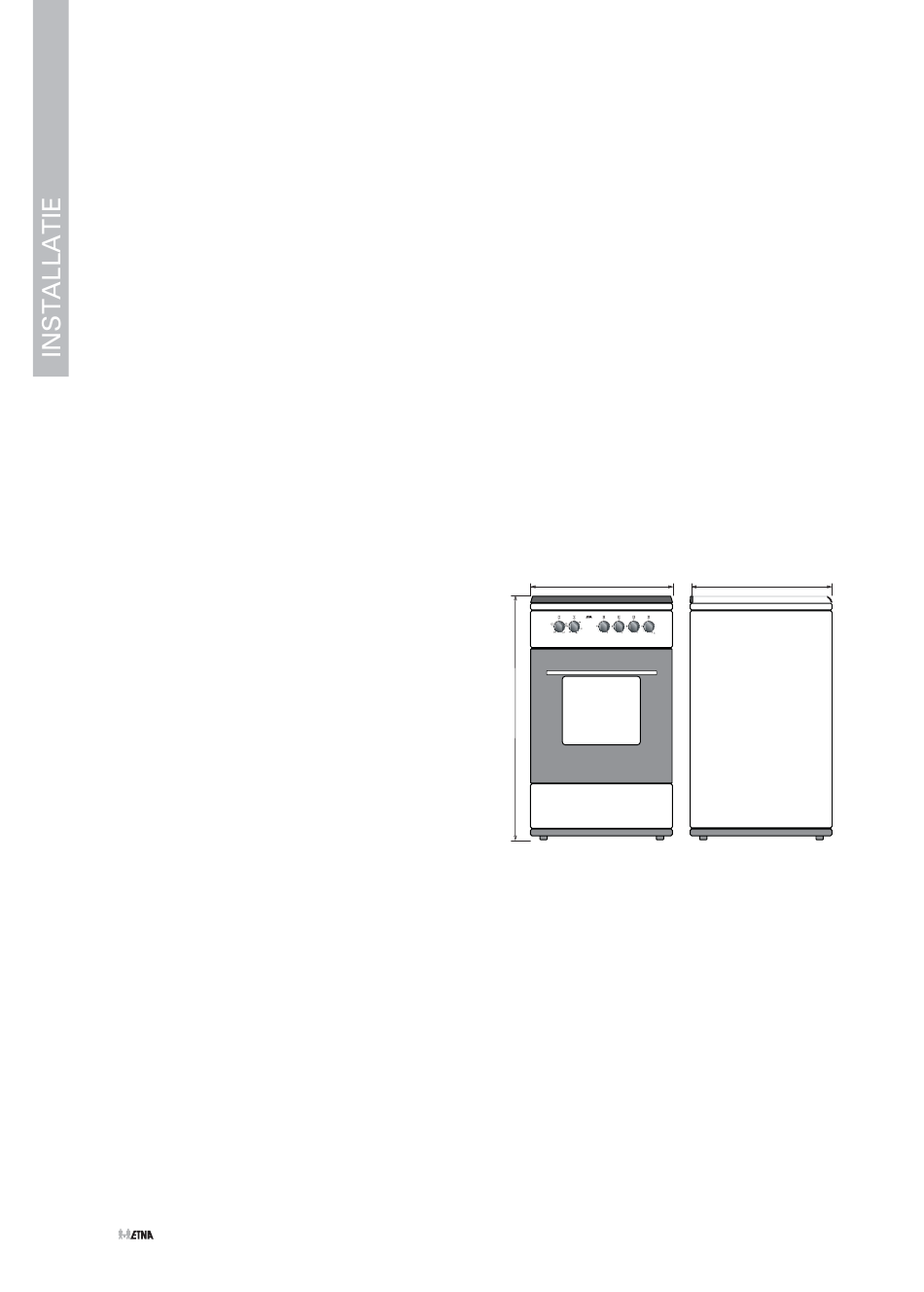

Afmetingen
850
LA
RA
Normaal
Normaal
94
94
193,8
193,8
G25/25mbar
G25/25mbar
1,75
1,75
0,52
0,52
Sluit het fornuis aan met een vaste leiding.
Dit in verband met de hoge temperaturen
die de oven kan bereiken.
Aansluiting door middel van een speciaal
daarvoor bestemde veiligheidsslang is ook
toegestaan. Monteer deze slang terzijde
van het fornuis om aanraking met hete
fornuisdelen te voorkomen.
In alle gevallen moet er voor het toestel
een gaskraan geplaatst worden op een
makkelijk bereikbare plaats.
500
(EFG607H)
600
(EFG667/687/688/689V
vooraanzicht
RV
LV
Sudder
Sterk
72
125
110,7
332,2
G25/25mbar
G25/25mbar
1,00
3,00
0,30
0,75
600
)
zijaanzicht
fig. 10
LV (EFG688/689V)
Wok
148
420,82
G25/25mbar
3,8
1,6
