9. Til de I/O-kaart weg van de palmsteun- en toetsenbordeenheid.
De I/O-kaart installeren - afzonderlijk
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak

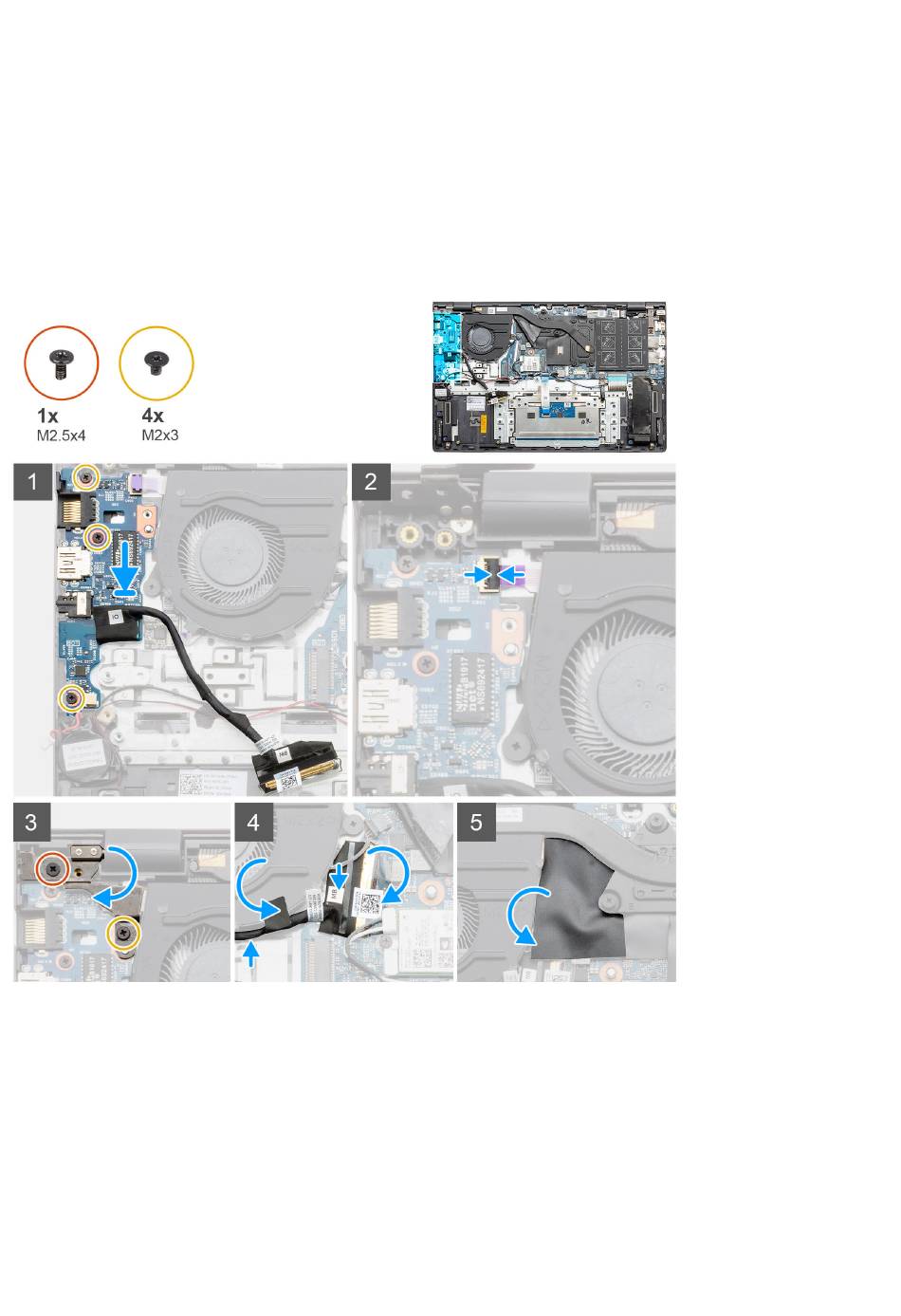

De afbeelding geeft de locatie van de I/O-kaart aan en biedt een visuele weergave van de plaatsingsprocedure.
Stappen
1. Plaats de I/O-kaart op de palmsteun- en toetsenbordeenheid.
2. Lijn de schroefgaten op de I/O-kaart uit met de schroefgaten op de palmsteun- en toetsenbordeenheid.
3. Plaats de drie schroeven (M2x3) terug waarmee de I/O-kaart op de palmsteun- en toetsenbordeenheid is bevestigd.
4. Sluit de kabel van de vingerafdruklezer aan op de I/O-kaart en sluit de vergrendeling om de kabel te vergrendelen.
5. Laat het linkerscharnier zakken en plaats de twee schroeven (M2.5x4) en (M2x3) terug.
6. Leid de I/O-kabel onder de systeemventilator met gebruik van zelfklevende tape.
7. Sluit de kabel van de I/O-kaart aan op de I/O-kaart en sluit de vergrendeling om de kabel te vergrendelen.
8. Plaats de Mylar-kap terug.
60
Demonteren en hermonteren
