De belangrijkste componenten van de UFS zijn: de scannermodule voor objectglaasjes en de
gebruikersinterface.
In de scannermodule voor objectglaasjes worden objectglaasjes door de laadarm van de
rekopslag naar het scanplatform getransporteerd en daarvan verwijderd. De deur van de
scanner kan alleen worden geopend wanneer de laadarm in de veilige stand (bij de
gebruikersinterface) is geplaatst.

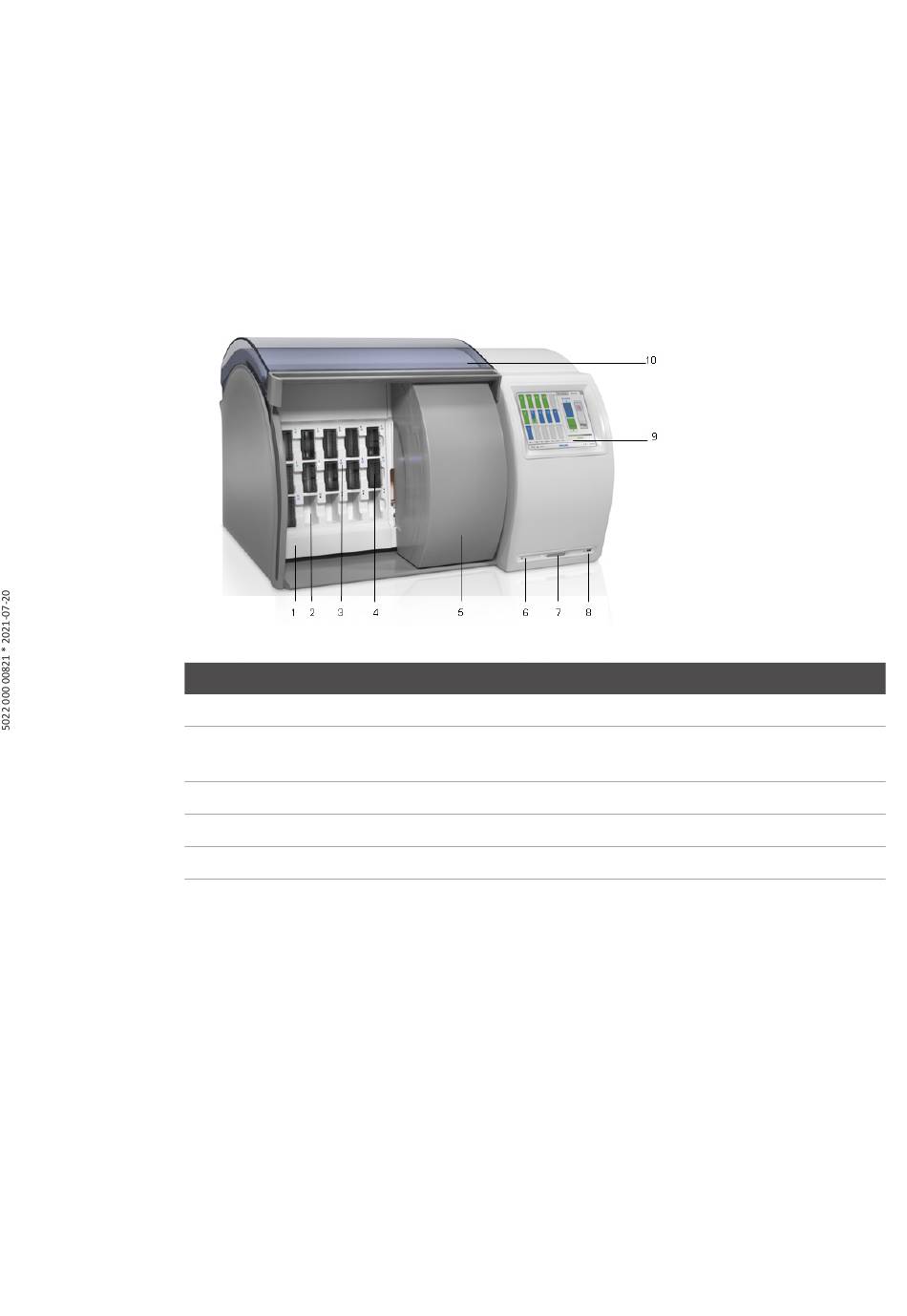

Afb. 4: UFS
Nr.
1.
2.
3.
4.
5.
Tab. 3: Componenten UFS (1)
De rekopslag
Het te scannen weefsel wordt aangebracht op microscoopobjectglaasjes van standaardformaat.
De objectglaasjes worden in glaasjesrekken geplaatst. De glaasjesrekken passen in de sleuven
van de rekopslag. De rekopslag van de UFS kan 15 glaasjesrekken bevatten met maximaal 20
objectglaasjes elk. Wanneer deze volledig geladen is, bevat de rekopslag 300 objectglaasjes.
Rekindicators
Een kleuren-LED bij elke sleuf geeft de status van het glaasjesrek aan.
Ultra Fast Scanner
Beschrijving
Rekopslag
Sleuf
Rekindicator
Glaasjesrek
Laadarm
Nr.
Beschrijving
6.
Deurvergrendelingsindicator
7.
Aan-uitindicator,
Aan-uitknop/Knop Stop scannen
8.
USB-ingang
9.
Gebruikersinterface
10.
Deur
Over de UFS
