Infinity S201 Profile

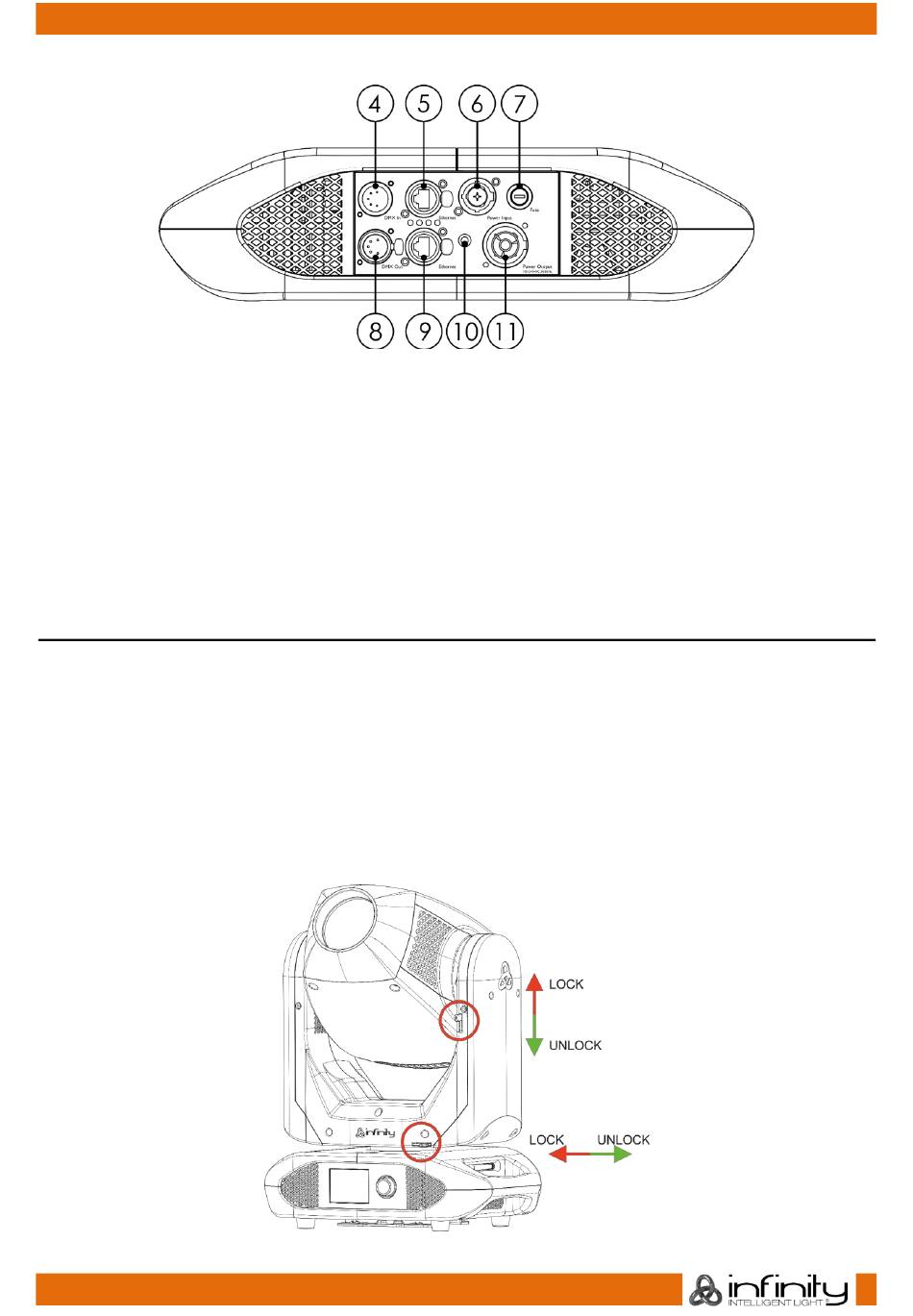

Achterzijde
04) 5-polige DMX-signaalaansluiting IN
05) RJ45 ArtNet-aansluiting
06) Neutrik PowerCON True1-voedingsaansluiting IN
07) Zekering F7AL/250 V
08) 5-polige DMX-signaalaansluiting OUT
09) RJ45 ArtNet-aansluiting
10) Aardeaansluiting
11) Neutrik PowerCON True1-voedingsaansluiting OUT
Installatie
Verwijder alle verpakkingsmaterialen van de Infinity S201 Profile. Controleer of alle schuimplastic en
opvulmaterialen zijn verwijderd. Sluit alle kabels aan.
Steek de stekker niet in het stopcontact tot het gehele systeem goed is opgesteld en aangesloten.
Haal altijd de stekker uit het stopcontact voordat u het apparaat schoonmaakt of reparaties uitvoert.
Schade als gevolg van het niet naleven van deze instructie valt niet onder de garantie.
Movinghead vergrendelen/ontgrendelen
U kunt de movinghead vergrendelen door de vergrendeling naar links (horizontaal) te verschuiven voor
pan of omhoog (verticaal) voor tilt (rode pijlen). U kunt de movinghead ontgrendelen door de
vergrendeling naar rechts (horizontaal) te verschuiven voor pan of omlaag (verticaal) voor tilt (groene
pijlen).
Bestelcode: 41505
10
Afb. 02
Afb. 03
