Verwijder de demontabele onderdelen (de ver-
miculite binnenplaten, de vlamplaat) uit het toestel
voordat u het toestel gaat installeren.
Door de demontabele onderdelen te ver-
wijderen, kunt u het toestel gemakkelijker ver-
plaatsen en beschadiging voorkomen.
Let bij het verwijderen van demontabele onder-
delen op hun oorspronkelijke positie, om ze
later weer op de juiste plaats te kunnen aan-
brengen.

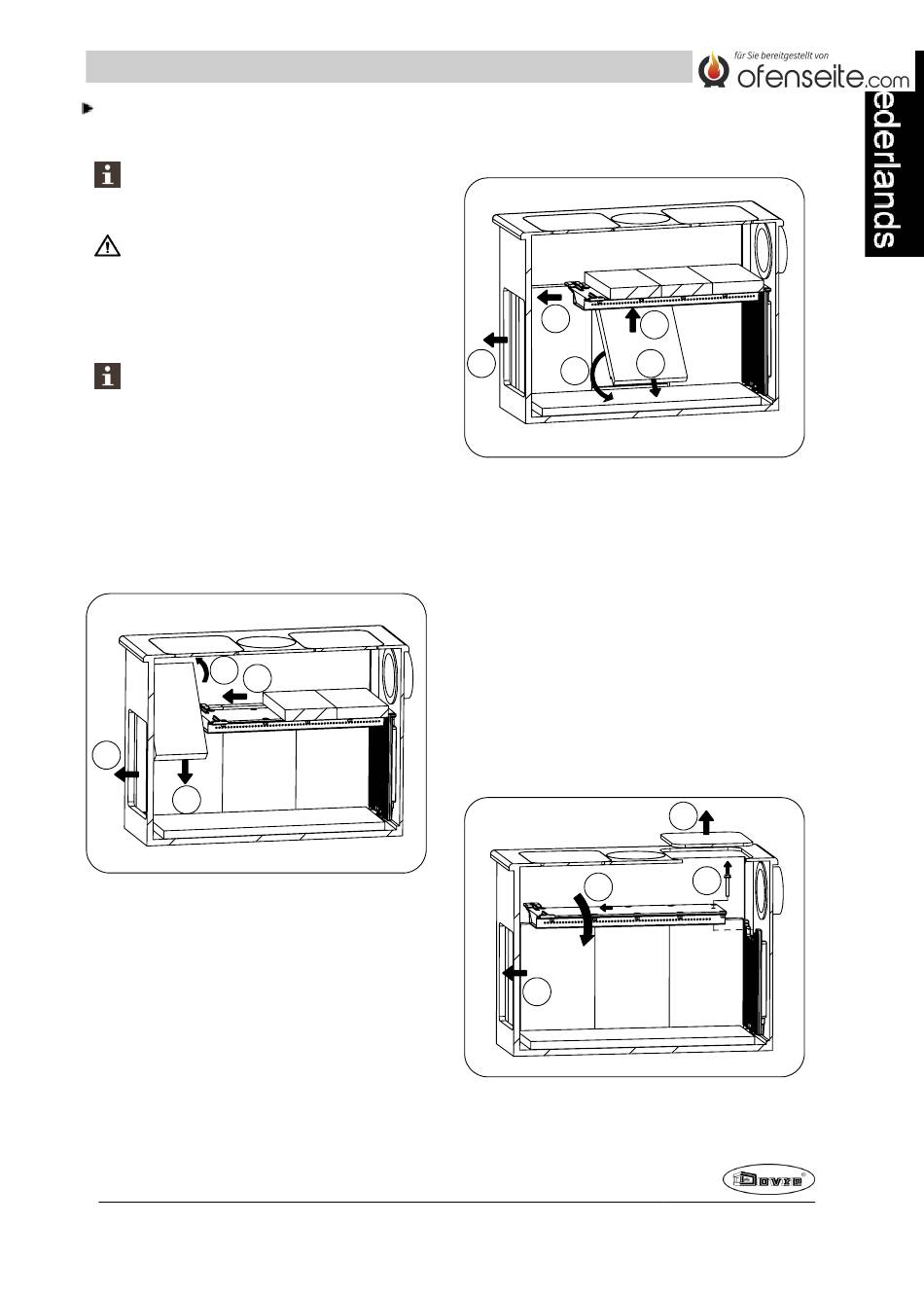

Binnenplaten verwijderen
Vermiculite binnenplaten zijn licht van gewicht
en bij levering meestal okerkleurig. Zij isoleren
de verbrandingskamer zodat de verbranding
beter is. Gietijzeren binnenplaten beschermen
de verbrandingskamer en geven warmte door
aan de omgeving.
Binnenplaten bovenzijde
1. Schuif de binnenplaat aan de bovenzijde van het
toestel naar voren (1); zie volgende figuur.
2
1
4
3
2. Duw de plaat wat naar boven zodat u de plaat dia-
gonaal kunt kantelen (2).
3. Haal de plaat naar het onderste deel in de ruimte
(3).
4. Verwijder de plaat uit het toestel via de deur-
opening (4).
5. Herhaal de instructies (1) tot en met (4) voor de
twee overige platen.
Binnenplaten zijkanten
Wijzigingen op grond van technische verbeteringen voorbehouden
1. Schuif van beide zijkanten de voorste binnenplaat
zoveel mogelijk naar voren (1); zie volgende
figuur.
5
2. Duw de tweede plaat wat naar boven (2) en kantel
deze diagonaal (3) en (4).
3. Verwijder de plaat uit het toestel via de deur-
opening (5).
4. Verwijder de derde plaat op dezelfde manier als de
tweede door de instructiestappen (2) en (3) te her-
halen.
5. Schuif de eerste plaat in de positie van de tweede
en verwijder deze op dezelfde manier.
Vlamplaat (luchttunnelplaat)
1. Haal het achterste deksel weg (1); zie volgende
figuur. U heeft vanaf boven toegang tot de ver-
brandingsruimte.
09-20020-175
1
2
4
3
09-20020-176
1
2
3
4
09-20020-177
7
