10-5 INDIVIDUELE INSTELLING VAN SYSTEEM VOOR SIMULTANE WERKING
Het is eenvoudiger een afstandsbediening te gebruiken voor het instellen van de hulpunit.
Werkwijze
• Voer de volgende procedures uit bij het apart instellen van de hoofd- en hulpunit. (Zie Afb. 29)
(1) Verander het TWEEDE CODENR. naar "02", individuele instelling, zodat de hulpunit apart kan worden
ingesteld. (Zie Tabel 9)
(De fabrieksinstelling voor het TWEEDE CODENR. is "01" voor gecombineerde instelling.)
Tabel 9
Instelling
Groepsinstelling
Individuele instelling
OPMERKING
• Het "Modusnr." wordt normaal ingesteld voor een volledige groep. Om elke binnenunit apart in te stellen en
controles uit te voeren na de instellingen, zet u het Modusnr. tussen haakjes.
(2) Maak de lokale instelling (zie 10-1 tot en met 10-4) voor de hoofdunit.
(3) Zet de schakelaar voor de hoofdvoeding uit nadat (2) is beëindigd.
(4) De afstandsbediening verwijderen van de hoofdunit en aansluiten op de hulpunit.
(5) Zet de schakelaar voor de hoofdvoeding opnieuw aan en verander, net als in (1), het TWEEDE CODENR.
naar "02", individuele instelling.
(6) Maak de lokale instelling (zie 10-1 tot en met 10-3) voor de hulpunit.
(7) Zet de schakelaar voor de hoofdvoeding uit nadat (6) is beëindigd.
(8) Als er meerdere hulpunits worden gebruikt, herhaalt u de stappen (4) tot (7).
(9) Na de instelling de afstandsbediening verwijderen van de hulpunit en opnieuw aansluiten op de hoofdunit.
de instelling is nu voltooid.
* U hoeft de afstandsbediening van de hoofdunit niet opnieuw te bedraden als de optionele
afstandsbediening van de hulpunit wordt gebruikt.
(Maak echter wel de draden van het klemmenbord voor de afstandsbediening van de hoofdunit los.)
Verwijder na het instellen van de hulpunit, de bedrading van de afstandsbediening en bedraad hem
opnieuw vanaf de hoofdunit.
(Als er in het systeem voor simultane werking twee of meer afstandsbedieningen zijn bevestigd aan het
apparaat, zal het apparaat niet correct werken.)
Hoofdvoeding
Aardlek-
( 3 ) ( 7 )
schakelaar
Buitenunit
OPMERKING)
1 2 3
Binnenunit
(hoofdunit)
OPMERKING
• De nummers van de aansluitingen van de buiten- en binnenunits moeten overeenkomen.
22
Standnr.
11 (21)
1 2 3
P
P
1
2
Binnenunit (hulpunit)
Afstandsbediening
P
P
1
2
( 1 ) ( 2 )
EERSTE CODENR.
1
Hoofdvoeding
Aardlek-
schakelaar
Buitenunit
1 2 3
OPMERKING)
1 2 3
1 2 3
P
P
1
2
Binnenunit (hoofdunit)
( 4 )
( 8 )

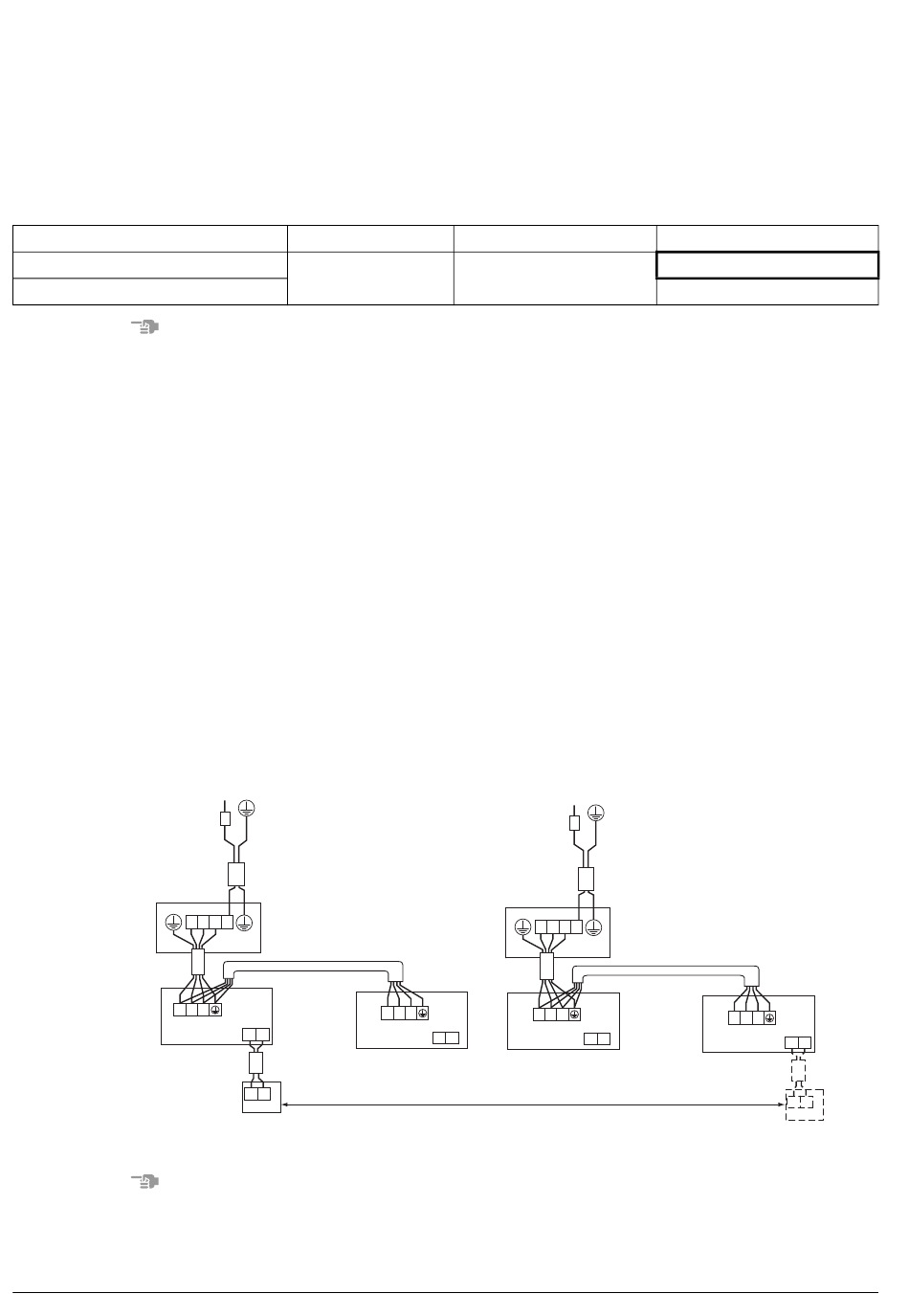

Afb. 29
TWEEDE CODENR.
01
02
1 2 3
P
P
1
2
Binnenunit
(hulpunit)
Afstandsbediening
P
P
1
2
P
P
1
2
( 5 ) ( 6 )
