Meetprincipe
2 . 1
Het meetsysteem FLOWSIC600-XT werkt volgens het principe van de ultrasone
looptijdverschilmeting. Hierbij kan door de looptijd van het geluid de doorgestroomde
hoeveelheid gas worden bepaald. Om storende invloeden zoals werveling van de
gasstroom, vuil, vocht of storende geluiden zo gering mogelijk te houden, vindt de meting in
de directe padlay-out plaats. Hierbij zijn twee ultrasone sensoren in een bepaalde hoek tot
de gasstroom tegenover elkaar aangebracht en werken afwisselend als zender en
ontvanger.
Systeemcomponenten
2 . 2
Het meetsysteem FLOWSIC600-XT bestaat uit de hardware-componenten:
● Meetelement
● Ultrasone sensoren
● Meetomvormer (SPU)
● Geïntegreerde druk- en temperatuursensor (optioneel)

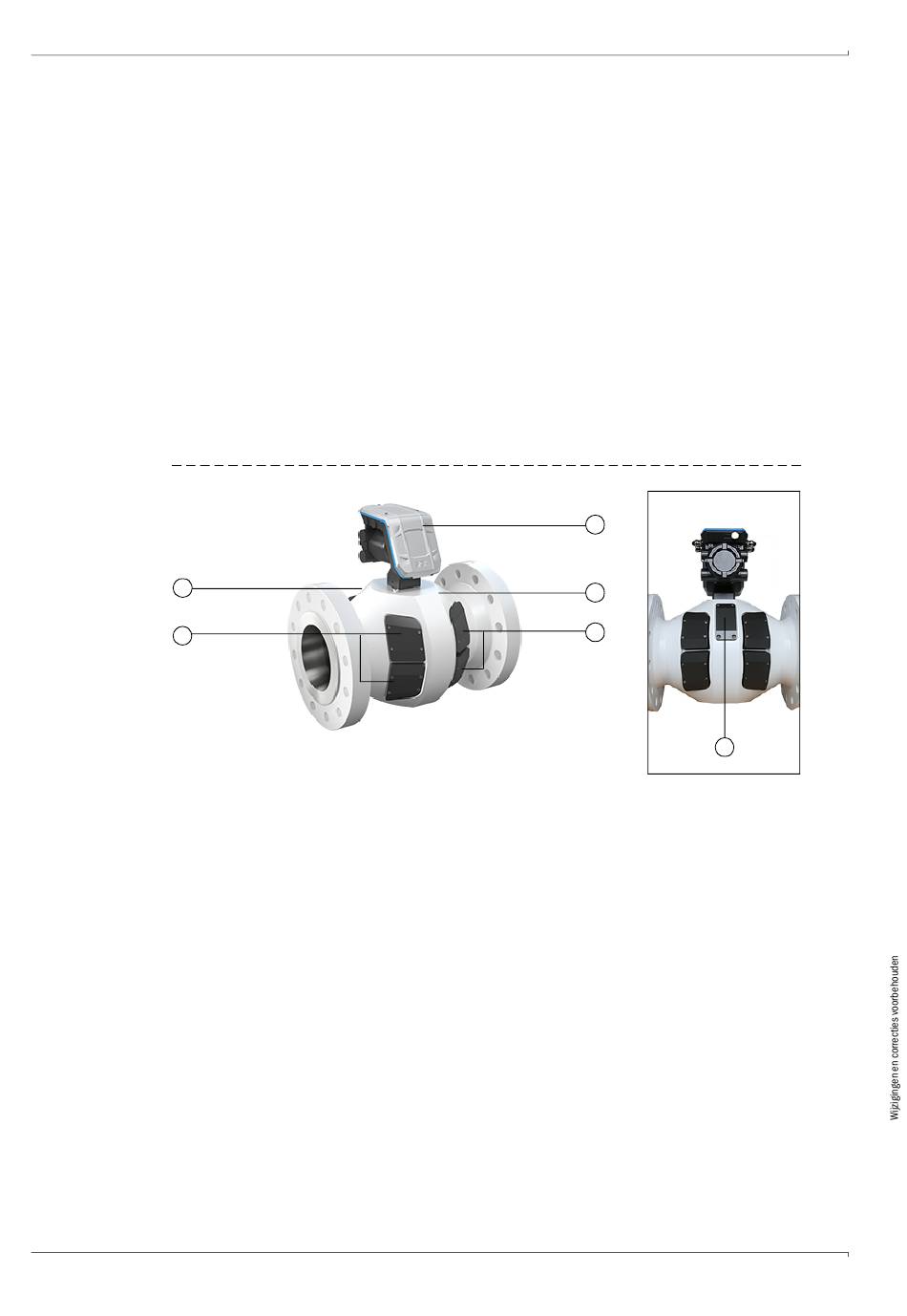

Afbeelding 2
Overzicht
4
3
1 Meetomvormer
2 Meetelement
3 Afdekkappen voor ultrasone sensoren
4 Afdekkap voor geïntegreerde druk- en temperatuursensor
Meetelement
2.2.1
Het meetelement bestaat uit een middensegment, waarop de ultrasone sensoren en
flenzen voor de montage in de betreffende buisleiding zijn aangebracht. Het meetelement
wordt uit een smeedstuk op precisiebewerkingsmachines vervaardigd, zodat een hoge
reproduceerbaarheid van de geometrische parameters kan worden gegarandeerd.
De binnendiameter, vorm van het afsluitvlak en standaard maat van de aansluitflenzen
worden in overeenstemming met de gegevens op het gegevensblad en de typecode
gerealiseerd. Het materiaal van het meetelement wordt aan de eisen van de klant
aangepast. Standaard zijn meetelementen van staal of roestvrij staal verkrijgbaar.
De meetelementen zijn leverbaar in verschillende nominale maten, → blz. 106, §8.4.
16
FLOWSIC600-XT · Gebruiksaanwijzing · 8024738/13GE/V 1-1/2019-10 · © SICK Engineering GmbH
Productbeschrijving
Achteraanzicht
1
2
3
4
