4 Installatie
4.5
De elektrische bedrading
aansluiten
GEVAAR: GEVAAR VOOR ELEKTROCUTIE
WAARSCHUWING
Gebruik
ALTIJD
een
stroomtoevoerkabel.
4.5.1

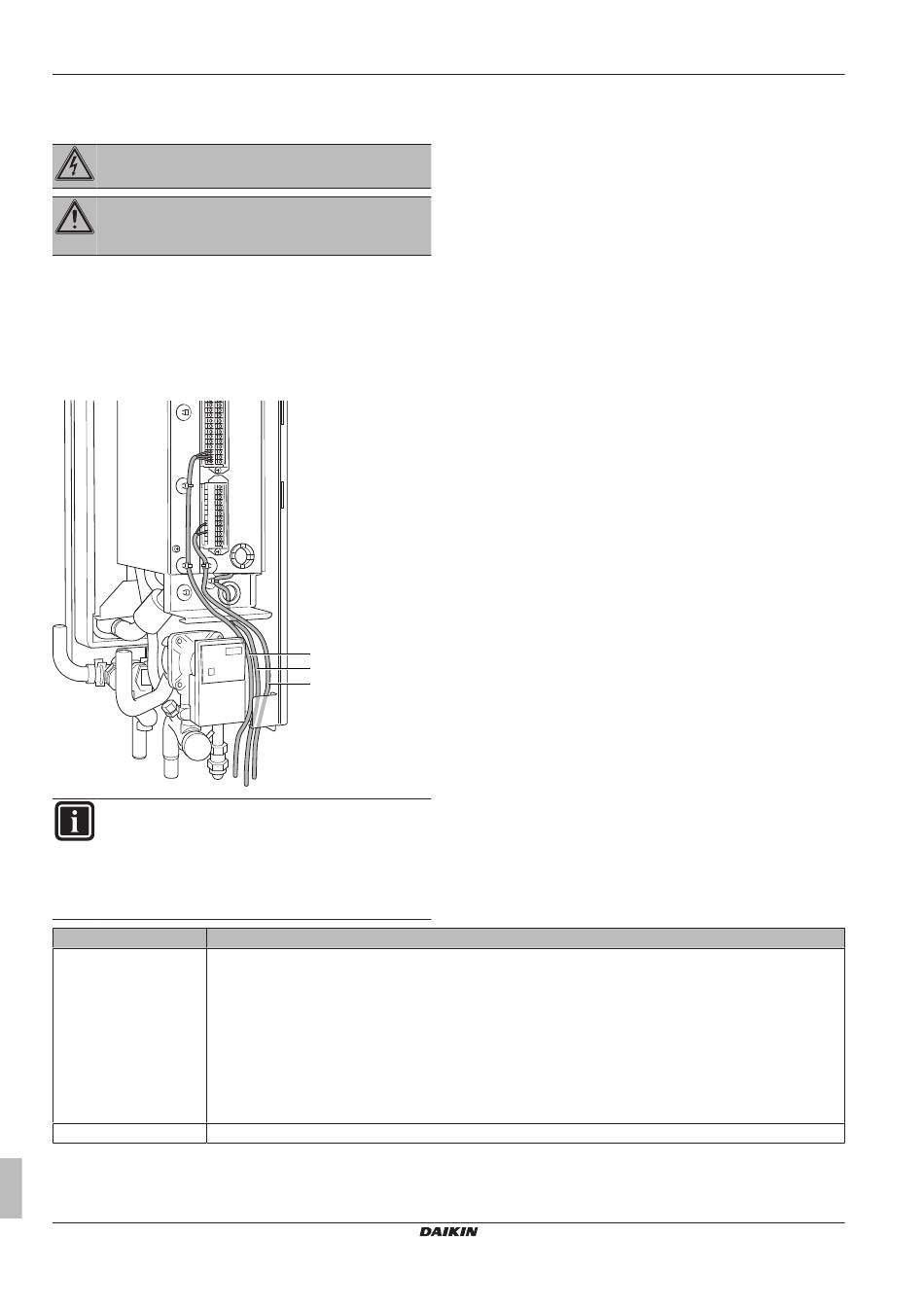

De elektrische bekabeling op de
binnenunit aansluiten
Het is aanbevolen om alle elektrische bedrading te installeren op de
hydrokast alvorens de ketel te installeren.
1 De bedrading moet langs onder in de unit binnenkomen.
2 De bedrading moet in de unit de volgende tracés volgen:
a
c
INFORMATIE
Indien optionele of ter plaatse te voorziene kabels
geplaatst moeten worden, voorzie voldoende lengte voor
deze kabels. Door hiervoor te zorgen zal de schakelkast
verwijderd en verplaatst kunnen worden en zal tevens de
toegang
tot
andere
onderhoudswerkzaamheden mogelijk zijn.
Tracés
Mogelijke kabels (afhankelijk van het type unit en de geïnstalleerde opties)
a
▪ Doorverbindingskabel tussen binnen en buitenunit
▪ Elektrische voeding met normaal kWhtarief
▪ Elektrische voeding met voorkeur kWhtarief
▪ Warmtepompconvector (optie)
▪ Kamerthermostaat (optie)
▪ 3wegklep (optie in geval van tank)
▪ Afsluiter (ter plaatse te voorzien)
▪ Pomp voor warm tapwater (ter plaatse te voorzien)
b
▪ Doorverbindingskabel tussen binnenunit en gasketel (zie ketelhandleiding voor aansluitinstructies)
Installatiehandleiding
8
meeraderige
kabel
als
b
a
b
c
onderdelen
tijdens
EHYHBH05AAV3 + EHYHBH/X08AAV3
Daikin Altherma hybrid warmtepomp – warmtepompmodule
4P3495871D – 2014.02
