Tracés
Mogelijke kabels (afhankelijk van het type unit en de geïnstalleerde opties)
a
▪ Doorverbindingskabel tussen binnen- en buitenunit
▪ Elektrische voeding met normaal kWh-tarief
▪ Elektrische voeding met voorkeur kWh-tarief
▪ Warmtepompconvector (optie)
▪ Kamerthermostaat (optie)
▪ 3-wegklep (optie in geval van tank)
▪ Afsluiter (ter plaatse te voorzien)
▪ Pomp voor warm tapwater (ter plaatse te voorzien)
b
▪ Doorverbindingskabel tussen binnenunit en gasketel (zie ketelhandleiding voor aansluitinstructies)
c
▪ Buitenomgevingstemperatuursensor (optie)
▪ Gebruikersinterface
▪ Binnenomgevingstemperatuursensor (optie)
▪ Elektrische meter (ter plaatse te voorzien)
▪ Contact voorkeurvoeding
▪ Gasmeter (ter plaatse te voorzien)
3 Bevestig
de
kabel
kabelbinderbevestigingen, zodat de kabels gespannen liggen
en NIET in contact komen met de leidingen of scherpe randen.
VOORZICHTIG
Duw of leg GEEN overtollige kabellengte in de unit.
OPMERKING
Meer technische specificaties van de verschillende
aansluitingen staan vermeld op de binnenzijde van de
binnenunit.
4.5.2
De hoofdschakelaar van de binnenunit
aansluiten

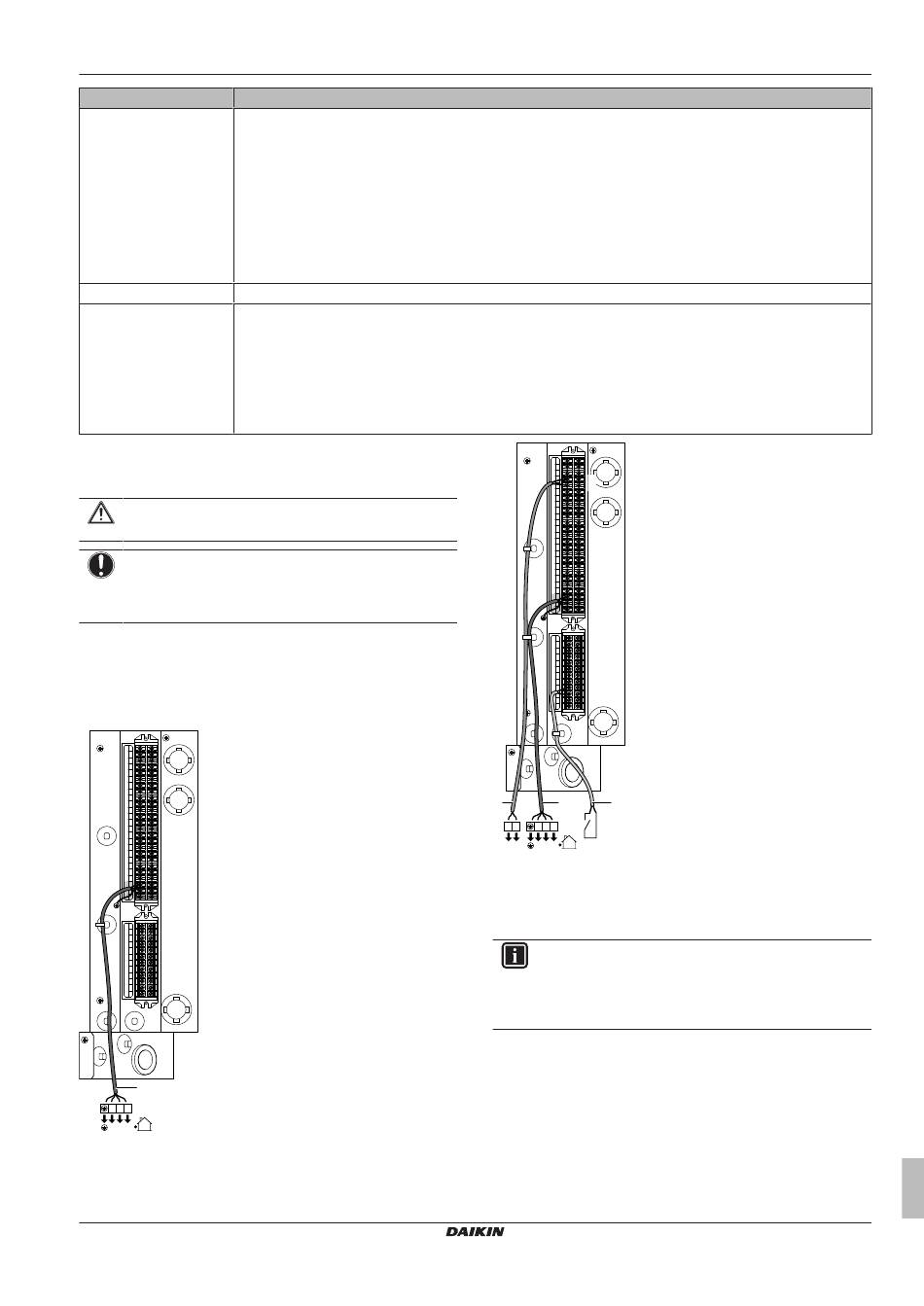

1 Sluit de hoofdvoeding aan.
Voor een voeding met normaal kWh-tarief
X2M
3
X1M
2
1
X5M
a
1 2 3
1 2 3
Legende: zie de afbeelding hieronder.
Voor een voeding met voorkeur kWh-tarief
EHYHBH05AAV3* + EHYHBH/X08AAV3*
Daikin Altherma hybrid warmtepomp – warmtepompmodule
4P349587-1E – 2016.02
met
kabelbinders
op
de
31
30
X2M
3
X1M
2
1
4
X5M
3
b
a
c
L N
1 2 3
S1S
L N
1 2 3
a
Doorverbindingskabel (= hoofdvoeding)
b
Elektrische voeding met normaal kWh-tarief
c
Contact voorkeurvoeding
2 Bevestig
de
kabelbinderbevestigingen.
INFORMATIE
Als het systeem is aangesloten op een voeding met kWh-
voorkeurtarief, is een afzonderlijke voeding met normaal
kWh-tarief vereist. Vervang connector X6Y volgens het
bedradingsschema aan de binnenkant van de binnenunit.
4.5.3
De gebruikersinterface aansluiten
▪ Als u 1 gebruikersinterface gebruikt, kunt u deze installeren bij de
binnenunit (voor bediening dichtbij de binnenunit), of in de ruimte
(indien gebruikt als kamerthermostaat).
▪ Als u 2 gebruikersinterfaces gebruikt, kunt u 1 gebruikersinterface
installeren bij de binnenunit (voor bediening dichtbij de
binnenunit), + 1 gebruikersinterface in de ruimte (gebruikt als
kamerthermostaat).
4 Installatie
kabel
met
kabelbinders
Installatiehandleiding
op
de
9
