5.11
Toepassingsvoorbeeld astro-programma met extra schakeltijd
Pos : 82 /#Neustr uktur#/Online-Dokumentati on (+KN X)/Bedi enung/Ti mer/Anwendungsbeis piel Z us atz- Schaltz eit mi t Astro- Sperrzeit @ 29\mod_1347864896472_71511.doc x @ 233690 @ 32113 @ 1
Het volgende voorbeeld laat zien hoe een schemerlicht
kan worden gerealiseerd, dat automatisch bij
zonsondergang inschakelt en om 23:00 uur weer
uitschakelt, zodat het niet de hele nacht blijft branden.

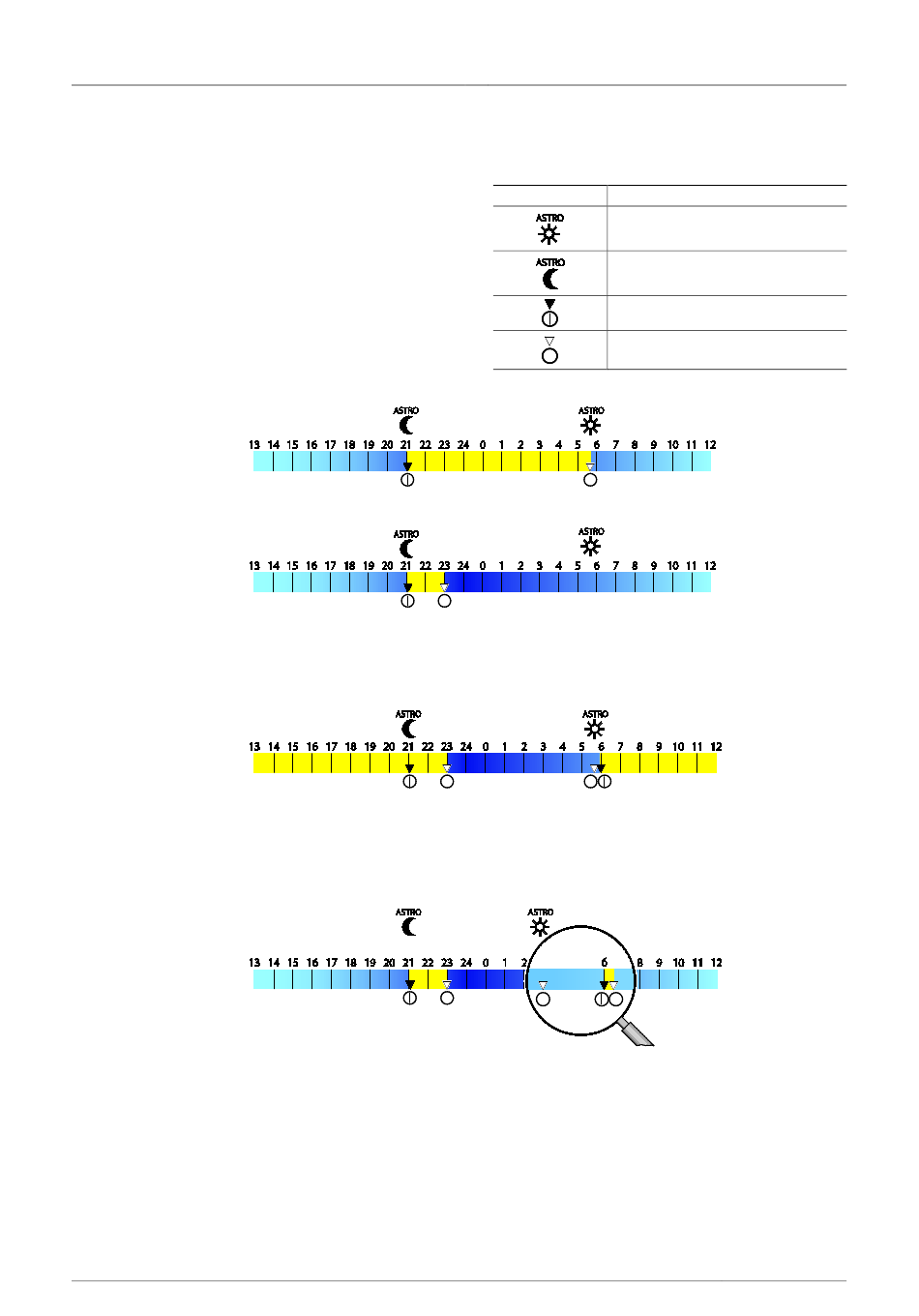

Om deze taakstelling aanschouwelijk te maken is een
tijdsspanne van 13:00 in de middag tot de volgende
middag 12:00 uur met de bijbehorende schakeltijden
grafisch weergegeven. De symbolen zijn in de legenda
hiernaast beschreven.
ASTRO-programmering
Taakstelling
Verlichting moet om
23:00 UIT
Geprogrammeerde
WERKELIJKE toestand
Oplossing
Pos : 83 /#Neustr uktur#/Online-Dokumentati on (+KN X)/Steuer modul e - Online-Dokumentation (--> Für alle Dokumente <--)/++++++++++++ Seitenumbruc h ++++++++++++ @ 9\mod_1268898668093_0.doc x @ 78809 @ 23333333211111111111111112122222222222222222222222222222222222222 @ 1
Bedieningshandleiding | 2273-1-8166
1. Bevestig in het menupunt "ASTRO" de ingestelde schakeltijden: 5:47 UIT en 21:05 AAN.
2. Activeer in het menu "Speciale functies" de extra schakeltijden (instelling: On).
3. Programmeer in het menu "Extra schakeltijden" de schakeltijden: 6:00 AAN en 23:00 UIT
Aanwijzin
Bij de programmering van een extra schakeltijd moet een AAN-schakeltijd en een UIT-
g:
schakeltijd worden ingevoerd.
- De timer schakelt om 21:05 per astro AAN.
– De timer schakelt om 23:00 per extra schakeltijd UIT.
– De timer schakelt om 5:47 per astro UIT, hoewel de verlichting als UIT is.
– De timer schakelt om 6:00 per extra schakeltijd AAN.
Daardoor zou de verlichting de hele dag ingeschakeld blijven tot 23:00 uur.
Om dit te voorkomen moet de astro-UIT-tijd na de extra schakeltijd AAN liggen.
4. Programmeer in het menu "Speciale functies / ASTRO" een ASTRO-blokkeertijd voor het UIT-
commando om 6:01 uur.
Resultaat: Bij een zonsopgang vóór 6:00 uur schakelt de verlichting om 6:00 uur AAN en door de
blokkeertijd om 6:01 uur weer UIT.
Symbool
Betekenis
Astroschakeltijd voor zonsopgang
Astroschakeltijd voor zonsondergang
Schakeltijd AAN (verlichting AAN)
Schakeltijd UIT (verlichting UIT)
