Mechanische installatie
LET OP
KANS OP OVERVERHITTING
Bij gebruik van de IP 21-conversieset kan het naast
elkaar installeren van de eenheden leiden tot overver-
hitting van en schade aan de eenheid.
•
Tussen de randen van de bovenafdekking van
IP 21-conversiesets is een vrije ruimte van
minimaal 30 mm (1,2 in) vereist.
3.3.2 Horizontale montage
G

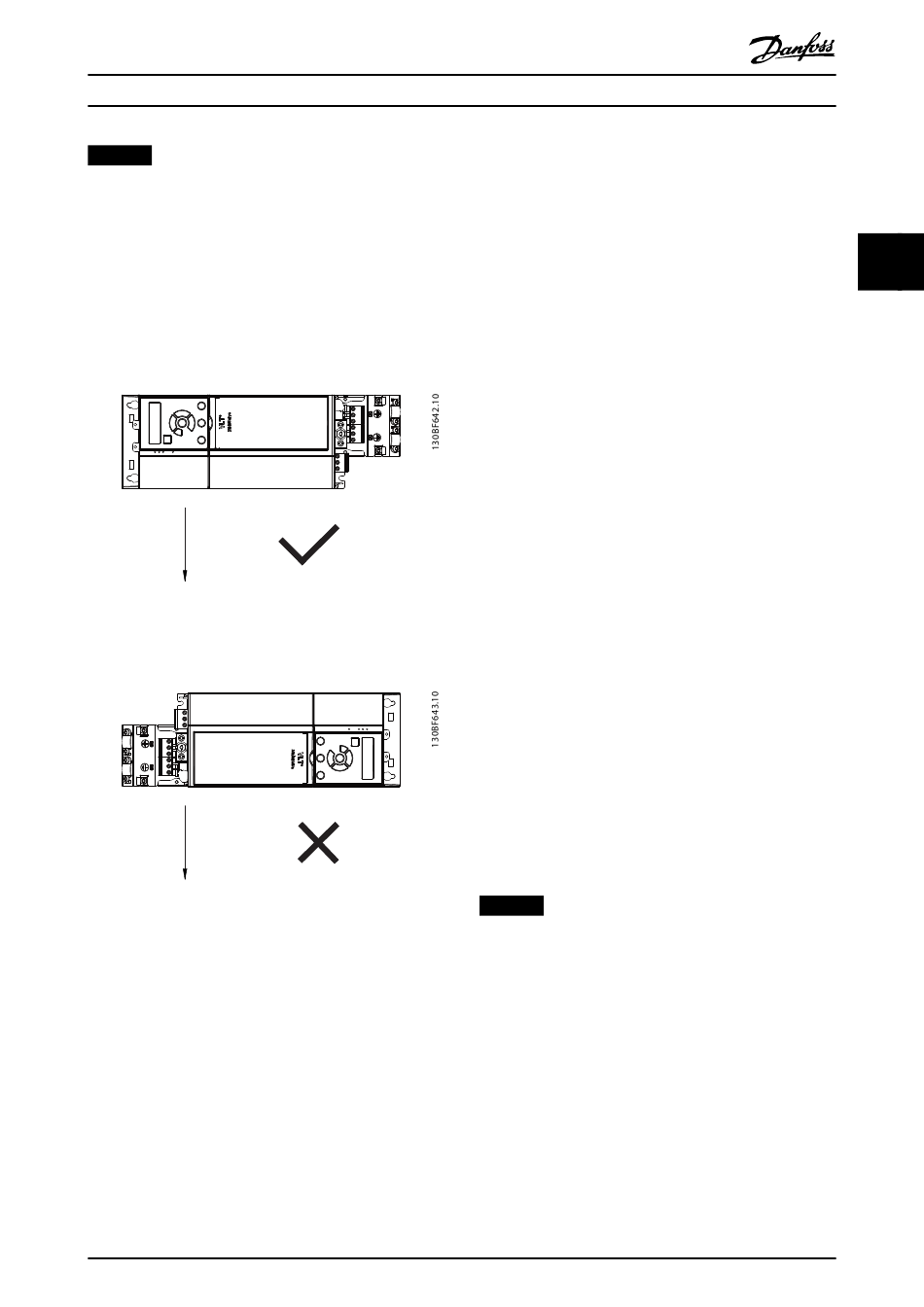

Afbeelding 3.3 Correcte horizontale montage (linkerzijde
omlaag)
G
Afbeelding 3.4 Incorrecte horizontale montage (rechterzijde
omlaag)
MG07A510
Bedieningshandleiding
3.3.3 Busontkoppelingsset
De busontkoppelingsset zorgt voor mechanische fixatie en
elektrische afscherming van kabels voor de volgende
stuurcassette-uitvoeringen:
•
•
•
•
•
Elke busontkoppelingsset bevat 1 horizontale ontkoppe-
lingsplaat en 1 verticale ontkoppelingsplaat. Bevestiging
van de verticale ontkoppelingsplaat is optioneel. De
verticale ontkoppelingsplaat biedt betere mechanische
ondersteuning voor PROFINET-, Ethernet- en POWERLINK-
connectoren en -kabels.
3.3.4 Montage
De busontkoppelingsset monteren:
1.
2.
LET OP
Monteer de verticale ontkoppelingsplaat niet als de IP
21-bovenafdekking wordt gebruikt, omdat de hoogte
van de ontkoppelingsplaat de juiste installatie van de IP
21-bovenafdekking belemmert.
Danfoss A/S © 08/2018 Alle rechten voorbehouden.
Stuurcassette met PROFIBUS.
Stuurcassette met PROFINET.
Stuurcassette met CANopen.
Stuurcassette met Ethernet.
Stuurcassette met POWERLINK.
Plaats de horizontale ontkoppelingsplaat op de
stuurcassette die op de frequentieregelaar is
gemonteerd, en zet de plaat met 2 schroeven
vast, zoals aangegeven in Afbeelding 3.5. Het
aanhaalmoment bedraagt 0,7-1,0 Nm (6,2-8,9 in-
lb).
Optioneel: bevestig de verticale ontkoppe-
lingsplaat als volgt:
2a
Verwijder de 2 veren en de 2 metalen
klemmen van de horizontale plaat.
2b
Monteer de veren en de metalen
klemmen op de verticale plaat.
2c
Zet de plaat met 2 schroeven vast, zoals
aangegeven in Afbeelding 3.6. Het
aanhaalmoment bedraagt 0,7-1,0 Nm
(6,2-8,9 in-lb).
3
3
