Montieren des konzentrischen
Kanalsystems
Das konzentrische Kanalsystem besteht aus drei Teilen:
die Kanäle selbst, das Durchfuhrteil durch Dach oder
Wand und das Mündungsstück.
Vorschriften für das Montieren der Ausmündung.
Die Ausmündung des Kanalsystems kann über das Dach
oder die Seitenfassade gemacht werden.

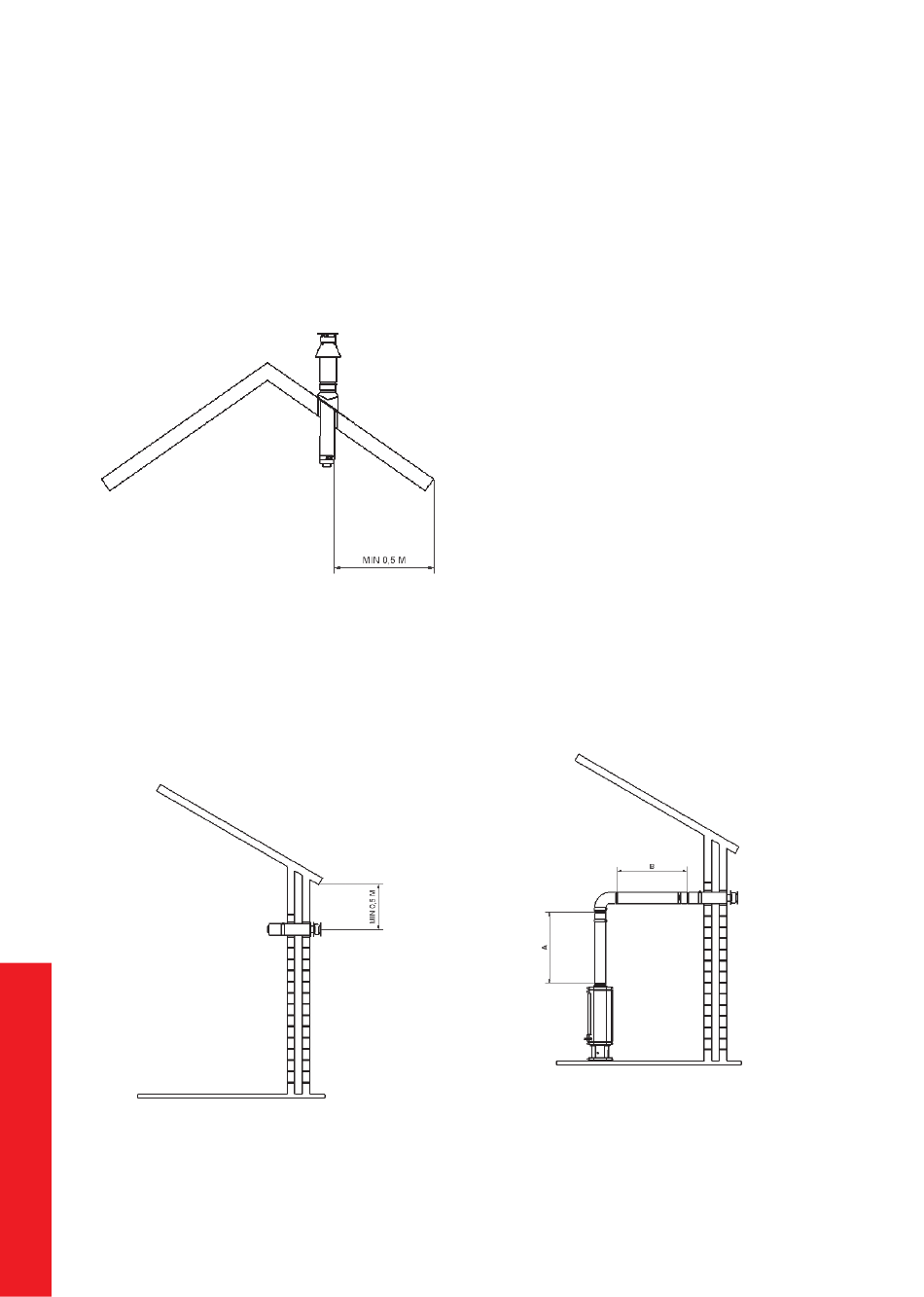

Ausmündung über das Dach
Bei Montage über das Dach muss die Ausmündung
mindestens 50 Zentimeter Abstand vom Dachrand
sein, mit Ausnahme, wenn ein Giebel anwesend
ist. Bei der Wahl der Ausmündungsstelle müssen
Ventilationsöffnungen, Schwenkfenster und Öffnungen
für Luftzufuhr für die Verbrennung berücksichtigt
werden.
Konsultieren Sie dazu die nationalen und
regionalen Vorschriften.
Ausmündung in der Fassade
Bei Montage in der Seitenfront, muss die Ausmündung
mindestens 50 Zentimeter Abstand haben von den Ecken
des Gebäudes, vorspringenden Dächern, Dachrinnen,
Balkone und dergleichen. Dieser Abstand ist nicht nötig,
wenn die Ausmündung mindestens bis zur Vorderseite
60
60
60
des Überbaus führt.
Bei
der
Wahl
der
Ausmündungsstelle
Ventilationsöffnungen, Schwenkfenster und Öffnungen
für Luftzufuhr für die Verbrennung berücksichtigt
werden.
Konsultieren Sie dazu die nationalen und
regionalen Vorschriften.
Aufstellungsmöglichkeiten des
Kanalsystems
Um den Ofen schwenkbar zu machen, brauchen Sie
immer das WANDERS Drehrohr 4175, welches das erste
vertikale Rohr A ist. Die totale Länge des Kanalsystems
darf nie mehr betragen als 10 Meter, die Durchfuhr
durch die Mauer und die Ausmündung in der Fassade
nicht mitgerechnet. Eine Biegung im rechten Winkel von
90° gilt als eine Länge von 2 Meter. Für eine Biegung
von 45 Grad wird 1 Meter gerechnet.
Für eine kombinierte Installation von Rauchabzug
und
Luftzufuhr
zum
Brenner,
folgenden Aufstellungsmöglichkeiten von WANDERS
konzentrischem Kanalsystem verwendet werden: mit
Wanddurchfuhr, mit Dachdurchfuhr oder abgewinkelter
Dachdurchfuhr. Bei einer Fassadendurchfuhr muss
immer der erste Meter senkrecht gemacht werden bevor
Sie die Durchfuhr der Fassade machen.
Aufstellung mit Fassadendurchfuhr
Montieren Sie erst einen Meter Vertikal bevor Sie die
Fassadendurchfuhr machen.
Gasart
Länge Kanal A
(min. – max.)
Erdgas
1,0 – 3,0 Meter 0 – 3,0 Meter
Propangas 1,5 – 3,0 Meter 0 – 3,0 Meter
Alle Masse sind ohne die Länge der Mauerdurchfuhr
angegeben
müssen
muss
eine
der
Länge Kanal B Stauplatte
(min. – max.)
Nein
Nein
