ventilatieopeningen, beweegbare ramen en verbrandingsluchttoevoervoorzieningen. Raadpleeg de nationale en
regionale voorschriften.
Uitmonding in de gevel

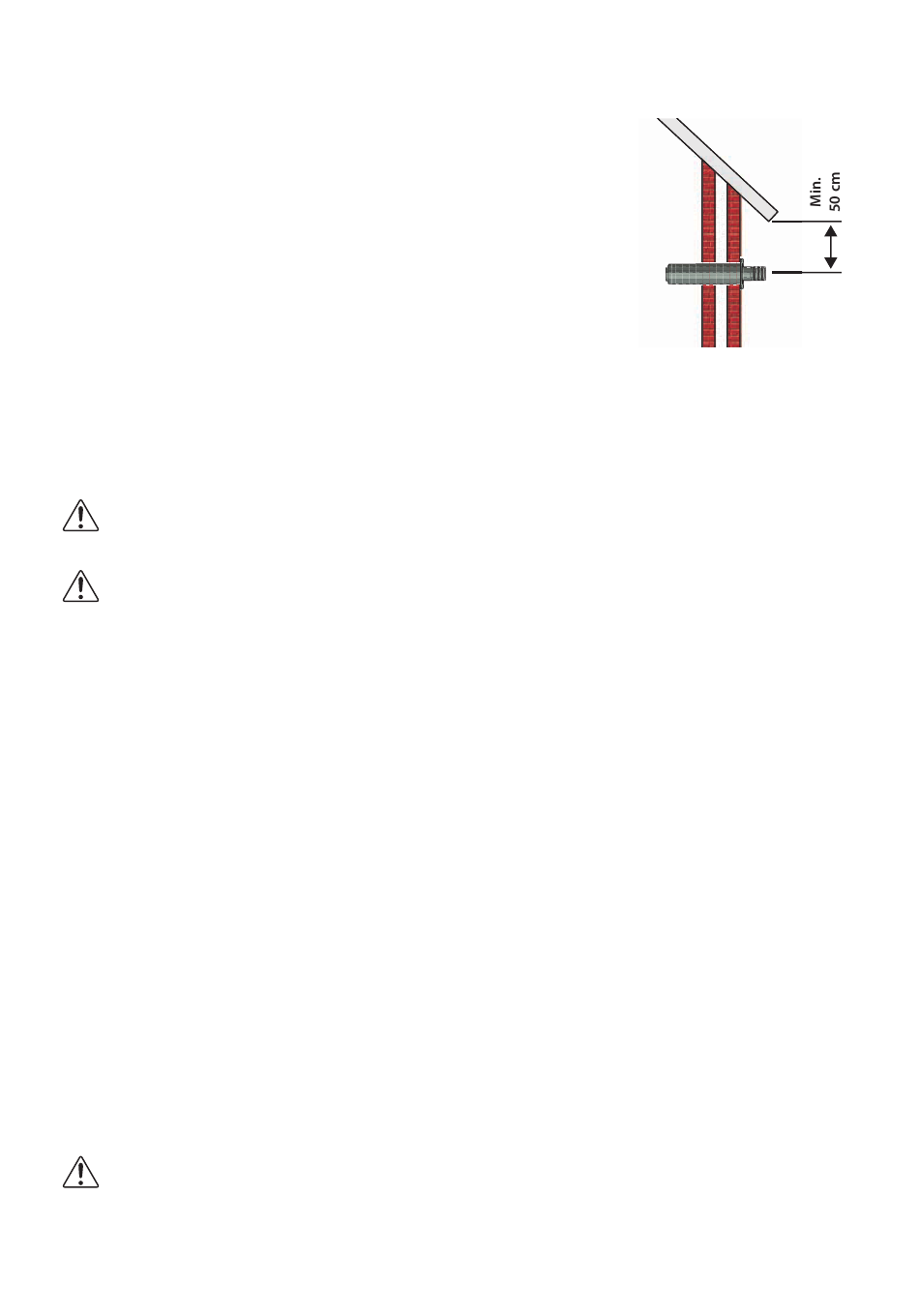

Bij plaatsing in een zijgevel, moet de uitmonding minimaal 50 centimeter
zijn verwijderd van hoeken van het gebouw, dakoverstekken, dakgoten,
balkons en dergelijke. Die afstand is niet nodig als de uitmonding doorloopt
tot tenminste de voorzijde van het overstekende deel.
Houd ook rekening met de plaats van de uitmonding ten opzichte van
ventilatieopeningen, beweegbare ramen en voorzieningen voor de
verbrandingsluchttoevoer. Raadpleeg de nationale en regionale voorschriften.
Opstellingsmogelijkheden kanaal
De totale lengte van het kanaalsysteem mag nooit meer zijn dan 10 meter exclusief de doorvoer door de muur en
de uitmonding. Een haakse bocht van 90 graden geldt als een lengte van 2 meter. Voor een bocht van 45 graden
is de rekenlengte 1 meter.
Voor de gecombineerde rookgasafvoer en verbrandingsluchttoevoer moet u één van de
volgende
opstellingsmogelijkheden
kanalensysteem: met muurdoorvoer, met dakdoorvoer of dakdoorvoer met versleping.
Let vooral op een juiste montage als -door bouwkundige omstandigheden- een deel van het
dubbelwandige pijpensysteem moet worden ingebouwd.
Geveldoorvoer type C11
•
Plaats altijd eerst een meter vertikaal voordat u de geveldoorvoer maakt.
•
Bepaal de plaats van het toestel en de geveldoorvoer.
•
Maak voor de geveldoorvoer een gat Ø 160 mm of Ø 210 mm .
•
Staat het toestel verder dan 1 meter van de gevel zorg dan dat u rekening houd met onderstaande tabel.
Toegestane opstellingen
Lenga 500: Volledige afvoer dient 100/150 mm te zijn. Maximale horizontale lengte mag 3 meter zijn.
Lenga 800: Volledige afvoer dient 130/200 mm te zijn. Verkleinen naar 100/150 is NIET toegestaan. Maximale
horizontale lengte mag 3 meter zijn.
Montage stuw bij geveldoorvoer
Afhankelijk van de lengte en vorm van het concentrische kanalensysteem en de uitmondingsconstructie dient
men een stuwplaat in de bovenzijde van de verbrandingskamer te monteren. Men dient te beginnen met
minimaal 1 meter verticaal. De standaard doorlaat voor de rookgassen is Ø 100 mm of Ø 130.
Te monteren stuwplaat: Ø100/150, verticaal 1m, geen restrictie plaat
Belangrijk : Zorg ervoor dat de stuw juist gemonteerd wordt. Montage van de stuw in een
foutieve situatie kan storingen aan het toestel veroorzaken. Zie hiervoor pagina 10.
Ø100/150, verticaal > 1m, 35mm restrictie plaat
Ø130/200, verticaal 1m, geen restrictie plaat
Ø130/200, verticaal 1-2m, 35mm restrictie plaat
Ø130/200, verticaal > 2m, 50mm restrictie plaat
installatie- en gebruikershandleiding | NL
gebruiken
van
het
WANDERS
concentrische
9
