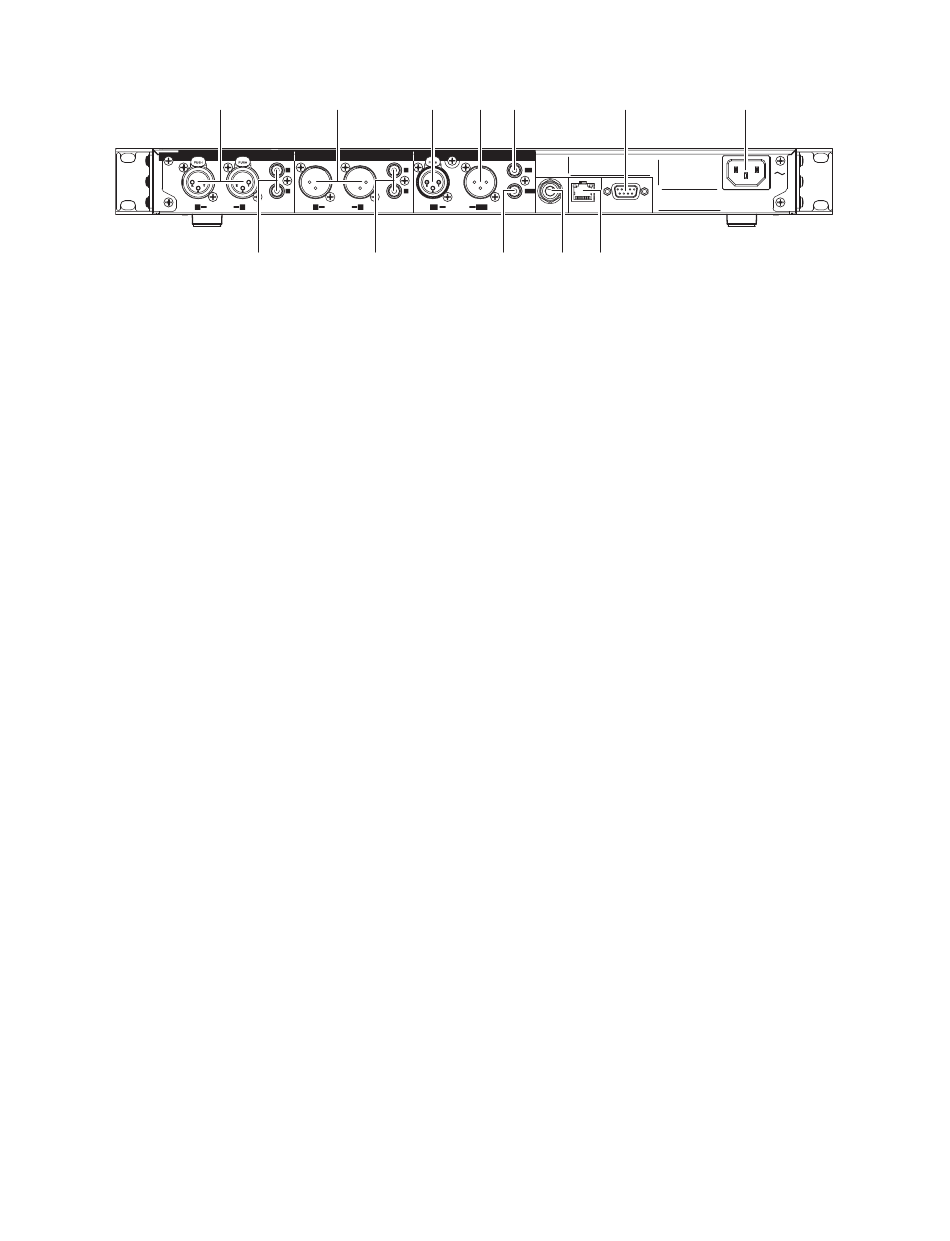

Achterpaneel
ANALOG IN
ANALOG IN
R
z z ANALOG (gebalanceerde) INPUT
Dit zijn gebalanceerde ingangen met aansluitingen van
het type XLR.
Pin-indeling: 1. GND (aarde)/ 2. Hot / 3. Cold
Geschikte connector: XLR-3-32 of vergelijkbaar.
Ingangsattenuator (+4dB /–20dB) (zie Instellingenmenu)
x x ANALOG (gebalanceerde) OUTPUT
Dit zijn actieve gebalanceerde uitgangen met
aansluitingen van het type XLR.
Pin-indeling: 1. GND (aarde)/ 2. Hot / 3. Cold
Geschikte connector
XLR-3-31 of vergelijkbaar.
c c DIGITAL (XLR) INPUT
• Dit is een gebalanceerde ingang met een aansluiting
van het type XLR.
• Signaalformaat: SPDIF (IEC-958 type II) of AES/EBU
• Bemonsteringsfrequentie: 44.1 /48
v v DIGITAL (XLR) OUTPUT
• Dit is een gebalanceerde uitgang met een aansluiting
van het type XLR. 1.GND / 2.Hot / 3.Cold.
• Signaalformaat: SPDIF(IEC-958 type II) of AES/EBU
(selecteren in menu)
• Bemonsteringsfrequentie: 44.1 /48 /Automatisch
• Geschikte connector: XLR-3-31 of vergelijkbaar
b b DIGITAL (RCA) INPUT
• Dit is een coaxiale ingang met een aansluiting van het
type RCA.
• Signaalformaat: SPDIF (IEC-958 type II) of AES/EBU
• Bemonsteringsfrequentie: 44.1 /48
8
z
x
ANALOG OUT
ANALOG OUT
L
R
BALANCED
BALANCED
L
UNBALANCED
UNBALANCED
R
BALANCED
BALANCED
L
UNBALANCED
UNBALANCED
,
.
(selecteren in menu)
c v b
DIGITAL
DIGITAL
L
IN
IN
R
OUT
OUT
IN
IN
AES / EBU
AES
EBU
OUT
OUT
SPDIF
SPDIF
REMOTE
REMOTE
LAN
LAN
⁄0
⁄1 ⁄2
n n RS232C-connector
Met behulp van seriële communicatie kan een host-
apparaat de PMD580 besturen.
Zie pagina 62.
m m AC INLET
Sluit het meegeleverde netsnoer hierop aan.
, , ANALOG (ongebalanceerde) INPUT
Dit zijn ongebalanceerde ingangen met aansluitingen
van het type RCA.
. . ANALOG (ongebalanceerde) OUTPUT
Dit zijn ongebalanceerde uitgangen met aansluitingen
van het type RCA.
⁄0 ⁄0 DIGITAL (RCA) OUTPUT
• Dit is een coaxiale uitgang met een aansluiting van het
type RCA.
• Signaalformaat: SPDIF(IEC-958 type II) of AES/EBU
• Bemonsteringsfrequentie: 44.1 /48 /Automatisch
⁄1 ⁄1 REMOTE (REMOTE-ingangsaansluiting)
De functie kan in het MENU worden geselecteerd.
(StartPause (voor Rec, Play)/StartPauseTR (voor Rec,
Play) /Manual TR (voor Rec))
Zie pagina 31.
⁄2 ⁄2 LAN-connector
Met een LAN-netwerk kan een host-apparaat de PMD580
besturen en de opgenomen bestanden in een gedeelde
map opslaan.
Zie pagina 52.
n
m
SERIAL NO.
SERIAL NO.
AC IN
AC IN
RS232C
RS232C
(selecteren in menu)
(selecteren in menu)
