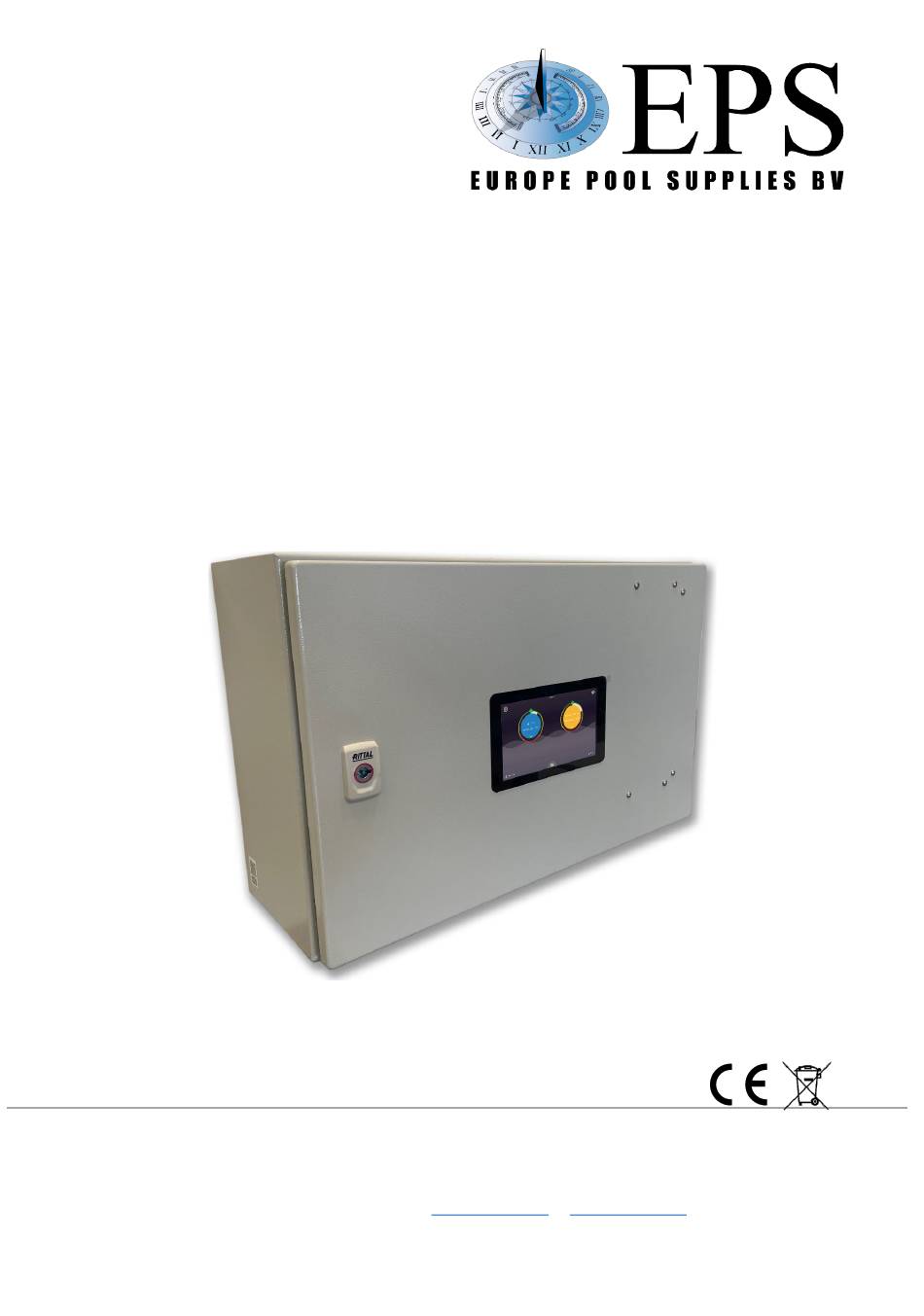

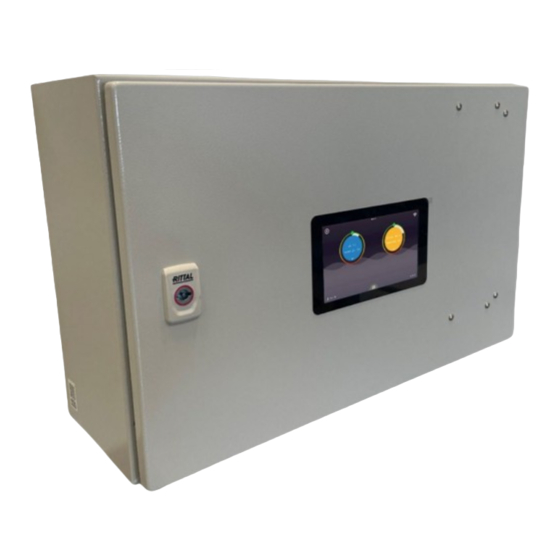

- Pagina 1 EPS NEXUS Gebruikshandleiding Europe Pool Supplies BV – Randweg 10 – 4116 GH BUREN (GLD) – Nederland Tel.: +31 344 635 789 – info@epsbv.eu – www.epsbv.eu EPS NEXUS Handleiding V1.5 WWW.EPSBV.EU...
-
Pagina 2: Inhoudsopgave
2.2 Onderhoud ........................................7 2.2.1 Tussentijds ......................................7 2.2.2 Jaarlijks........................................7 2.2.3 Overwinteren ......................................7 3 Installatie guide NEXUS ......................................8 3.1 Elektrisch overzicht ....................................... 9 3.2 Filterpompaansluitingen ..................................... 10 3.2.1 Enkele snelheid: ....................................10 3.2.2 Pentair SuperFlo/Whisperflo VS/VS2 ..............................10 3.2.3 DAB E-swim ...................................... - Pagina 3 Verlichting configuratie ................................50 5.11 Watersuppletie ......................................51 5.11.1 Functies ......................................51 5.12 Afdekking ........................................52 5.13 Hulprelais instellen en bedienen ................................53 5.14 External off contact ....................................54 4.14.1External off contact instellen ................................54 EPS NEXUS Handleiding V1.5 WWW.EPSBV.EU...
-
Pagina 4: Inleiding
EPS B.V. is niet verantwoordelijk voor de resultaten van acties die volgen op de weergegeven waarden op het display. Ongeacht de oorzaak en het resultaat van de actie, is EPS B.V. niet aansprakelijk voor de resultaten die worden verkregen door het gebruik van het product. Het is de verantwoordelijkheid van de gebruiker om de waarden te controleren en te zorgen voor een juiste werking van het apparaat en apparaten van derden. -
Pagina 5: Weee-Richtlijn
230 V~, 50 Hz with earth leakage circuit breaker (30mA) Protection Fuse Glass fuse 12.5A Environment Storage temperature -20 to +60 °C Working temperature -5 to +40 °C max 90% noncondensing Casing Coated metal Installation wall installation with screws. EPS NEXUS Handleiding V1.5 WWW.EPSBV.EU... -
Pagina 6: Nexus Garantie
O-ringen. Als de klant EPS B.V. niet binnen 20 (twintig) dagen na ontdekking van het verborgen gebrek of de afwijking van de norm op de hoogte stelt, vervalt de garantie op verborgen gebreken. -
Pagina 7: Uitsluitingen En Beperkingen
EPS B.V. In het kader van deze garantie heeft EPS B.V. uitsluitend de verplichting om de producten te repareren of vervangen die voldoen aan de voorwaarden van deze garantie. EPS B.V. is op geen enkele manier verantwoordelijk voor welk verlies of slijtage ook met betrekking tot... -
Pagina 8: Installatie Guide Nexus
3 Installatie guide NEXUS Deze handleiding is bedoeld voor technisch gekwalificeerd personeel dat verantwoordelijk voor de installatie, instellingen en onderhoud van de totale installatie is. De fabrikant is niet verantwoordelijk voor beschadigingen en/of storingen na tussenkomst van ongekwalificeerd personeel, of door gebruik in strijd met deze handleiding. -
Pagina 9: Elektrisch Overzicht
3.1 Elektrisch overzicht See pump manual EN19: pH & Rx sensors Switch ON: Di/ digital input Switch OFF: priming Network IPv4 Security: WPA2-PSK, mogelijk uit zetten bij inschakelen kast en terug aan zetten. -
Pagina 10: Filterpompaansluitingen
3.2.3 DAB E-swim Configuratie op Nexus: Zodiac FloProVS Naast de voeding zoals beschreven ‘elektrisch overzicht’ dient de communicatie kabel aangesloten te worden. De aansluitblokken zitten rechts en staan hieronder gevisualiseerd. -
Pagina 11: Hayward Vstd
3.2.4 Hayward VSTD Configuratie op Nexus: Zodiac FloProVS Naast de voeding zoals beschreven ‘elektrisch overzicht’ dient de communicatie kabel aangesloten te worden. De aansluitblokken zitten rechts en staan hieronder gevisualiseerd. Schakel de prime modus uit! De digitale ingangen kunnen worden gebruikt in de handmatige of timermodus. Ze bevinden zich op het hoogste prioriteitsniveau: ze zijn MASTER van alle functies die worden gebruikt. -
Pagina 12: Aquaforte Vsp Touchscreen (Vario 1.1, Vario 1.5, Vario 2.2)
Schakel de prime modus uit! Configuratie: Eco touch, hayward VSTD Zodiac flo pro Dit dient getest te worden en kan verschillen a.d.h.v. de softwareversie op de pomp-drive 3.2.8 Davey ProMaster VSD400 Schakel de prime modus uit! EPS NEXUS Handleiding V1.5 WWW.EPSBV.EU... -
Pagina 13: Afdekkingmotor Aansluitingen
*Het kan nodig zijn om 2 draden onder 1 klem te zetten. Past dit niet, maar kan een aftakking vanuit 1 kabel. Sluit de corresponderen kleur in de tabel aan op de kleur van de klemmenstrook op de Nexus: NEXUS... -
Pagina 14: Kalibratie Afdekking
Calibration needed. Er is een kalibratie van het dek nodig. Com ERR. N/A g) Deck location ERR. Het systeem is uitgevallen tijdens een dekbeweging en heeft een nieuwe kalibratie nodig. 3. Mode selectie switches. a) Gebruik alleen de mode selectie switches tijdens de kalibratieprocedure. EPS NEXUS Handleiding V1.5 WWW.EPSBV.EU... -
Pagina 15: Kalibratie Procedure Afdekking
Zorg ervoor dat het systeem spanningsloos is. Dit kan met behulp van de schakelaar op de overstroombeveiliging. b) Trek de printplaat los van de dragende printplaat. Het omkaderde deel is dan geheel gescheiden van het systeem en kan apart gehouden worden. EPS NEXUS Handleiding V1.5 WWW.EPSBV.EU... - Pagina 16 Schakel de dipswitches zoals in de afbeeldingen. • Internal encoder ON Encoder power ON • EPS NEXUS Handleiding V1.5 WWW.EPSBV.EU...
- Pagina 17 2) Zorg voor een correcte elektrische aansluiting. 3) Zet de NEXUS aan en zet de aangegeven switch naar links. De kalibratiemodus is dan actief. Als het “Calibration needed” lampje nog niet aan stond, gaat die nu aan. 4) Controleer de draairichting van de motor. Druk op close en controleer of de afdekking richting de dichtpositie draait.
- Pagina 18 6) Als de dichtpositie bereikt is druk dan op de ‘CLOSE_CAL.’ Knop. 7) Nu moet de openpositie bepaald worden. Druk op de OPEN knop totdat het dek de openpositie heeft bereikt. EPS NEXUS Handleiding V1.5 WWW.EPSBV.EU...
-
Pagina 19: Mislukte Kalibratie
3) Zet het dek met de ‘open’ knop een stukje terug open door de knop een seconden in te drukken. 4) Druk op de open_cal. Knop 5) De procedure is nu voltooit, maar met een foutieve kalibratie, zet de mode1 dipswitch weer terug naar links en start de kalibratieprocedure opnieuw bij ‘1)’. EPS NEXUS Handleiding V1.5 WWW.EPSBV.EU... -
Pagina 20: Hydraulisch Overzicht
3.5 Hydraulisch overzicht Hydraulische aansluitingen hieronder zijn slechts adviezen en dienen naar inzicht van een professional gemaakt te worden. *Zichtbare systemen zijn ALL-IN-ONE Touch systemen echter is dat voor de NEXUS dezelfde opstelling 3.5.1 pH chloor injectie 3.5.2 pH elektrolyse/hydrolyse... -
Pagina 21: Installatie Van De Elektrodes
1. Plaats de elektrode zo diep als mogelijk in de elektrodehouder en draai -met de hand- de wartel stevig aan. Let op! Draai de wartel niet extreem strak aan met een steeksleutel of ander gereedschap. Elektrodes die met overmatige druk zijn bevestigd houden er een kortere levensduur op na. EPS NEXUS Handleiding V1.5 WWW.EPSBV.EU... -
Pagina 22: Directe Aansluitingen
3.6 Directe aansluitingen In sommige gevallen zijn aansluitingen al te benaderen via de klemmenstrook op de boden van de NEXUS, echter zijn niet alle aansluitingen gebruikt en kunnen ze alsnog via de printplaat aangesloten worden. 3.6.1 elektrode ingangen Elektrodes Figuur 1 EPS NEXUS Handleiding V1.5... -
Pagina 23: Main Unit) Productverstrekkers
Het system is voorzien van een kabel welke parallel met de filterpomp moet worden aangesloten. Dit is slechts bedoeld als secundaire beveiliging tegen injectie zonder doorstroming. Sluit altijd een doorstroombeveiliging aan en activeer deze in de instellingen. Doseerpompen of andere productverstrekkers EPS NEXUS Handleiding V1.5 WWW.EPSBV.EU... -
Pagina 24: Aarding
3.6.3 aarding Sluit altijd een apart geslagen aard-pen aan op de meegeleverde aardingspin. Bij de EPS ALL-IN-ONE Touch zit deze pin altijd in de 5-in-1 monstername pot. Gebruik geen draad dikker dan 1,5 mm2 voor tussen de aardingspen en GND. -
Pagina 25: Sensor Ingangen
Leegmelders behoeven geen configuratie. Na het aansluiten van de aanzuiglans zal het systeem direct een melding • genereren wanneer een van de vloeistoffen op laag niveau is • Extern off contact kan alleen geconfigureerd worden door geautoriseerd personeel. Neem contact op met uw verdeler EPS NEXUS Handleiding V1.5 WWW.EPSBV.EU... - Pagina 26 Bij een solartemperatuursensor dient u de sensor zo dicht mogelijk tegen de solarinstallatie aan te plaatsen zodat de gemeten waarde zoveel als mogelijk de temperatuur vertegenwoordigt in de solarinstallatie. Zo kunt u bijvoorbeeld de temperatuursensor tegen solarmat aanplakken, bij voorkeur aan de onderzijde. EPS NEXUS Handleiding V1.5 WWW.EPSBV.EU...
-
Pagina 27: Online Webapp Activeren
Dus bijvoorbeeld : 00:14:2D:A4:AA:AE:F1 en druk vervolgens op safe. Het mac adres is te vinden in de checklist. Zorg er altijd voor dat een mac adres al is toegevoegd voordat de eindklant een account gaat maken. Een zwembad MOET eerst geclaimd worden door een installateur/zwembadbouwer. EPS NEXUS Handleiding V1.5 WWW.EPSBV.EU... -
Pagina 28: Voor De Eigenaar/Eindgebruiker
Indien u geen account heeft, kunt u die maken door op de knop ‘create account’ te drukken. • o Voer de benodigde gegevens in. • Voer het mac adres in van uw systeem. Zorg ervoor dat uw installateur het mac adres al heeft toegevoegd. EPS NEXUS Handleiding V1.5 WWW.EPSBV.EU... -
Pagina 29: Instellen En Bedienen
Let op! De sturingen stoppen direct. Wanneer de verwarming gekoeld moet worden bij uitschakelen mag u deze functie niet of slechts kort gebruiken. Dit is afhankelijk van het type verwarming, volg dus altijd de instructies van het betreffende apparaat. Systeem gepauzeerd Systeem gestart EPS NEXUS Handleiding V1.5 WWW.EPSBV.EU... - Pagina 30 Filtersturing – backwash menu valt hieronder Temperatuurbeheer Watertemperatuur Luchttemperatuur en/of solartemperatuur (indien aangesloten) Afdekking sturing Watersuppletie-sturing Zwembad verlichting Zwembadverlichting – aanduiding aan/uit Hulprelais Afdekking status EPS NEXUS Handleiding V1.5 WWW.EPSBV.EU...
-
Pagina 31: Status Van Sturing En Aanduidingen
Lees de melding en controleer de waterconditie en de sensor op mogelijke defecten. Beide sturingen krijgen een ‘!’ boven de sturing terwijl alleen de pH buiten het werkbereik is gekomen. Beide sturingen zullen namelijk stoppen wanneer een van de sturingen een afwijkende waarde waarneemt. EPS NEXUS Handleiding V1.5 WWW.EPSBV.EU... -
Pagina 32: Verbinding Status
Wanneer er een watertemperatuursensor is aangesloten kan het systeem de dosering stoppen als het onder de ingestelde waarde valt. Koud water behoeft namelijk geen waterbehandeling. Deze instelling is verbonden met die van het chloor, het wijzigen van deze setting zorgt er dus voor dat hetzelfde gebeurt bij de chloor instellingen. EPS NEXUS Handleiding V1.5 WWW.EPSBV.EU... -
Pagina 33: Chloor Instellingen (#13)
Wanneer er een watertemperatuursensor is aangesloten kan het systeem de dosering stoppen als het onder de ingestelde waarde valt. Koud water behoeft namelijk geen waterbehandeling. Deze instelling is verbonden met die van de pH, het wijzigen van deze setting zorgt er dus voor dat hetzelfde gebeurt bij de pH instellingen. EPS NEXUS Handleiding V1.5 WWW.EPSBV.EU... -
Pagina 34: Ijken Van De Ph En Rx Sensoren
6. In geval van pH kalibratie drukt u op ‘ok’, na het aftellen van de timer drukt u nogmaals op ‘ok’ en ziet u de conditie van uw sensor. 7. Kalibratie afgerond. EPS NEXUS Handleiding V1.5 WWW.EPSBV.EU... -
Pagina 35: Algemene Instellingen
• Datum Pas hier de datum aan indien nodig. Tijd • Pas hier de tijd aan indien nodig. • Taal Hier kunt u de taal kiezen, bestaande uit NL-FR-DE-EN. EPS NEXUS Handleiding V1.5 WWW.EPSBV.EU... -
Pagina 36: Manuele Modus (#11)
Bij het verlaten van het handmatige bedieningsmenu worden alle ingeschakelde actuatoren weer uitgeschakeld om vervolgens bedient te worden door de automatisering. 5.7 filtersturing In de filtersturing staat alles wat betrekking heeft op de filterpomp en zandfilter (backwashen). EPS NEXUS Handleiding V1.5 WWW.EPSBV.EU... -
Pagina 37: Filterpomp Keuze
Nadat de pomp is aangesloten dient de betreffende pomp geconfigureerd te worden in de filtersturing>pompconfiguratie>Tik op de regel in de pop-up>PIN: 1235 >Kies uw pomp. De gevraagde pincode staat -net als alle andere pincodes- ook op de laatste pagina van deze handleiding. EPS NEXUS Handleiding V1.5 WWW.EPSBV.EU... -
Pagina 38: Filterschema's
Verschillende schema kunnen overlap hebben en dat is geen probleem. De prioriteit van de filterschema’s is als volgt: 1: Filterschema 1 (hoogste prioriteit) 2: Filterschema 2 3: Filterschema 3 (laagste prioriteit, zet hier dus de hoofdzakelijke filterperiode in) De ingestelde snelheid heeft geen effect op de prioriteit. EPS NEXUS Handleiding V1.5 WWW.EPSBV.EU... -
Pagina 39: Voorbeelden Filterschema's
3. Van 11:00 tot 13:00 uur zal filterschema 3 geen effect meer hebben, filterschema 2 heeft een hogere prioriteit. Om 14:00 uur zal de pomp filterschema 3 weer volgen omdat filterschema 2 is afgelopen. EPS NEXUS Handleiding V1.5 WWW.EPSBV.EU... -
Pagina 40: Pomp Continu Aan
Ga naar de algemene instellingen en scrol naar beneden. Ga vervolgens naar configuratie en typ pin:123 in. Scrol naar beneden en schakel de “water temp. protection” in en verlaat het menu. LET OP: verander nooit andere parameters in dit menu. Het configuratiescherm is alleen voor geautoriseerde technici. EPS NEXUS Handleiding V1.5 WWW.EPSBV.EU... -
Pagina 41: Weergave Filtersturing
Filterschema x • De meest voorkomende melding is de continu aan of een van de filterschema’s. Dit betekend dat de pomp volgens het filterschema draait. De snelheid en in-/uitschakeltijden worden bepaald door het betreffende schema. EPS NEXUS Handleiding V1.5 WWW.EPSBV.EU... - Pagina 42 Wanneer deze instelling groter is dan 0, zal de verwarming uitschakelen en de filterpomp voor de ingestelde tijd nog blijven draaien om de verwarming te koelen. Nadat de tijd is verstreken zal de filterpomp uitschakelen. EPS NEXUS Handleiding V1.5 WWW.EPSBV.EU...
- Pagina 43 Uit – afdekking beweegt • Als de afdekking via het bedieningsscherm word geactiveerd zal het systeem automatisch de pomp uitschakelen voor 3 minuten om de afdekking geruime tijd te geven om zonder invloed van stromend water te bewegen. EPS NEXUS Handleiding V1.5 WWW.EPSBV.EU...
-
Pagina 44: Terugspoelsturing Instellen En Bedienen
Nadat de backwash-installatie is voltooid moet de betreffende klep geconfigureerd worden. Zwembadinstallaties onder waterniveau dienen altijd uitgevoerd te worden met een elektrische rioolklep. Plaats indien mogelijk altijd een elektrische rioolklep. 1. Ga daarvoor naar de filtersturing. EPS NEXUS Handleiding V1.5 WWW.EPSBV.EU... -
Pagina 45: Backwash Intellingen
Pneumatische kleppen zijn besgo en provalve ventielen en kan gecombineerd worden met een elektrische rioolklep en/of pneumatisch rinse/naspoel ventiel. c. Autovalve is de volledig automatische zes-weg klep van EPS. Deze kan op bijna alle standaard zes-weg kleppen geplaatst worden en kan gecombineerd worden met een elektrische rioolklep. -
Pagina 46: Timer En Start Backwash
Zorg ervoor de luchttemperatuursensor is aangesloten en buiten, op heuphoogte (1meter vanaf de grond) en in de schaduw is geplaatst. Alleen zo kan er een correcte buitentemperatuurmeting worden gedaan. • Heeft de installatie geen verwarming, dan kan de gebruiker deze sturing volledig uitschakelen d.m.v. het aan/uit schuifje “Verwarmingsregeling”. EPS NEXUS Handleiding V1.5 WWW.EPSBV.EU... -
Pagina 47: Temperatuursensor Kalibratie
Druk op de regel in de pop-up en voer de pincode 1237 • Bereken het temperatuurverschil van de weergegeven temperatuur en de werkelijke temperatuur en vul die in. Bij een grote afwijking dient u de sensor te inspecteren op defecten. EPS NEXUS Handleiding V1.5 WWW.EPSBV.EU... -
Pagina 48: Solar
EPS NEXUS Handleiding V1.5 WWW.EPSBV.EU... -
Pagina 49: Verlichting Instellen En Bedienen
LET OP UITGANGSSPANNING IS 230VAC. Een transformator of led-driver is noodzakelijk voor de meeste verlichting. Bij • de Nexus is dat 12VAC • Volg altijd de instructies van het betreffende apparaat EPS NEXUS Handleiding V1.5... -
Pagina 50: Verlichting Configuratie
Heeft de installatie geen zwembadverlichting, dan kan de gebruiker deze sturing volledig uitschakelen d.m.v. het • aan/uit schuifje “Verlichting”. EPS NEXUS Handleiding V1.5 WWW.EPSBV.EU... -
Pagina 51: Watersuppletie
Water suppletion delay: Dit is de vertragingstijd waarmee het systeem de gemeten waarde weergeeft en gebruikt als actuele meting. Dit om pendelen te voorkomen. EPS NEXUS Handleiding V1.5 WWW.EPSBV.EU... -
Pagina 52: Afdekking
5 minuten na het sluiten van het dek de verlichting uit gaat. • Volg altijd de instructies van het betreffende apparaat • Heeft de zwembadinstallatie geen afdekking, dan kan de gebruiker deze sturing volledig uitschakelen d.m.v. het aan/uit schuifje “Afdekking”. EPS NEXUS Handleiding V1.5 WWW.EPSBV.EU... -
Pagina 53: Hulprelais Instellen En Bedienen
Deze functie geeft de mogelijkheid om het relais te blokkeren of uit te schakelen bij een gesloten dek. Dit is bijvoorbeeld voor een tegenstroommachine. • Heeft de installatie geen hulprelais nodig of niet alle hulprelais, dan kan de gebruiker het betreffende hulprelais volledig uitschakelen d.m.v. het aan/uit schuifje “Hulprelais x”. EPS NEXUS Handleiding V1.5 WWW.EPSBV.EU... -
Pagina 54: External Off Contact
Bij een korte puls of een gemaakt contact korter dan 2,5 minuten zal het systeem altijd 2,5 minuten in pauze gaan, ook als het contact al verbroken is. *Na de keuze zal het systeem een pauze van 2,5 minuut uitvoeren, dit bevestigd de keuze en is normaal gedrag. EPS NEXUS Handleiding V1.5 WWW.EPSBV.EU... - Pagina 55 2x aanboorzadel 50mm of 63mm Software versie 2x Mini Kogelkraan GUI versie: Watertemperatuursensor Main versie Buitentemperatuursensor IO versie Monstername pot + 3x elektrode houder + flowswitch + aarding Wartels, sleutel en aardlinzen aansluiting Controle uitgevoerd door: EPS NEXUS Handleiding V1.5 WWW.EPSBV.EU...
- Pagina 56 GUI versie: Watertemperatuursensor Main versie Buitentemperatuursensor IO versie Monstername pot + 3x elektrode houder + flowswitch + aarding Wartels, sleutel en aardlinzen aansluiting ECO 110, ECO 200, HYDRO 120 ipv Chloorpomp (+afdekkapje Chloorpomp) Controle uitgevoerd door: EPS NEXUS Handleiding V1.5 WWW.EPSBV.EU...
