6.3 Warmwatervoorziening
De drinkwaterinstallatie moet voldoen aan:
-
AVWI - NEN 1006;
-
VEWIN werkbladen.
De toestelleidingen worden met 15 mm knelfittingen
aangesloten op de installatie.
De boiler is voorzien van de volgende componenten:
-
Een inlaatcombinatie met een veiligheidsventiel van
8 bar.
Bij een verticale toepassing is deze samen met de
condensafvoer en de afvoer van het CV-veiligheids-
ventiel (3 bar) aangesloten op één rioolaansluit-
leiding.
Bij een horizontale toepassing zijn er twee riool-
aansluitleidingen. Eén voor het condenswater en de
3 bar veiligheidsklep van het toestel en de tweede
voor de inlaatcombinatie in de boiler.
-
Een instelbaar doseerventiel gemonteerd in de
koudwaterleiding.
Het doseerventiel is standaard afgesteld op de
maximale waterhoeveelheid en kan op iedere ge-
wenste waterhoeveelheid ingesteld worden.
-
Een thermostatisch mengventiel.
Het mengventiel staat standaard afgesteld op 60°C
en kan op de gewenste watertemperatuur worden
ingesteld.
De warmwatervoorziening is aangesloten op de stan-
daard warmwateraansluiting van de boiler. Hiernaast
beschikt de boiler over een eventuele extra "heet"-
wateraansluiting, die buiten het thermostatisch meng-
ventiel om warmwater levert. Deze 12 mm aansluiting is
bedoeld voor keukendoeleinden. (Bijvoorbeeld 60°C
voor kortstondig gebruik).
6.4 Temperatuurregeling
De boilers worden met de volgende twee instellingen
geleverd:
-
Maximale waterhoeveelheid dat door middel van het
instelbaar doseerventiel is ingesteld.
-
Temperatuur van + 60°C dat door middel van het
thermostatisch mengventiel is ingesteld.
Desgewenst kan de waterhoeveelheid en water-
temperatuur worden veranderd. Als leidraad kunt u
grafiek 1 of tabel 6 aanhouden.
Om een daling in de standaard ingestelde tapwater-
temperatuur (60°C) bij langdurig tappen (langer dan 8
minuten) te voorkomen adviseren wij u de temperatuur-
instelling voor warmwater te verhogen.
Installatievoorschrift Comfort boiler pagina 8
Als de ATAG Brain thermostaat wordt aangesloten op
de installatie kan er voor bepaalde tijdblokken een
afwijkende boilerwatertemperatuur worden ingesteld.
Zie voor het instellen van deze temperaturen de hand-
leiding van de ATAG Brain thermostaat.

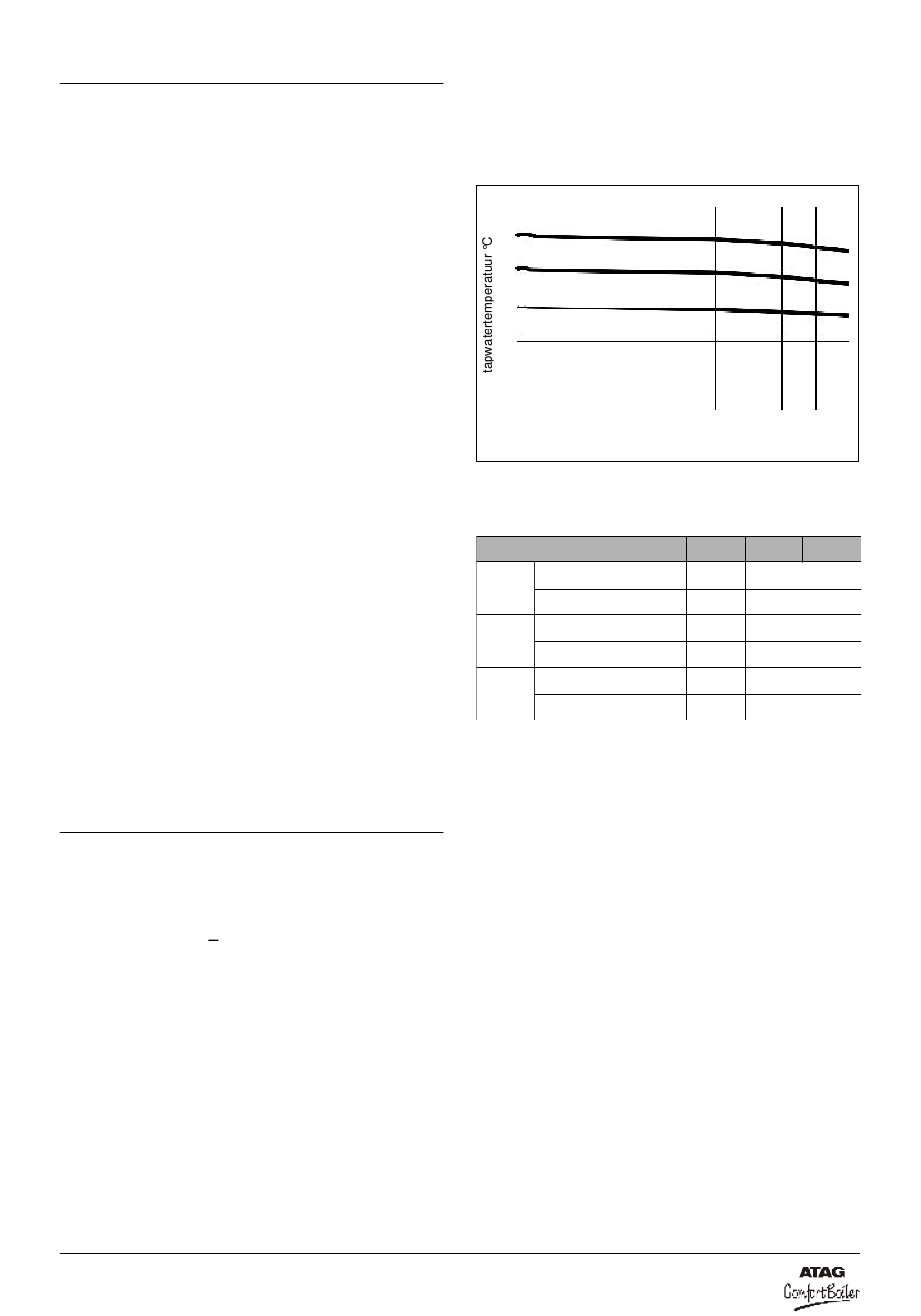

70
60
50
40
30
20
10
0
1
2
3
4
tapwaterhoeveelheid en temperatuur per toestel
toestelcombinatie
CBV60 / CBH60
S-HR 15
CBV110 / CBH 110
CBV60 / CBH60
S-HR 24
CBV110 / CBH 110
CBV60 / CBH60
S-HR 35
CBV110 / CBH 110
tapwaterhoeveelheid per toestelcombinatie
A
B
C
5
6
7
8
9
10
tijd in minuten
grafiek 1
A
B
C
6,0
7,5
10,0
10,0
12,5
16,5
7,5
10,0
12,5
10,0
12,5
16,5
10,0
12,5
16,5
13,2
16,5
22,0
tabel 6
