10.12

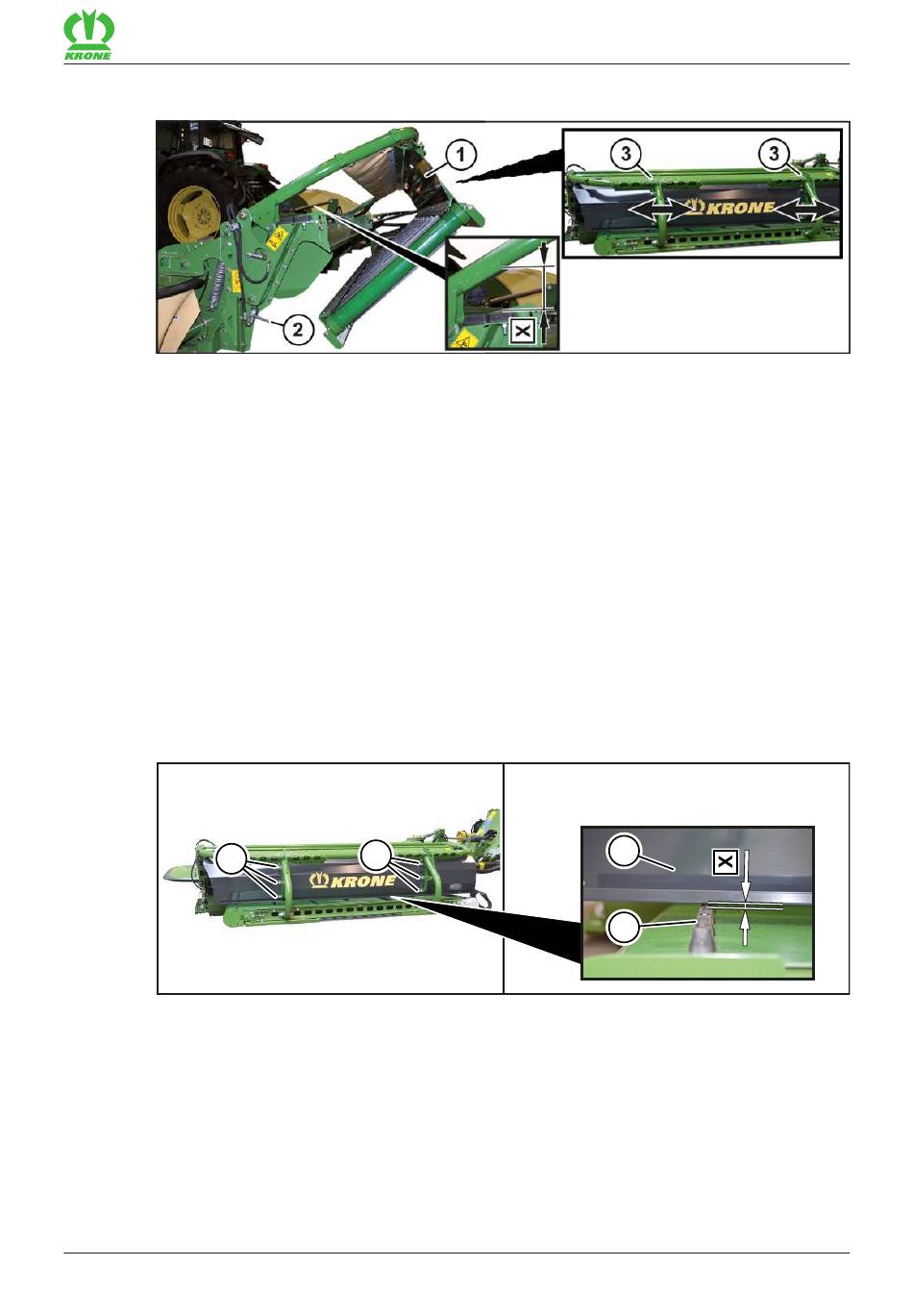

Dwarsafvoerbanden verzetten
KM000-074
De dwarsafvoerbanden kunnen door verschuiven aan de inzetverhoudingen worden aangepast.
ü De machine bevindt zich in de werkstand,
„ De dwarsafvoerbanden heffen resp. neerlaten tot de maat X = 13 cm bedraagt (gemeten
tussen de rubber buffer en het frame).
ð Daardoor zijn de dwarsafvoerbanden na het losdraaien van de schroeven (3)
pendelend gelagerd en kunnen ze met de hand worden verschoven.
„ De machine stoppen en beveiligen,
„ De afsluitkraan (2) sluiten.
„ De schroeven (3) losdraaien, niet demonteren.
„ De dwarsafvoerbanden met de hand verschuiven.
„ De schroeven (3) vastdraaien.
„ De afsluitkraan (2) openen.
10.13
Stootplaat instellen
1
KM000-904
De afstand tussen stootplaat (2) en dwarsafvoerband (3) moet op de maat X=10 mm worden
ingesteld.
ü De machine bevindt zich in de werkstand,
ü De machine is stopgezet en beveiligd,
„ De schroefverbindingen (1) losdraaien, niet demonteren.
„ De stootplaat (2) zodanig via de langgaten instellen dat de afstand tot de
dwarsafvoerband (3) X=10 mm bedraagt.
„ De schroefverbindingen (1) vastdraaien.
EasyCut B 870 CR Collect
Originele handleiding 150000708_02_nl
zie
pagina 57.
zie
pagina 25.
1
zie
pagina 57.
zie
pagina 25.
Instellingen
Dwarsafvoerbanden verzetten 10.12
2
3
10
77
