5 BEDIENING
5.1

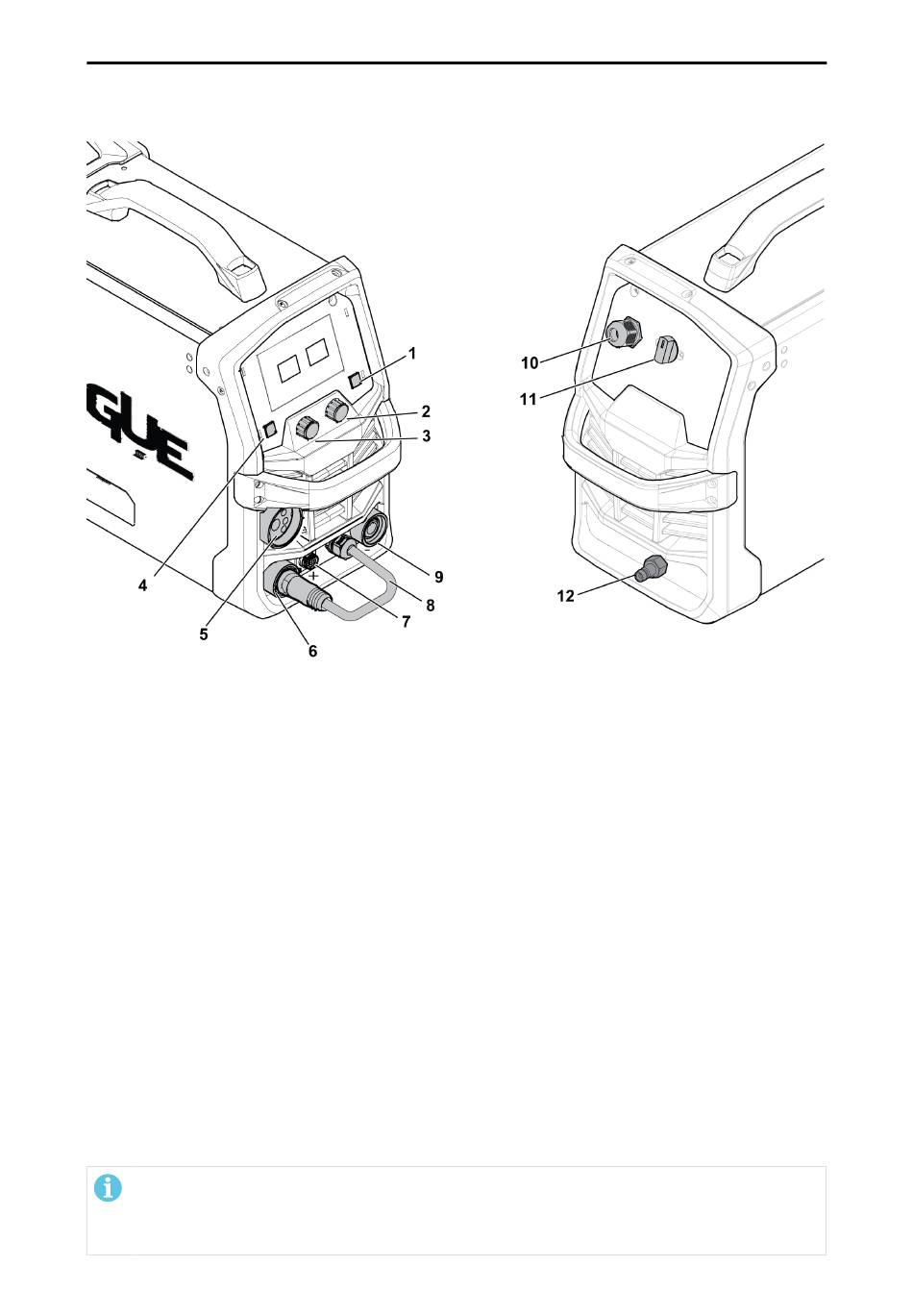

Aansluitingen
1. Drukknop - Boogdynamica, triggerregeling
2. Encoder – Past draadaanvoersnelheid aan en
selecteert lasvariabelen
3. Encoder – Past spanningsregeling aan en
selecteert lasvariabelen
4. Drukknopschakelaar - lasvariabelen
5. Aansluiting van GMAW-toorts en spoeltoorts
6. Positieve aansluiting elektrode (+)
5.2
Kabelaansluiting - las-, retour- en
polariteitsverandering
De stroombron heeft twee uitgangen voor het aansluiten van las- en retourkabels: negatieve
aansluiting [-] elektrode (9) en positieve aansluiting [+] elektrode (6).
De omschakelkabel voor de polariteit wordt gebruikt om de juiste polariteit voor de lasuitvoer te
selecteren. De juiste polariteit wordt bepaald door de draad die is geselecteerd om de las te voltooien.
Om de machine te configureren voor gebruik met de positieve elektrode, plaatst u de omschakelkabel
voor de polariteit in de positieve [+] aansluiting en de retourkabel in de negatieve [-] aansluiting. Zorg
ervoor dat alles vast is aangesloten. Bevestig de werkklem op het werkstuk op een schone, vuilvrije
plaats.
LET OP!
Voor sommige draden wordt aanbevolen negatieve polariteit te gebruiken, zoals een
zelfbeschermende poedergevulde draad. Zie de aanbeveling van de fabrikant van de
bedrading.
0447 979 001
7. Bediening toortstrigger en aansluiting
spoeltoorts
8. Kabel voor polariteitswisseling
9. Negatieve aansluiting elektrode [-]
10. Netschakelaar, AAN/UIT
11. Gasinlaat
- 15 -
© ESAB AB 2023
