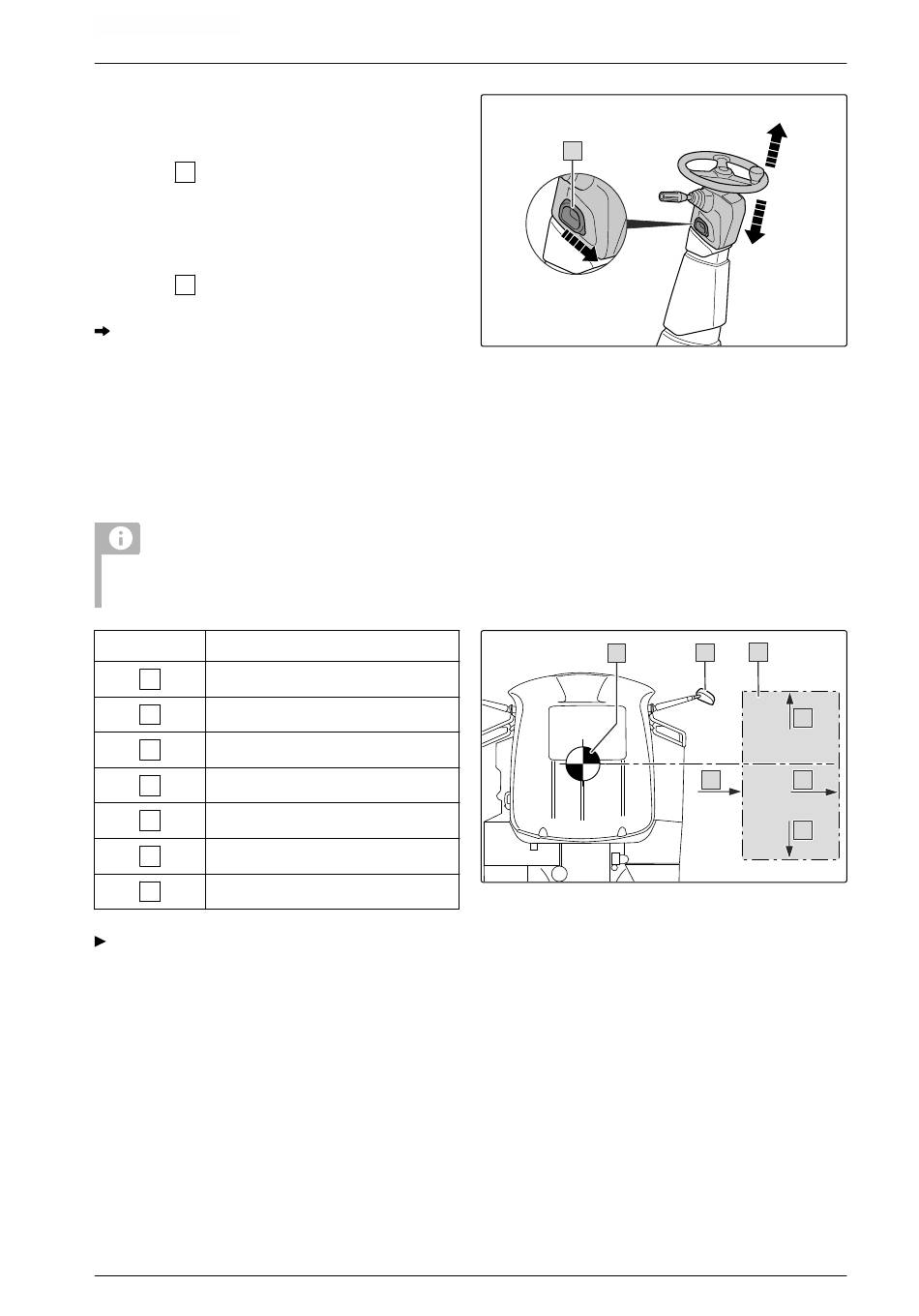

Om de hoogte het stuurwiel in te stellen:
9.
Stuurwiel met de hand vasthouden.
10. Hendel 2 naar achteren trekken.
11. Stuurwiel met de hand in de gewenste positie
zetten.
12. Hendel 2 naar voren schuiven.
De gewenste positie is geborgd.
6.1.5 Spiegel instellen
6.1.5.1 Verstelmaten spiegelinstelling
OPMERKING
De maatspecificaties gelden alleen voor de
instelling van de trottoirspiegel.
Pos.
1
2
Ogen van de bestuurder
3
A
B
C
D
Spiegel links en rechts conform de
maatspecificaties instellen.
MG7650-NL-II | C.1 | 20.10.2023 | © AMAZONE
Maat/benaming
Trottoirspiegel
Gezichtsveld
0,2 m
1 m
1,25 m
1 m
6 | Machine voorbereiden
Cabine en bestuurdersplatform voorbereiden
2
2
CMS-I-00008456
CMS-T-00013505-A.1
CMS-T-00013506-A.1
3
1
D
A
B
C
CMS-I-00008458
99
