INSTALLATIE-
HANDLEIDING
Afstellingen en controles van de uitlaat-
gasdruk
De afstelling van de uitlaatgasdruk van de
elektromagnetische klep vindt in de fabriek
plaats. Indien u een nieuwe afstelling moet
uitvoeren, ga dan als volgt te werk.

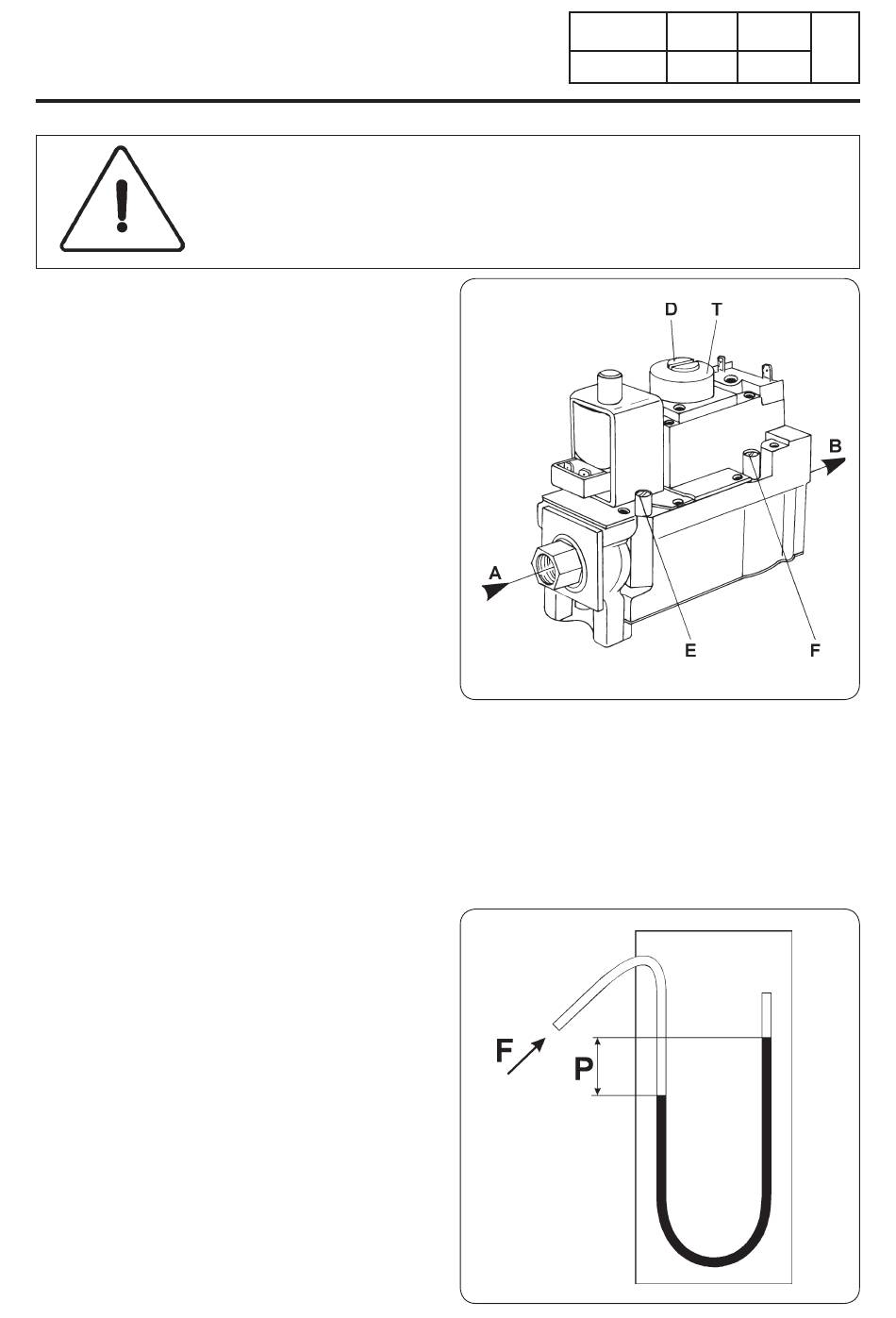

A Inlaat
B
Uitlaat
D
Dop van de afstelschroef van de
uitlaatdrukregelaar
E
Inlaatdrukaansluiting
F
Uitlaatdrukaansluiting
T
Regelkop
1/ Sluit de gasinlaat en verwijder de centerpons van de drukaansluiting (F) en sluit de leiding
van de manometer aan.
2/ De elektromagnetische klep moet elektrisch gevoed worden om het gas in de brander te
krijgen.
3/ Open de gasinlaat en controleer of het gas in de hoofdbrander komt met behulp van de
op de drukaansluiting (F) geplaatste
manometer.
4/ Verwijder de dop van de drukregelaar
(D).
5/ Gebruik een schroevendraaier, draai
langzaam aan de afstelschroef totdat
de manometer de gewenste druk (P)
aangeeft (zie de tabellen op de volgen-
de pagina's).
Draai de afstelschroef in de richting
van de klok om de druk te verhogen en
tegen de klok in om deze te verlagen.
6/ Zet de dop van de drukregelaar terug,
sluit de gasinlaat, verwijder de leiding
van de manometer en zet de center-
pons terug in (F).
6. Installatie
BELANGRIJK
De afstellingen mogen uitsluitend door hiertoe bevoegde personen
worden uitgevoerd.
01106091
0209
Datum
Pagina
Handleiding
15
6
D0290
D0034
