Montage van de Range Extender-set
Vóór gebruik van de Range Extender-accu moet u de e-bike gereed maken door de Range
Extender-set te monteren. Voer voor de montage de volgende stappen uit:

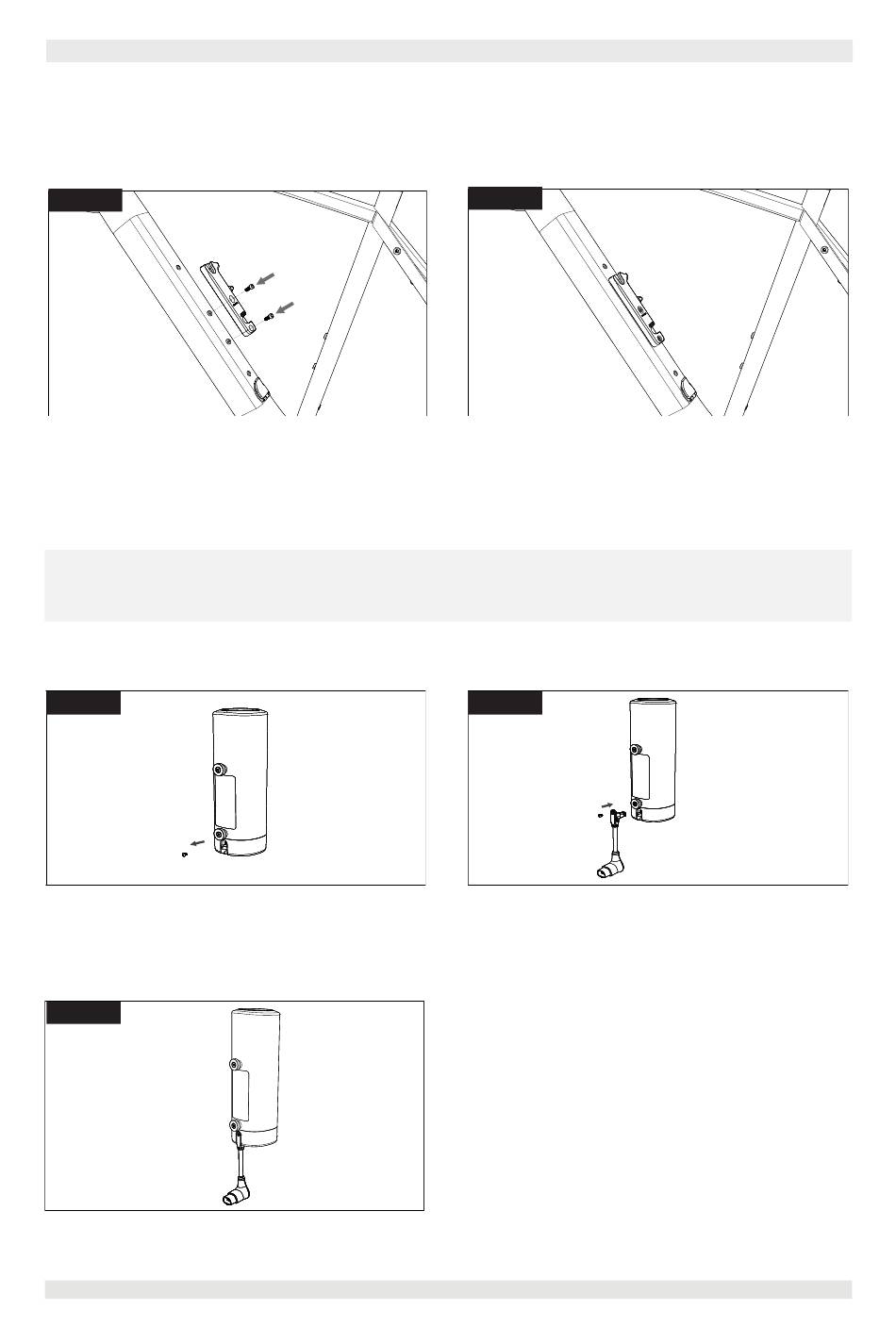

1. Installeer de montageplaat van de Range Extender op de onderbuis:
STAP 1
Zet de montageplaat van de Range Extender
op de onderbuis: Plaats de vulringen en lijn
beide M5x12 mm bouten uit met de gaten op
de montageplaat en de onderbuis. Draai dan de
twee M5x12 mm bouten aan.
⚠ VOORZICHTIG
Gebruik alleen de meegeleverde bouten. Te korte bouten grijpen niet goed aan op het
fietsframe. Te lange bouten zorgen dat de houder te los op het frame zit.
2. Sluit de onderbuiskabel aan op de Range Extender-accu:
STAP 1
Verwijder de M3-bout aan de klikzijde in de
oplaadpoort van de accu.
STAP 3
Voltooide aansluiting van onderbuiskabel op de
Range Extender-accu.
HYENA E-BIKE SYSTEMS
STAP 2
Geïnstalleerde montageplaat van Range Extender.
STAP 2
Steek de onderbuiskabel in de oplaadpoort aan
de stekkerzijde van de accu en zet de kabel vast
met de M3-bout. Let erop dat de kabelplug van
de Range Extender-accu af staat.
NL-13
