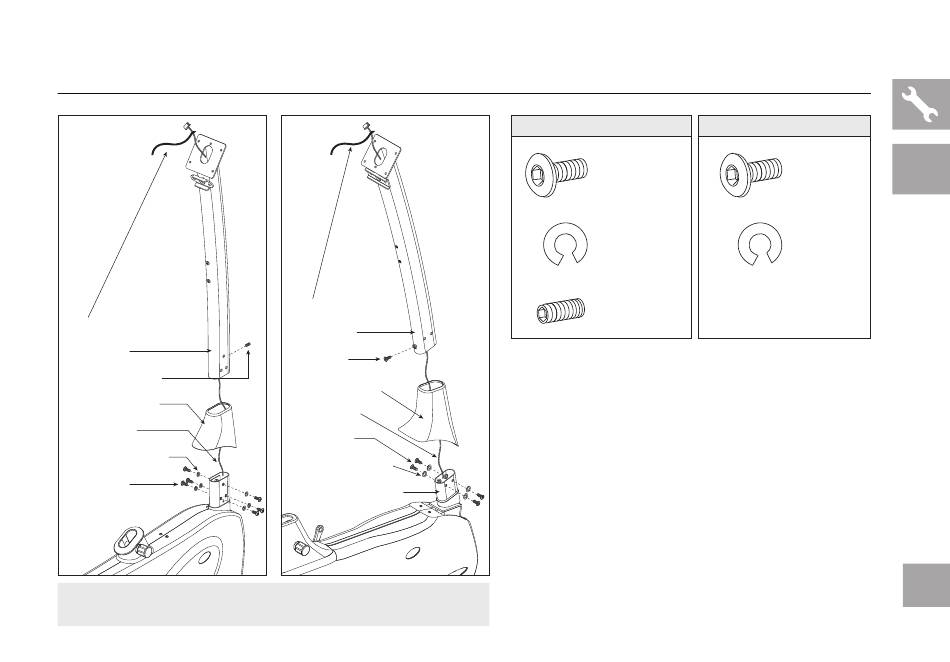

U20 & U40i MONTAGESTAP 2:
AFBEELDING U20
GELEIDEDRAAD
CONSOLESTANG
INSTELSCHROEF (H)
CONSOLESTANGAFDEKKING
CONSOLEKABEL
VEERONDERLEGRING (E)
SCHROEVEN (G)
FIETSTRAINER-
FRAME
OPMERKING: Zorg er bij het bevestigen van de consolestang
voor dat u geen kabels vastklemt.
AFBEELDING
U40i
GELEIDEDRAAD
CONSOLESTANG
SCHROEF (G)
CONSOLESTANGAFDEKKING
CONSOLEKABEL
SCHROEVEN (G)
VEERONDERLEGRING (E)
FIETSTRAINERFRAME
SCHROEVENZAK U20:
SCHROEF (G)
15 mm
Aantal: 6
VEERONDER-
LEGRING (E)
13,5 mm
Aantal: 6
INSTEL-
SCHROEF (H)
10 mm
Aantal: 1
A
Open de ZAK MET SCHROEVEN VOOR STAP 2.
B
Schuif de CONSOLESTANGAFDEKKING van onder op
de CONSOLESTANG omhoog.
C
Verbind de GELEIDEDRAAD met de CONSOLENKABEL
en trek hem door de CONSOLESTANG. Schuif de
CONSOLESTANG in het FRAME VAN DE FIETSTRAINER.
D
ALLEEN U20: bevestig de CONSOLESTANG met
6 SCHROEVEN (G), 6 VEERONDERLEGRINGEN (E)
en 1 INSTELSCHROEF (H) aan het FRAME VAN DE
FIETSTRAINER.
E
ALLEEN U40i: Bevestig de CONSOLESTANG met 5
SCHROEVEN (G): en 4 VEERONDERLEGRINGEN (E) aan
het FRAME VAN DE FIETSTRAINER.
F
Schuif de CONSOLESTANGAFDEKKING naar onder toe
over het FRAME VAN DE FIETSTRAINER.
SCHROEVENZAK U40i:
SCHROEF (G)
15 mm
Aantal: 5
VEERONDER-
LEGRING (E)
13,5 mm
Aantal: 4
U20
U40i
13
