IPS‐20 Automatische elektrostatische systeembesturing
Installatie
Monteren
124,5 mm
(4.90 in.)
63,5 mm
(2.50 in.)
Schroefgaten in
zijpaneel
(M6 x .5)
Stergrepen in voorste
gaten van zijpaneel
Montage op paneel

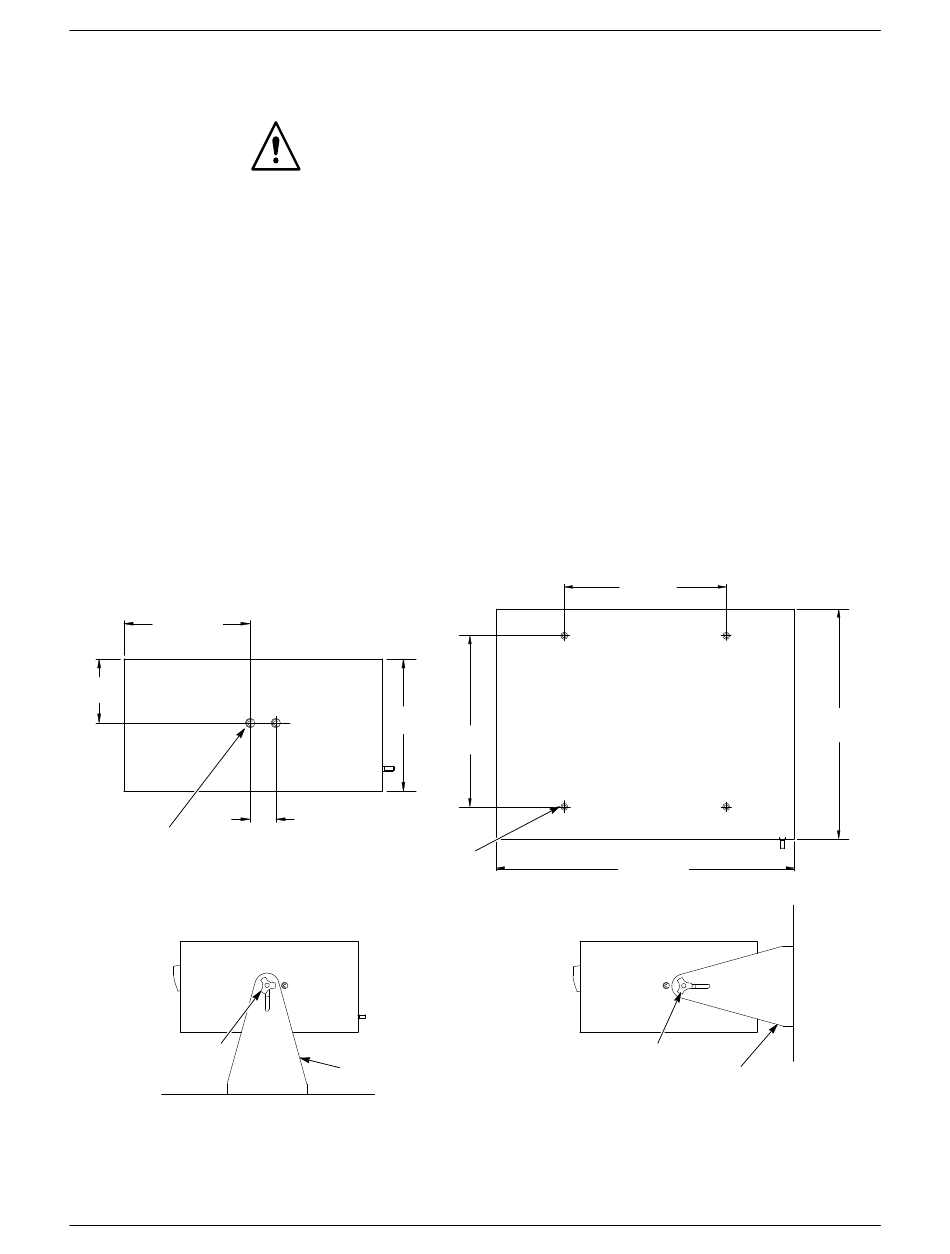

Afbeelding 4 Montage van besturingskast
P/N 7179373A
PAS OP: Sta enkel gekwalificeerd personeel toe de volgende taken uit te
voeren. Alle veiligheidsvoorschriften in deze handleiding en in alle andere
relevante documentatie in acht nemen.
Zie afbeelding 4. Twee M6 x .5 schroefbussen zijn beschikbaar aan beide
kastzijden voor bevestiging met de optionele set montagesteunen. Aan de
bovenkant van de kast zitten bovendien vier M6 x .5 schroefbussen.
Met de optioneel leverbare set montagesteunen kan de besturing zo op een
paneel of aan een wand worden gemonteerd. De set bevat twee
schroefbare stergrepen. Gebruik de voorste schroefgaten aan de zijkant van
de kast als de montagesteun onder de kast komt.
Gebruik de achterste schroefgaten aan de zijkant van de kast als de
montagesteun aan de achterkant van de kast komt, zoals bij montage aan
een wand. Dit zorgt voor voldoende vrije ruimte voor de buigstraal van de
luchtslang.
Afmetingen
131 mm
(5.16 in.)
190 mm
(7.48 in.)
25,4 mm
(1.0 in.)
Schroefgaten in
bovenpaneel
(M6 x .5)
Optionele set montagesteunen
Steun
180 mm
(7.087 in.)
331 mm
(13.03 in.)
Stergrepen in achterste
gaten van zijpaneel
Montage aan wand
255 mm
(10.04 in.)
Steun
E 2008 Nordson Corporation
