INSTALLATIE
AANSLUITING VERWARMING

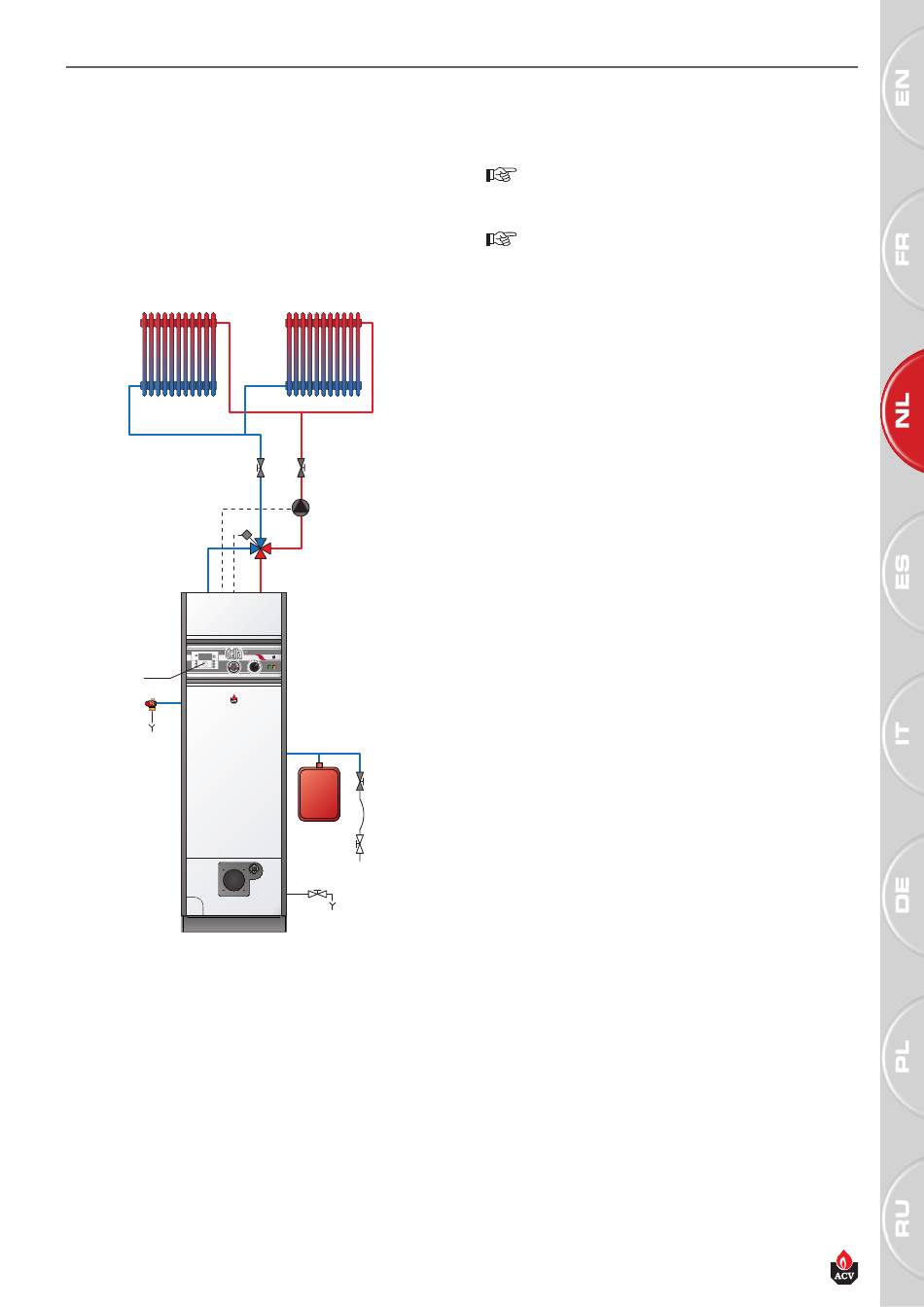

VOORBEELD AANSLUITING ENKELVOUDIGE KRING
1. Motoriseerbare 4-wegmengklep
2. Circulatiepomp
(serie Pro Pack)
3. Afsluitklep verwarming
4. Vulklep van de installatie
5. Veiligheidsklep verwarming 3 bar
6. Expansievat primaire kring
7. Regeling Control unit
(optioneel)
8. Aftapkraan
(serie)
7
5
LEEGMAKEN
De aftapkraan en de veiligheidskleppen moeten met de afvoer worden
verbonden.
HYDRAULISCHE KIT DELTA PRO PACK
De hydraulische kit is af fabriek geïnstalleerd op de modellen Delta Pro Pack 25
en Delta Pro Pack 45, en omvat:
• Een circulatiepomp met ingebouwde ontluchter.
• Een motoriseerbare handmatige 4-wegklep (servomotor optioneel).
• Een expansievat primaire kring van 12 liter.
• Een expansievat sanitaire kring van 2 liter.
(serie Pro Pack)
(serie)
(serie Pro Pack)
3
3
2
1
4
6
8
OLIEVOEDING BRANDERS ACV
De bouw en de installatie van het systeem moet gebeuren conform met de
plaatselijke normen en regelgeving die van kracht zijn.
Consulteer voor alle aanvullende informatie de met de brander
meegeleverde technische handleiding.
Raadpleeg indien een andere brander geïnstalleerd is de
technische handleiding van de fabrikant.
GASVOEDING BRANDERS ACV
- De ketels Delta Pro S & Pro Pack gecombineerd met een brander ACV BG
2000-S zijn uitgerust met een gasaansluiting Ø 3/4" [F] voor het verbinden
met een gasafsluitkraan.
- De gasaansluiting moet gebeuren conform de plaatselijke normen (België:
NBN D51-003).
- Indien de kans bestaat dat er via het netwerk vuil meekomt, plaats dan een
gasfilter boven de aansluiting.
- Ontlucht de gasleiding en controleer grondig of alle buizen van de
verwarmingsketel, zowel intern als extern, volledig ontlucht zijn.
- Controleer de gasdruk van de installatie. Raadpleeg de tabel met technische
gegevens.
- Controleer de gasdruk en het gasverbruik op het ogenblik dat u het toestel
in werking stelt.
