5.4.3
Uitlijnen met gemonteerde beugel
Het roerwerk moet vrijhangend, met compleet gemonteerde houder zodanig gebalanceerd worden, dat de
houder verticaal naar onderen wijst. Hiervoor moet de klem van het roerwerk verschoven worden, zodat de
gewenste schuine stand van het toestel ingesteld kan worden. Op die manier is gegarandeerd dan het roerwerk
na het inhangen in de geleidingsbuis perfect op en neer kan glijden.
X
ATTENTIE
Schade aan de houder door foutieve uitlijning vallen niet onder de garantie.
5.5
Geleidingsbuislengtes (vierkantleibuis) RW
De volgende tabel toont de maximale lengte van de geleidingsbuizen, gebaseerd op de maximaal toegestane
doorbuiging van 1/300 van de lengte van de geleidingsbuis. Deze waarde werden met de maximale schuifkracht
van de sterkste RW's van elke serie in zuiver water met een dichtheid van 1000 kg/m
Maximale geleidingsbuislengte (L) bij de installatie van de vierkantleibuizen
Met steekbare hijsgalg
Roerwerk/
Stromimgs-
versneller
RW 400
□ 60 x 60 x 4, L ≤ 4 m
□ 100 x 100 x 4, L ≤ 9 m
RW 650
□ 100 x 100 x 4, L ≤ 5 m
□ 100 x 100 x 6, L ≤ 6 m
□ 100 x 100 x 8, L ≤ 7 m
26

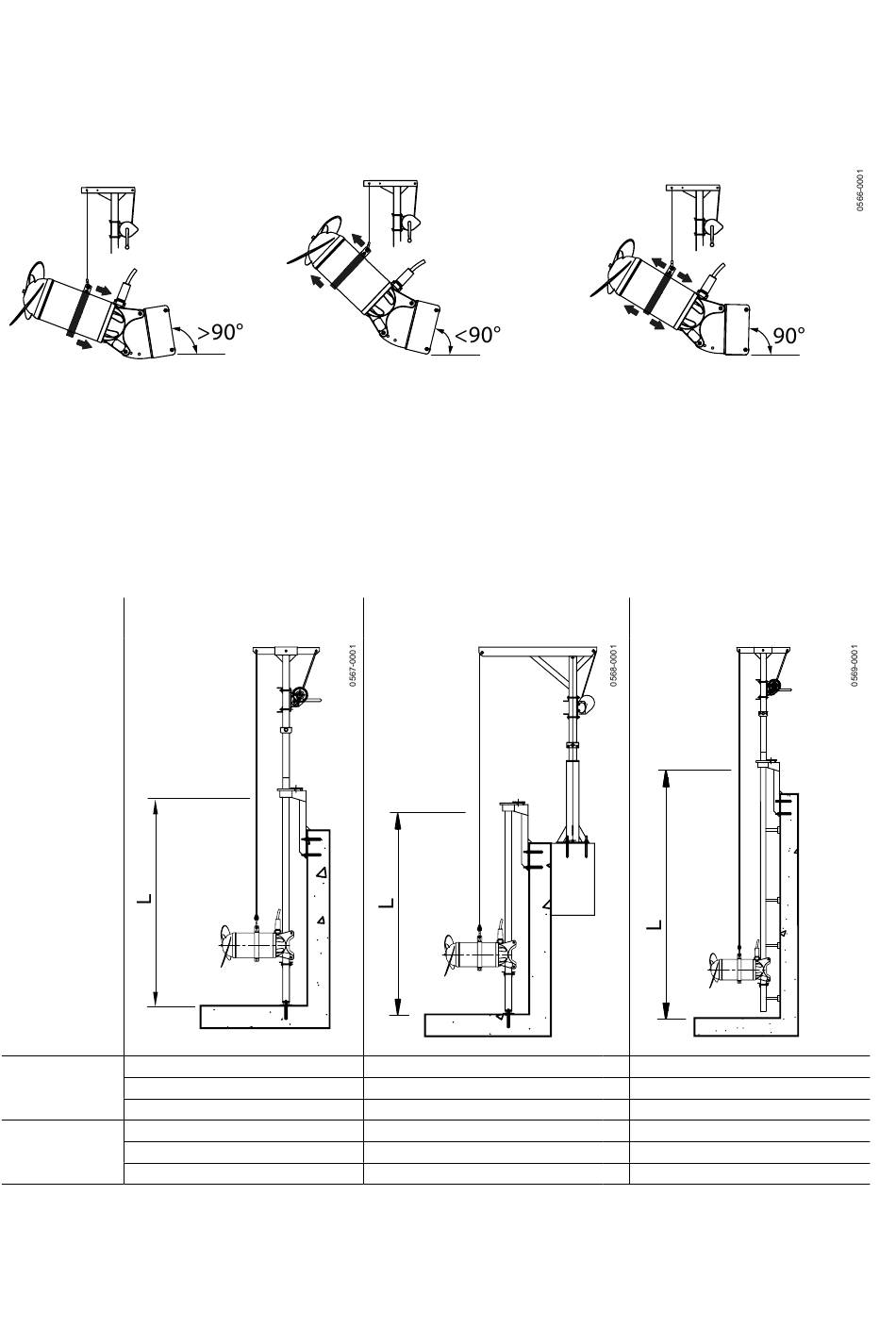

Afbeelding 18. Balancering met compleet gemonteerde houder
□ 2" x 3/16", L ≤ 5 m
X
Met afzonderlijke hijsgalg
□ 2" x 3/16", L ≤ 5 m
□ 60 x 60 x 4, L ≤ 5 m
□ 100 x 100 x 4, L ≤ 10 m
□ 100 x 100 x 4, L ≤ 6 m
□ 100 x 100 x 6, L ≤ 7 m
□ 100 x 100 x 8, L ≤ 8 m
bepaald.
3
Geleidingsbuis met extra
wandinstallatie
□ 2" x 3/16", L ≤ 5 m
□ 60 x 60 x 4, L ≤ 5 m
□ 100 x 100 x 4, L ≤ 10 m
□ 100 x 100 x 4, L ≤ 6 m
□ 100 x 100 x 4, L ≤ 6 m
□ 100 x 100 x 4, L ≤ 6 m
