Verbindingsraam bevestigen
Het raam stabiliseert het veld waarin het is
geïnstalleerd. De configuratie van uw blok bepaalt
of een raam al dan niet vereist is. De volgende
elementen zijn doorslaggevend:
• Schuiflade
• MultiSlide
• SR lade
Regel: Dit geldt voor de volgende regels: Met elk
veld moet afzonderlijk rekening worden
gehouden.
Regel A: Als er meer dan twee van de hierboven
genoemde elementen zijn gemonteerd, moeten er
minimaal twee legborden of één legbord en één
raam worden gemonteerd. Tevens dienen
achterwandprofielen gemonteerd te worden,
daarbij rekening houdend met de toegestane
montagemogelijkheden van de
achterwandprofielen.
Regel B: Elk van de hierboven genoemde
elementen heeft een specifieke rasterhoogte. Als
er meerdere elementen zijn geïnstalleerd en de
totale rasterhoogte van deze elementen gelijk is
aan of hoger dan 60, dan moeten twee ramen,
een legbord en achterwandprofielen worden
bevestigd.
Regel C: Als er meer dan twee van de hierboven
genoemde elementen zijn gemonteerd, moeten er
minimaal twee legborden of één legbord en één
raam worden gemonteerd. In dit geval zijn geen
achterwandprofielen nodig.

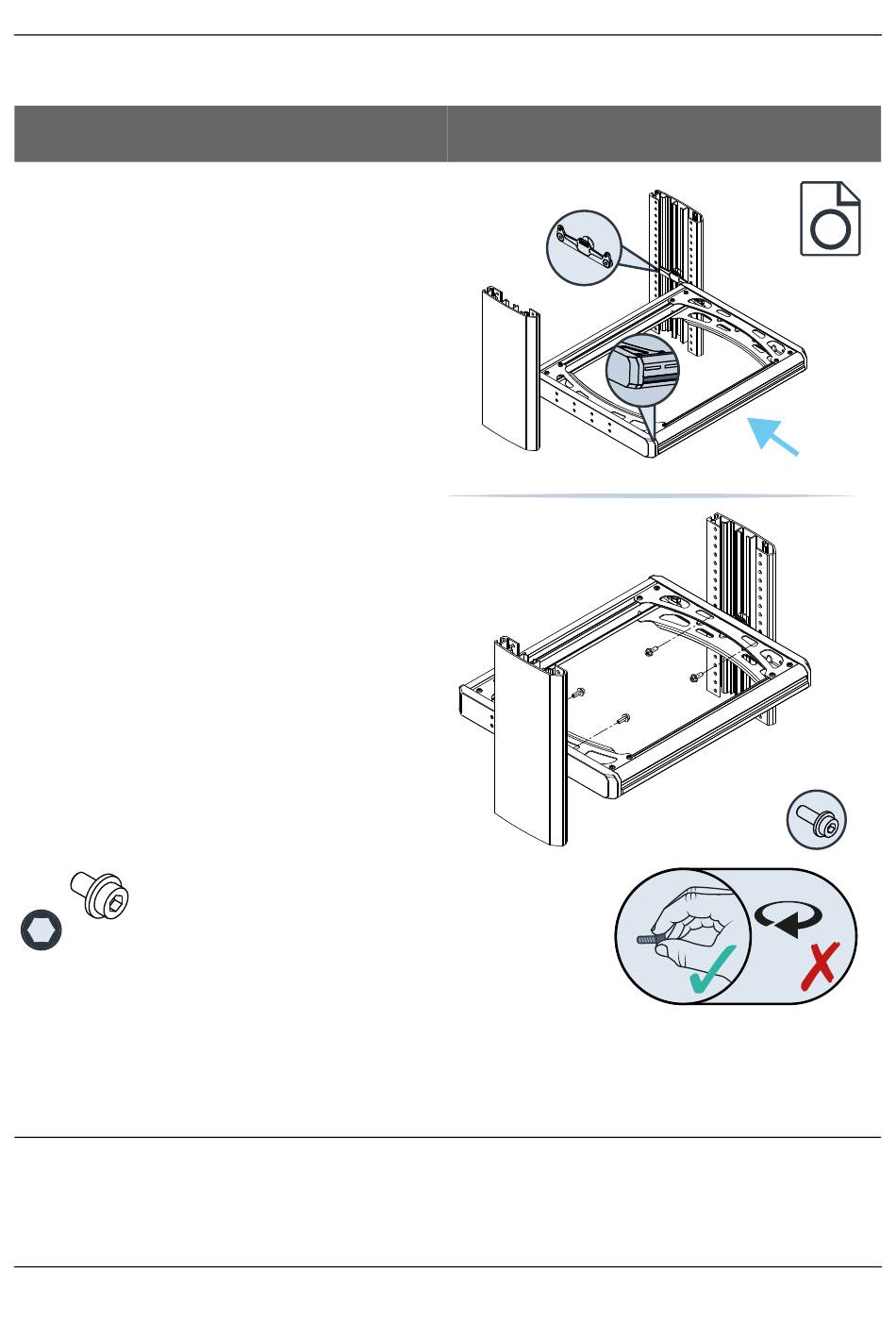

M6 x 16
▶ Bepaal de positie.
▶ Plaats het raam tussen het installatie-
adapterpaar.
▶ Bevestig het raam met schroeven aan de
profielen.
▶ Herhaal deze stappen totdat alle ramen zijn
bevestigd.
© Sortimo International GmbH
1
2
MA 00057 | 2020-11-23 | 4
Te bevestigen componenten
4x
Nm
2
14
