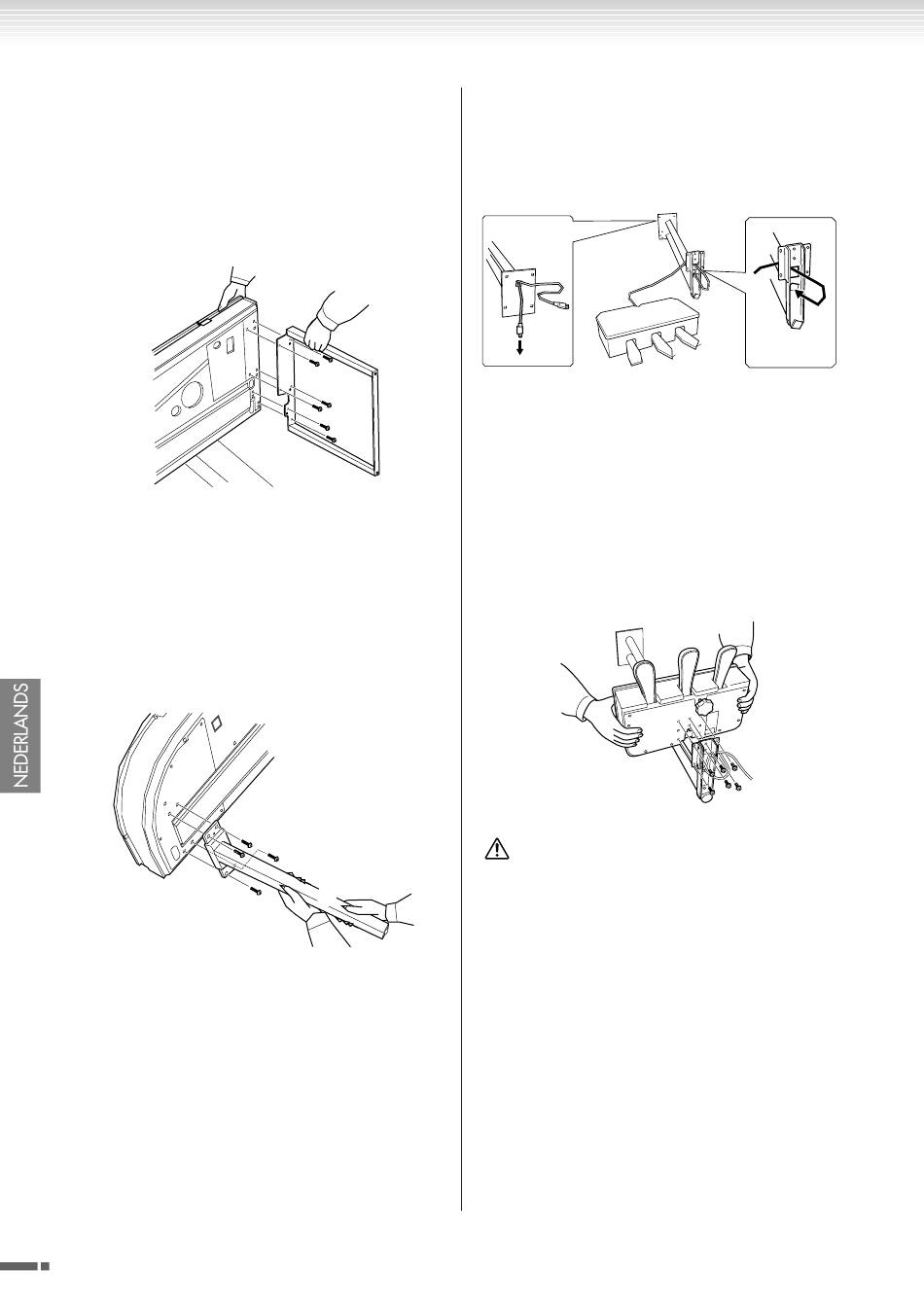

Montage van de keyboardstandaard
3.
Bevestig B.
3-1
Lijn de openingen van A uit met die van B en
houd A en B samen vast.
3-2
Draai de zes korte schroeven (6 × 20 mm)
handvast, te beginnen met de bovenste opening.
3-3
Draai de schroeven stevig vast.
A
A
4.
Bevestig C.
4-1
Lijn de openingen van A uit met die van C en
houd A en C samen vast.
4-2
Draai de vier korte schroeven (6 × 20 mm)
handvast, te beginnen met de bovenste opening.
4-3
Draai de schroeven stevig vast.
A
A
50
H11 Gebruikershandleiding
5.
5-1
B
B
5-2
5-3
Houd E stevig vast om wegglijden te voorkomen.
C
Monteer de pedaalconstructie.
Geleid de pedaalkabel (die aan de achterzijde uit
pedalenconsole E komt) door een opening op de
beugel van D en geleid de kabel dan door de buis.
D
D
E
E
Lijn de openingen van de onderzijde van E uit
met de openingen van de beugel van D en
bevestig E en D vervolgens door zes kleine
schroeven (4 × 6 mm) aan te halen. Draai in dit
geval eerst de twee schroeven in het midden en
vervolgens de overige schroeven vast.
Trek aan het einde van de pedaalkabel om
eventuele speling in de beugel van D te
voorkomen.
D
D
E
E
LET OP
