6.4.4
Installatie op de bodem, met sta-
tief

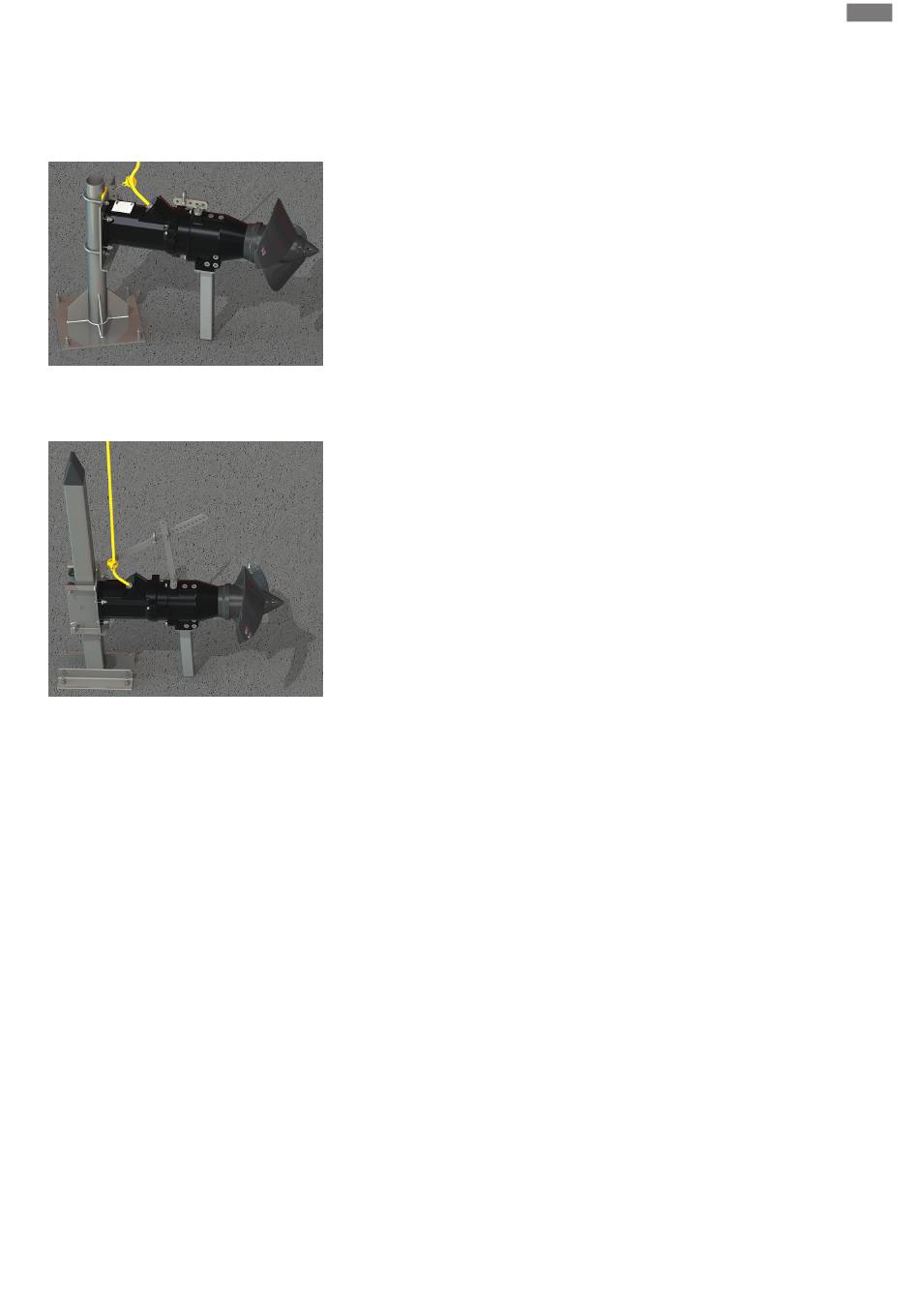

Fig. 5: Installatie op de bodem, statief met
ronde buis
Fig. 6: Installatie op de bodem, statief met
vierkante buis
6.4.5
Installatie met neerlaatinrichting
Inbouw- en bedieningsvoorschriften • Wilo-Flumen OPTI-TR 50-3 ... 120-1, Wilo-Flumen EXCEL-TRE 50-3 ... 90-2 • Ed.01/2022-07
- vul de gaten in de grondplaat van de console op.
- vul krassen in de console op.
▶
Het roerwerk is gemonteerd. Breng de elektrische aansluiting tot stand.
Bij deze installatiemethode wordt het roerwerk met een statief op de bodem van het bassin
gemonteerd. Het statief is hiervoor in 2 varianten verkrijgbaar:
•
Met ronde buis: het roerwerk kan tijdens de installatie horizontaal worden uitgericht.
•
Met vierkante buis: De positionering van het statief bepaalt de uitrichting van het roer-
werk. Het is niet mogelijk het roerwerk achteraf uit te lijnen.
VOORZICHTIG! Als het roerwerk voor deze installatiemethode is besteld, is het passende
frame voor het betreffende statief voorgemonteerd. Als het roerwerk zonder frame is
geleverd, kunt u dit via de servicedienst nabestellen. Leg de aansluitkabel over de bodem
van het basin en leid deze via de wand van het basin omhoog.
✓
De bedrijfsruimte/opstelplaats is voorbereid voor de installatie. Neem de vastgelegde
afstanden ten opzichte van installaties en basinwanden volgens de tekeningen in acht.
✓
Het roerwerk is niet aangesloten op het elektriciteitsnet.
✓
Frame en steun voor de installatie van het statief zijn op het roerwerk gemonteerd.
1.
Plaats het statief op de bodem van het bassin en markeer de 4 bevestigingsgaten.
2.
Boor de bevestigingsgaten en plaats de ankerbouten. LET OP! Neem de montagevoor-
schriften van de fabrikant in acht!
3.
Als de ankerbouten zijn uitgehard, zet het statief dan met het bevestigingsmateriaal op
de bodem van het bassin vast.
4.
Til het roerwerk met een hijswerktuig op en draai het boven het statief.
5.
Laat het roerwerk langzaam zakken:
- Statief met ronde buis: leid het statief hierbij in de bevestigingsklemmen.
- Statief met vierkante buis: leid het statief in het frame.
6.
Laat het roerwerk zakken totdat de steun de bodem raakt.
7.
Alleen bij statief met ronde buis: lijn het roerwerk uit en draai de bevestigingsklemmen
vast.
8.
Plaats de aansluitkabel enigszins strakgetrokken op de bodem en wand van het basin.
VOORZICHTIG! Let op mogelijke schuurplekken als de aansluitkabel over de bassin-
rand wordt geleid. Scherpe randen kunnen de aansluitkabel beschadigen. Schuin de
basinkant eventueel af!
9.
Herstel de corrosiebescherming (bijv. Sikaflex): Breng de afdichtvoeg tussen statief en
constructie aan.
▶
Het roerwerk is gemonteerd. Breng de elektrische aansluiting tot stand.
Het roerwerk wordt met behulp van een neerlaatinrichting in het bassin neergelaten. Via de
geleidebuis van de neerlaatinrichting wordt het roerwerk veilig naar het bedrijfspunt geleid.
De reactiekrachten die zich hierbij voordoen, vloeien via de neerlaatinrichting direct in de
constructie. De constructie moet op deze belasting berekend zijn!
VOORZICHTIG! Materiële schade door verkeerde toebehoren! Gebruik het roerwerk
vanwege de grote reactiekrachten alleen met het toebehoren (neerlaatinrichting en
frame) van de fabrikant. Als het roerwerk is besteld voor installatie met neerlaatinrich-
ting, dan is het frame al gemonteerd. Als het roerwerk zonder frame is geleverd, dan
kunt u het juiste frame via de servicedienst nabestellen!
nl
21
