13. O
NDERHOUDSMODUS
Methode voor vacuümzuigen
Dit vacuümzuigen is niet vereist bij de oorspronkelijke montage. Het
is alleen vereist bij reparaties.
1
Terwijl de unit stilstaat en in instelmodus 2, stelt u de vereiste
functie B in (koelmiddel verwijderen/vacuümzuigen) op
(AAN).
-
Reset hierna de instelmodus 2 niet totdat het vacuümzuigen
beëindigd is.
-
De H1P-led brandt en op de afstandsbediening staat
(testwerking) en
geblokkeerd.
2
Pomp het systeem vacuüm met een vacuümpomp.
3
Druk op de
-knop en reset instelmodus 2.
BS1 MODE
Methode voor het verwijderen van koelmiddel
met een koelmiddelverwijdersysteem
1
Terwijl de unit stilstaat en in instelmodus 2, stelt u de vereiste
functie B in (koelmiddel verwijderen/vacuümpompen) op
(AAN).
-
De expansiekleppen van de binnenunit en de buitenunit
worden volledig geopend en sommige solenoïdekleppen
worden ingeschakeld.
-
De H1P-led brandt en op de afstandsbediening staat
(testwerking) en
geblokkeerd.
2
Onderbreek de voeding naar de binnenunits en de buitenunit
met de stroomonderbreker. Nadat de voeding naar één kant is
onderbroken, moet u de voeding naar de andere kant ook
binnen de 10 minuten onderbreken. Anders treden er
communicatieproblemen op tussen de binnen- en de buitenunit,
en worden de expansiekleppen weer volledig gesloten.
3
Verwijder het koelmiddel met een koelmiddelverwijdersysteem.
Zie de gebruiksaanwijzing van het koelmiddelverwijdersysteem
voor meer informatie.
14. L
ET OP VOOR KOELMIDDELLEKKEN
Inleiding
De monteur en systeemdeskundige moeten de veiligheid
garanderen in geval van lekkage in overeenstemming met de
lokale voorschriften en normen. Bij gebrek aan lokale voor-
schriften, kunnen de volgende normen van toepassing zijn.
Dit systeem werkt met R410A als koelmiddel. R410A is op zich een
volledig veilig, niet-toxisch en niet-brandbaar koelmiddel. Niettemin
moet het airconditioningsysteem worden gemonteerd in een ruimte
die groot genoeg is. Dit verzekert dat het maximaal concentratiepeil
van koelgas niet wordt overschreden, in het extreme geval dat er een
groot lek in het systeem zou ontstaan, overeenkomstig de lokale
reglementeringen en normen terzake.
RX(Y)Q5-10-12P7W1B + RXQ8P7W1B + RXYQ8P8W1B +
RXYHQ12P8W1B + RX(Y)Q14~18P7W1BA
VRVIII-systeem airconditioner
4PW48461-1A
(externe besturing) en de werking is
(externe besturing) en de werking is
Maximaal concentratiepeil
De maximale koelmiddelvulling en de berekening van de maximale
koelmiddelconcentratie zijn rechtstreeks gerelateerd aan de ruimte
die door personen wordt ingenomen en waarin het koelmiddel dus
zou kunnen lekken.
De meeteenheid van de concentratie is kg/m
3
ON
het koelgas in 1 m
De lokale reglementeringen en normen betreffende het maximaal
toegestane concentratiepeil moeten bijgevolg worden nageleefd.
Volgens de geldende Europese Norm is het maximaal toegestane
concentratiepeil aan koelmiddel in een ruimte met mensen voor
R410A beperkt tot 0,44 kg/m
ON

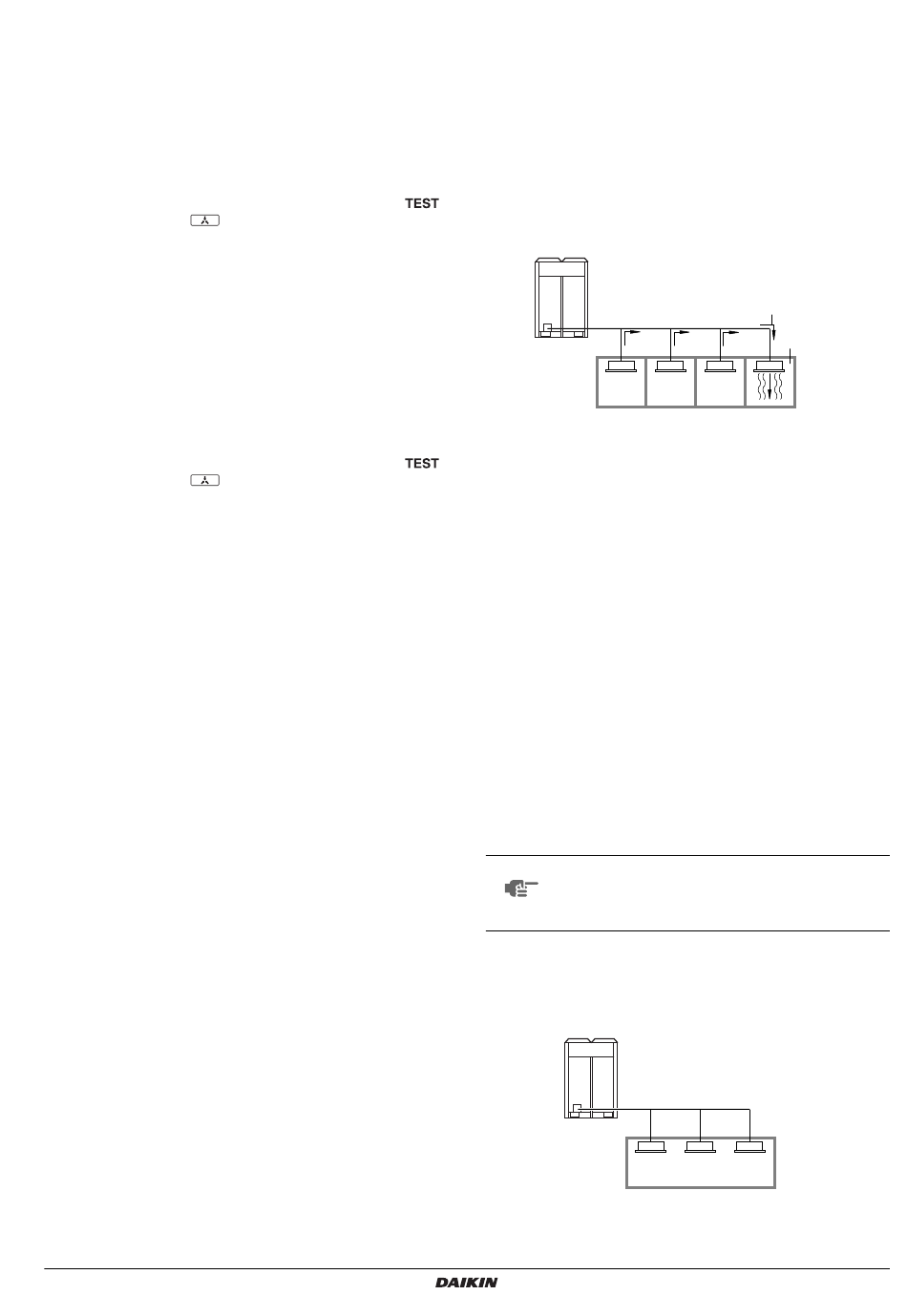

1
Richting van de koelmiddelstroom
2
Ruimte waarin zich een koelmiddellek heeft voorgedaan
(uitvloeiing van alle koelmiddel uit het systeem)
Let vooral op met plaatsen waar het koelmiddelgas kan blijven
hangen,
als
kelderverdiepingen
zwaarder is dan lucht.
Controleprocedure voor de maximale concentratie
Controleer of het maximale concentratiepeil overeenkomstig de
onderstaande stappen 1 tot 4 en neem de nodige maatregelen om
daaraan te voldoen.
1
Bereken de hoeveelheid koelmiddel (kg) gevuld in elk systeem
afzonderlijk.
de hoeveelheid
koelmiddel in een
systeem met een
enkele unit (de
hoeveelheid
koelmiddel
waarmee het
systeem is gevuld
voordat het de
fabriek verlaat)
LET OP
Als één enkel koelmiddelsysteem in 2 volledig
onafhankelijke koelsystemen is opgedeeld, dient u de
hoeveelheid koelmiddel te gebruiken waarmee elk
afzonderlijk systeem is gevuld.
2
Bereken het volume van de kleinste ruimte (in m
Bereken in de volgende gevallen het volume van (A), (B) als een
enkele ruimte of als de kleinste ruimte.
A.
Als er geen kleinere opdelingen zijn van de ruimte
3
(het gewicht in kg van
volume van de ingenomen ruimte).
3
.
1
enz.,
omdat
+
=
Bijgevulde
hoeveelheid
(de hoeveelheid
koelmiddel die ter
plaatse is bijgevuld
overeenkomstig de
lengte of de
diameter van de
koelleidingen)
2
koelmiddel
totale hoeveelheid
koelmiddel (kg) in
het systeem
3
)
Montagehandleiding
30
