Q Series Lift Table
Montage-instructies

Advertenties

Inhoudsopgave
loading

Samenvatting van Inhoud voor Bernina Q Series

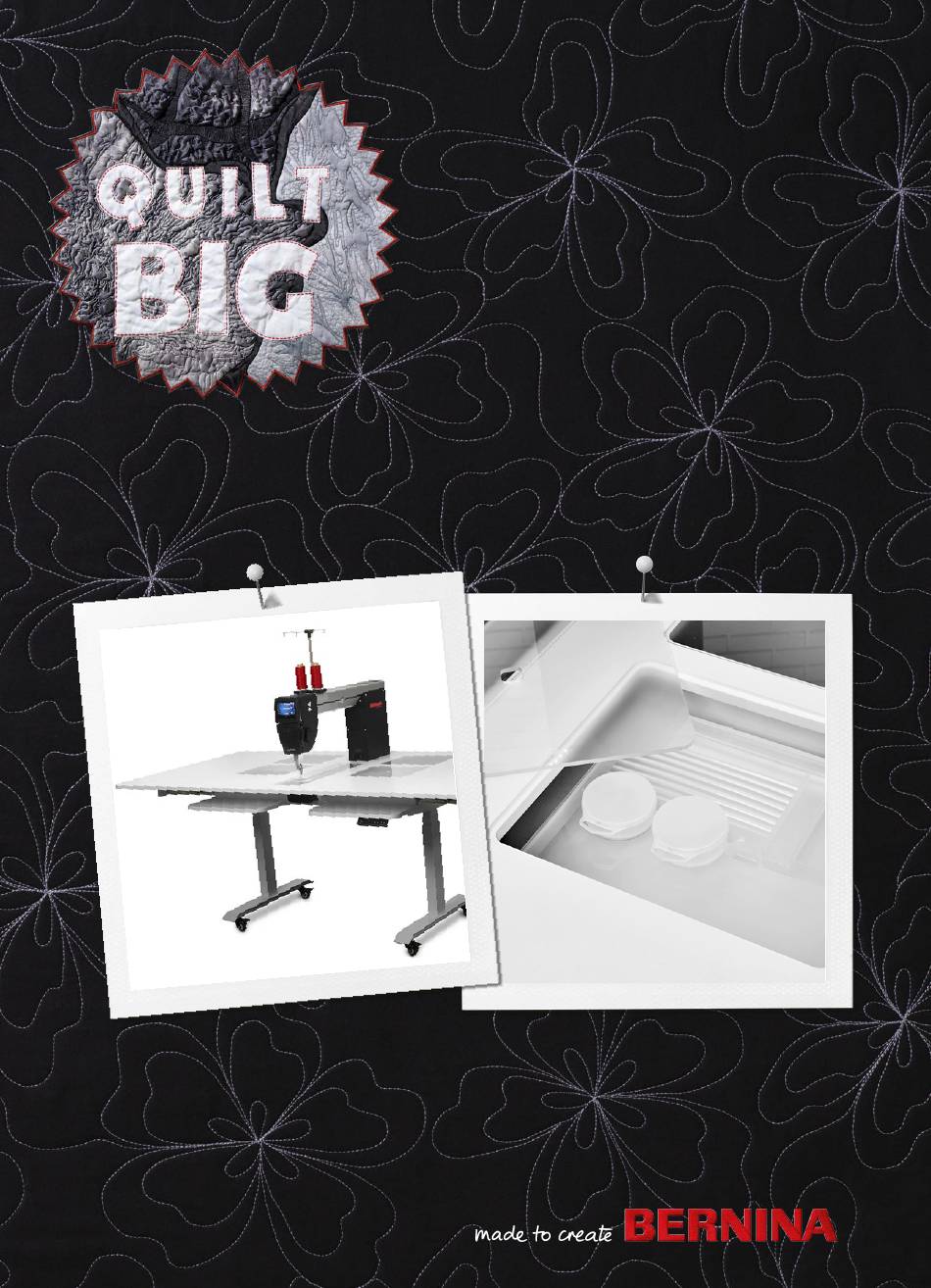

  • Pagina 1 Q Series Lift Table Montage-instructies...
  • Pagina 3: Inhoudsopgave

    Inhoudsopgave Inhoudsopgave BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN ..Belangrijke aanwijzingen ........My BERNINA ............Inleiding ..............Overzicht van in hoogte verstelbare quilttafel ..Leveringspakket ............Montage ............... 12 Poten voorbereiden ..........12 Onderconstructie monteren ........13 Voetdelen monteren ..........14 Houders voor accessoirevakken monteren ....15 Tafelverlengingen monteren ........
  • Pagina 4: Belangrijke Veiligheidsvoorschriften

    Belangrijke veiligheidsvoorschriften BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN Neem bij het monteren van de quilttafel de volgende essentiële veiligheidsvoorschriften in acht. Lees voor het gebruik van de quilttafel ook de handleiding van de BERNINA Q-serie zorgvuldig door. WAARSCHUWING Bescherming tegen persoonlijk letsel: • De verpakking van de quilttafel is groot en zwaar. Daarom moet de verpakking samen door minstens 2 volwassenen worden gedragen.
  • Pagina 5 Belangrijke veiligheidsvoorschriften • De quilttafel mag niet worden verplaatst of gekanteld, terwijl de machine erop is gemonteerd. Verwijder de machine voordat u de quilttafel verplaatst of kantelt. • Ga niet op de tafelbladen zitten en leun er niet op.
  • Pagina 6: Belangrijke Aanwijzingen

    Het symbool kan eveneens aangeven, dat een product dubbel geïsoleerd is. Milieubescherming BERNINA International AG houdt zich aan zijn plichten omtrent milieubescherming. Wij spannen ons in om onze producten milieuvriendelijker te maken door voortdurende verbetering van het design en de productietechnologie.
  • Pagina 7 Kenmerkt een gevaar met een gering risico, dat licht of middelzwaar letsel kan veroorzaken, indien dit niet VOORZICHTIG wordt vermeden. LET OP Kenmerkt een gevaar, dat materiële schade kan veroorzaken, indien dit niet wordt vermeden. Tips van BERNINA quiltexperts vindt u naast dit symbool.
  • Pagina 8: My Bernina

    1.1 Inleiding Met de in hoogte verstelbare quilttafel kunt u op een comfortabele manier zittend of staand quilten met machines uit de BERNINA Q-serie die geschikt zijn als tafelmodel. Door de elektronische hoogteverstelling wisselt u eenvoudig tussen zitten en staan.
  • Pagina 9 My BERNINA Aantal Afbeelding Beschrijving Doos met montage-accessoires Rollen met montagegereedschap Kabelklemmen Houtschroeven 4 × 16 Houders voor accessoirevakken Scharnieren Bolkopschroeven M6 × 20 Inhoud van doos 2 Aantal Afbeelding Beschrijving Tafelverlengingen...
  • Pagina 10 My BERNINA Inhoud van doos 3 Aantal Afbeelding Kruisbeugel bestaande uit: • 1 frame-uiteinde [N1] • 1 frame-uiteinde [N2] • 2 verbindingsrails [N3] Controle-eenheid, gemonteerd op [N2] Poten Zijdelen Voetdelen zonder afbeelding Netsnoer zonder afbeelding Verbindingskabel Bolkopschroeven M6 × 14...
  • Pagina 11 My BERNINA Aantal Afbeelding Bolkopschroeven M6 × 10 Bedieningseenheid zonder afbeelding Montagehandleiding Inbussleutel, 4 mm...
  • Pagina 12: Montage

    Montage Montage 2.1 Poten voorbereiden Benodigde onderdelen: Benodigd gereedschap: • 1 kruisbeugel [N] • Inbussleutel [Y] • 1 controle-eenheid [O] • 2 poten [P] • 2 zijdelen [Q] • 4 bolkopschroeven [U] • 8 bolkopschroeven [V] N1 N2 > Controle-eenheid [O] uit frame-uiteinde [N2] verwijderen. >...
  • Pagina 13: Onderconstructie Monteren

    Montage 2.2 Onderconstructie monteren Benodigde onderdelen: Benodigd gereedschap: • 1 tafelblad [A] • Kruiskopschroevendraaier (niet meegeleverd) • 1 poot [P-N1] voorgemonteerd • Inbussleutel [Y] • 1 poot [P-N2] voorgemonteerd • 2 verbindingsrails [N3] • 4 houtschroeven [I] • 6 bolkopschroeven [L] •...
  • Pagina 14: Voetdelen Monteren

    Montage > Monteer poot [P-N1] met 3 bolkopschroeven [L]. > Schuif de verbindingsrails [N3] met 8 bolkopschroeven [V] vast. > Plaats de controle-eenheid [O] op poot [P-N2]. > Monteer de bedieningseenheid [W] met 2 houtschroeven > Steek de kabel van de poot rechts en links in de controle- [I] op de gewenste positie (x).
  • Pagina 15: Houders Voor Accessoirevakken Monteren

    Montage > Draai elk 2 rollen [G] in de uiteinden van de beide > Schroef de voetdelen [R] met elk 4 bolkopschroeven [U] op voetdelen [R]. de poten. 2.4 Houders voor accessoirevakken monteren Benodigde onderdelen: Benodigd gereedschap: • 8 houders voor accessoirevakken [J] •...
  • Pagina 16 Montage > Trek de uittrekelementen tot aan de aanslag naar buiten. > Leg de tafelverlenging [M] naast de tafel op de > Hef beide hendels rechts en links in de rails omhoog en ondergrond en lijn daarbij de voorste rand met de voorste trek het uittrekelement volledig naar buiten.
  • Pagina 17: Tafel Omdraaien

    > Zet de tafel met minstens 2 personen op zijn poten. 2.7 Machine monteren BERNINA Q 16/Q 16 PLUS monteren Benodigde onderdelen: • 1 BERNINA Q 16/Q 16 PLUS • 1 afstandhouder [B] > Plaats de machine en schuif deze helemaal tegen de De afstandhouder [B] is bij levering van de tafel in de afstandhouder [B] aan.
  • Pagina 18: Vakken Monteren

    Montage BERNINA Q 20 monteren Benodigde onderdelen: • 1 BERNINA Q 20 • 1 afstandhouder [B] > Plaats de machine in de middelste uitsparing van de tafel De afstandhouder [B] is bij levering van de tafel in de en schuif deze helemaal naar achteren.
  • Pagina 19: Controle-Eenheid Aansluiten

    Montage > Plaats afdekking [F]. > Plaats de platte accessoirevakken [C] in de voorste openingen. > Plaats de diepe accessoirevakken [D] in de achterste openingen. > Plaats het deksel [E]. 2.9 Controle-eenheid aansluiten Benodigde onderdelen: • 1 netsnoer [S] > Steek de apparaatstekker van het netsnoer [S] in de socket van de controle-eenheid [O].
  • Pagina 20: Bediening

    Bediening Bediening 3.1 Quilttafel initialiseren De quilttafel moet vóór eerste gebruik worden geïnitialiseerd. > Houd toets (3) ingedrukt totdat de tafel in de laagste positie staat. > Houd toets (3) opnieuw ingedrukt totdat in de display (1) «RST» verschijnt. > Houd toets (3) ingedrukt totdat de tafel een beetje omlaag gaat, weer omhoog gaat en tot stilstand komt.
  • Pagina 21: Instellingen

    Instellingen Instellingen In de instelmodus gaat de tafel naar de laagste instelgrens. Botsing van het tafelblad met obstakels LET OP De instellingen kunnen niet worden doorgevoerd. > Verwijder vóór het activeren van de instelmodus mogelijke obstakels onder de tafel. 4.1 Eenheden wijzigen Bij levering wordt de tafelhoogte in centimeters weergegeven.
  • Pagina 22: Botsingsbeveiliging Configureren

    Instellingen Bovenste instelgrens wijzigen > Houd toets (2) ingedrukt totdat de quilttafel op de gewenste bovenste hoogte staat. > Druk op toets (7). > Druk op toets (2). – In de display (1) knippert «S-». > Houd toets (7) ingedrukt totdat in de display (1) «999» verschijnt. >...
  • Pagina 23: Onderste Instelpositie Controleren En Aanpassen

    Instellingen > Houd om de waarde te wijzigen toets (2) ingedrukt totdat in de display (1) de gewenste waarde wordt weergegeven. > Laat de toets los zodra de gewenste waarde wordt weergegeven en wacht totdat in de display (1) weer «RST»...
  • Pagina 24: Fouten En Storingen

    Fouten en storingen Fouten en storingen 5.1 Foutmeldingen Foutmelding Verklaring Oplossing Hoogteverstelling is overbelast. • Hoogteverstelling gedurende 20 minuten laten afkoelen. Initialisatie vereist • Initialisatie uitvoeren. (zie pagina 20) Verbindingsfout • Alle kabelverbindingen controleren. • Initialisatie uitvoeren. (zie pagina 20) • Als de fout blijft bestaan, contact opnemen met dealer.
  • Pagina 25: Technische Gegevens

    Technische gegevens Technische gegevens Beschrijving Waarde Eenheid Instelbereik 72 – 121 (28 1/4 – 47 1/2) (in) Tafelbreedte 124,5 (49) cm (in) Tafelbreedte met verlengingen 200 (78 3/4) cm (in) Hefsnelheid zonder belasting cm/s (1,5) (in/s) Maximale belastbaarheid 1000 Geheugenposities...
  • Pagina 26 BERNINA adviseert garen van  BERNINA International AG | CH-8266 Steckborn Switzerland | www.bernina.com | © Copyright by BERNINA International AG 1068985_00B_05 2023-01 NL...
