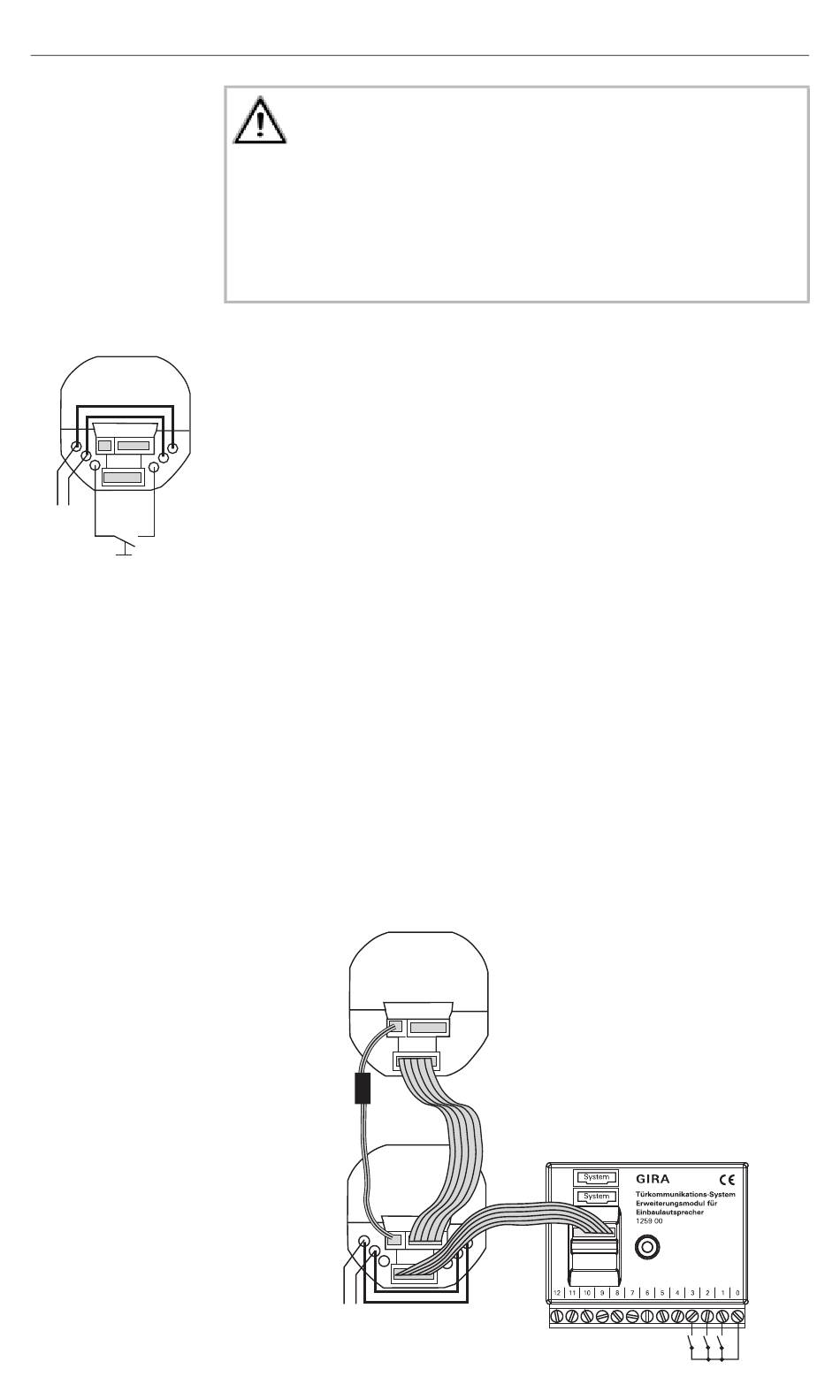

TV-gateway extern inschakelen
ZV
ET
BUS
Drukcontact
SELV-niveau op de interfaces
Op de ET-klemmen van de TV-gateway en op de uitbrei-
dingsmodule mogen uitsluitend componenten worden
aangesloten die het SELV-niveau aanhouden. Het SELV-
niveau moet zowel bij de kabelinvoer als de aansluiting
zijn gegarandeerd.
Drukcontact op de schakelingang (ET-klemmen)
Via de ET-klemmen kan de TV-gateway handmatig wor-
den ingeschakeld zonder dat er eerst een deuroproep is
gedaan. Zo kunnen op elk moment de beelden van de
kleurencamera op de televisie worden weergegeven.
Daarnaast kan worden doorgeschakeld naar meerdere
camera's.
Sluit een drukcontact (maakcontact) aan op de ET-klem-
men van de busaankoppelaar.
Voor het inschakelen/omschakelen moet het drukcontact
kort en voor het uitschakelen lang worden ingedrukt
(contactsluittijden zie "Technische gegevens", p. 27).
Uitbreidingsmodule
Met een uitbreidingsmodule kunnen kleurencamera's
gericht worden geselecteerd resp. ingeschakeld.
Daarvoor wordt de uitbreidingsmodule met de 6-polige
verbindingskabel op de busaankoppelaar van de TV-gate-
way aangesloten. Voor het inschakelen/omschakelen
moet het betreffende drukcontact kort en voor het uit-
schakelen lang worden ingedrukt (contactsluittijden zie
"Technische gegevens", p. 27).
Spoel
BUS
ZV
7
