5.2 Het doorschakelventiel
De vier doorschakelventielen zijn de sensoren van het KEITH
doorschakelventiel neemt waar wanneer de cilinder het einde van zijn slag heeft bereikt en opent
zich om de olie van de volgende cilinder naar het reservoir te laten stromen. De
doorschakelventielen zitten aan de voor- en achterzijde in de koppen die zich op de cilinders
bevinden. De ventielen worden bediend door de zuiger of de zuigerstang die zich in de cilinder
bevind.
5.3 Het omschakelventiel
De enige functie van het omschakelventiel is het wisselen van de druk van de ene kant van de
cilinders naar de andere kant. Dit zorgt ervoor dat de cilinders in tegengestelde richting bewegen.
Het omschakelventiel wordt mechanisch bediend aan het einde van de slag van cilinder #1 en
cilinder #3.
5.4 Het aan / uitventiel
Het ventiel, elektrisch/handmatig bediend, zet de vloer in werking. In de <OFF> stand stroomt de
olie via het ventiel direct terug naar het reservoir. Het systeem werkt niet als de druk- en
retourleidingen niet correct zijn aangesloten.
Handmatig
© 2005, KEITH Mfg. Co. All rights reserved. KEITH, WALKING FLOOR and Running Floor II are registered trademarks of KEITH
Mfg. Co. Equipment manufactured by KEITH Mfg. Co. is protected by numerous patents both domestic and foreign. WALKING
®
is a product and brand of Keith Mfg. Co.
FLOOR
1 Linker eindkap
2 Ventielhuis
3 Rechter eindkap
4 Draadstang

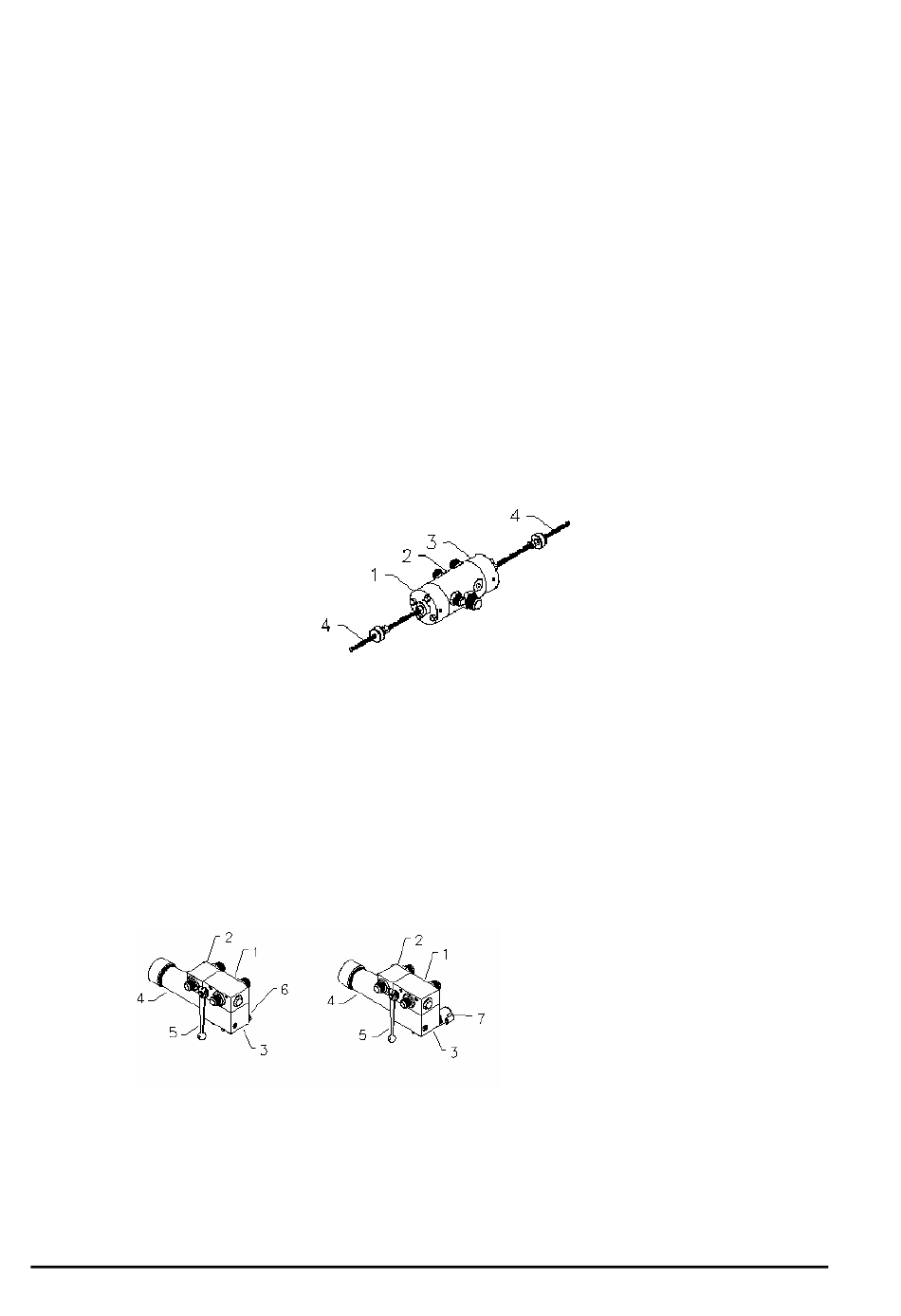

Afbeelding 5.4: Het Aan / uitventiel
Elektrisch
®
®
Running Floor II
Afbeelding 5.3: Het Omschakelventiel
1 Ventielhuis
2 Niet-ventielhuis
3 Filterblok
4 Filter
5 Onderhoudhendel
6 Handmatig ventiel
7 Elektrisch ventiel
systeem. Het
