Montage handleiding
Verano Cortona V805
(gevelmontage)

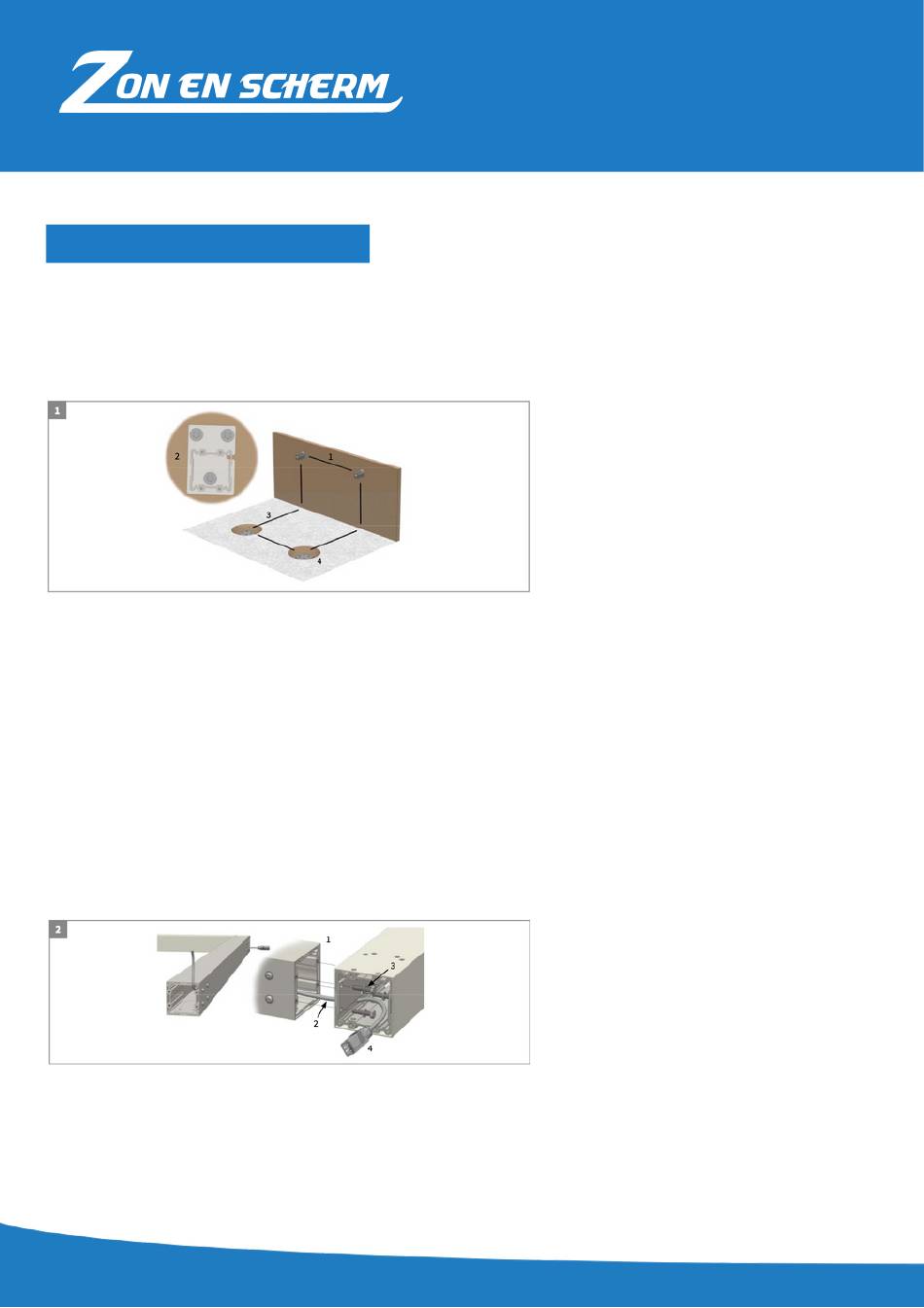

1. Monteren frame
Beoordeel, alvorens de V805 Cortona te plaatsen, of de bestaande bouw geschikt is voor de
bevestiging van het Cortona systeem. Laat eventueel een bouwkundige de situatie beoordelen.
Zorg voor afdoende bevestigingsmiddelen voor de door u toegepaste combinatie van wand en
V805 Cortona.
1. Meet de posities voor de wandsteunmontage uit op de wand. Boor gaten voor
bevestigingsmiddelen. Vraag uw bevestigingsmiddelen leverancier daarbij eventueel om
advies. In de wandsteunen is ruimte voor 3 x M12 bouten (opening 14 mm).
2. Plaats de wandsteunen aan de wand en stel de steunen onderling waterpas. Door de
steunen in de slobgaten te schuiven is de positie beperkt te corrigeren (links in de hoogte,
rechts in de breedte).
3. Meet de posities van de staanders op de vloer uit. Afhankelijk van de situatie kan de
vloermontage op diverse manieren tot stand komen. Bijvoorbeeld: op betonpoeren, fundering
of bestaande vloer. In deze instructie gaan we uit van betonpoermontage.
4. Graaf 2 kuilen en plaats 2 betonpoeren (steek 140-150 mm). Zet deze op hoogte, rekening
houdend met eventueel een bepaalde diepte onder het maaiveld en stelmogelijkheden op de
betonpoer.
1. Monteer twee liggers wandmontage aan de staanders zodat er een hoek ontstaat.
2. Zorg er daarbij voor dat een van de twee hoeken wordt voorzien van een bedieningskabel
voor het volantsysteem.
Voer deze door de ligger.
3. Verbindt de staander vanuit de binnenzijde aan de ligger met M8x35 bouten.
4. Sluit aan de staanderzijde een werkstekker aan de kabel.
2
