4. Afstandsbediening
4.1 Aansluiten van de afstandsbediening
1. Als u het stroompunt (de voeding) binnen
heeft, voert u eerst de kabel door het gat in
de muur dat u eerder heeft geboord
2. Monteer de stekker volgens onderstaand
kleurenschema:
• Bruin 220V (stroomaanvoer)
• Blauw 220V (stroomafvoer)
• Geel/Groen Aarding
• Zwart Niet aansluiten
• Wit Niet aansluiten
• Oranje Niet aansluiten
3. Steek de stekker in het stopcontact.
4. Het scherm is nu aangesloten. Voordat u
verdergaat met de installatie, controleert u
eerst met behulp van de afstandsbediening of
het scherm zich correct uitrolt.
TIP! Kitten van het gat
Bij een elektriciteitsdraad naar binnen raden
wij aan het gat waardoor het draad naar
binnen gaat dicht te kitten. Dit om te
voorkomen dat er vocht naar binnen loopt.
Let op! Doe dit zowel binnen als buiten.
9
Montage handleiding
Verano St. Tropez V360
5. Hellingshoek
5.1 Standaard fabrieksafstelling
De doorloophoogte van de voorlijst is
standaard afgesteld tussen 1,80 en 1,90
meter bij een montagehoogte van 2,70 meter
5.2 Afstellen hellingshoek
Mocht u het scherm anders afgesteld willen
hebben dan de standaard fabrieksafstelling volg
dan onderstaande stappen:
1. Laat het scherm helemaal uitlopen. De
armverbindingen bevinden zich links en rechts aan
het begin van de knikarmen (aan de kastkant). Zie
figuur 5.1.
2. Draai moer #1 één slag los (steeksleutel 17). Til
tijdens het losdraaien de voorlijst iets op, zodat de
stelbout (of inbus) gemakkelijk beweegt. Zie figuur
5.2.
3. Draai inbusbout #2 er in zijn geheel uit. Draai
vervolgens aan inbusbout #3 voor omhoog of
omlaaggaande beweging
Linksom = voorlijst gaat omhoog, rechtsom =
voorlijst gaat omlaag.
4. Stap 3 herhalen aan de andere zijde totdat de
voorlijst waterpas staat.
5. Staat de voorlijst op de gewenste hoogte dan
aan beide zijden inbusbout #2 er weer indraaien
en moer #1 vastdraaien.

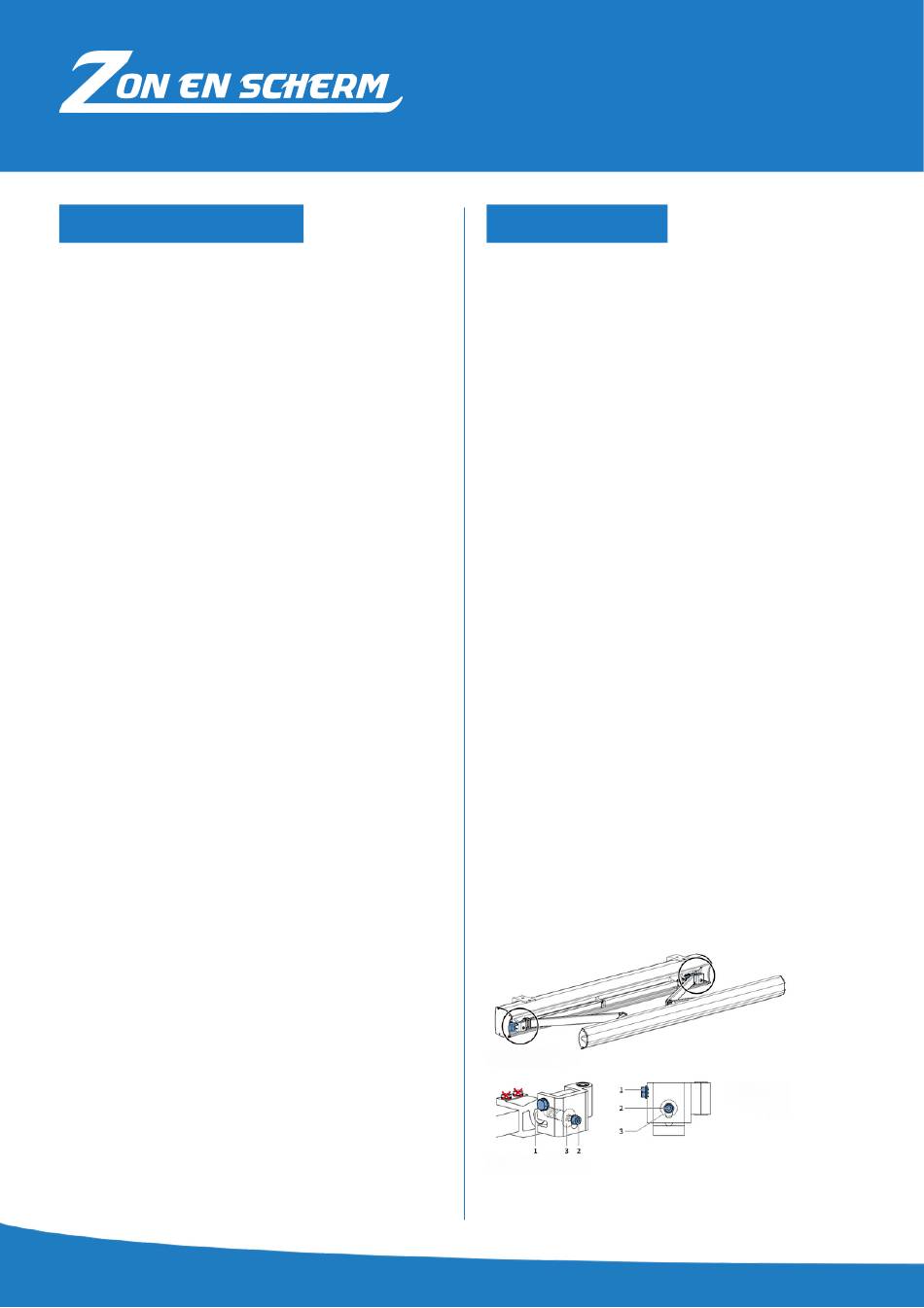

Fig. 5.1 lokale armverbindingen
Fig. 5.2 Detail armverbinding links
Let op! Kom nooit aan de moeren met een rood kruis
erdoor
