Overeenkomstig de gatenkransdeling kan de draaimomentsteun in verschillende standen
worden gemonteerd.

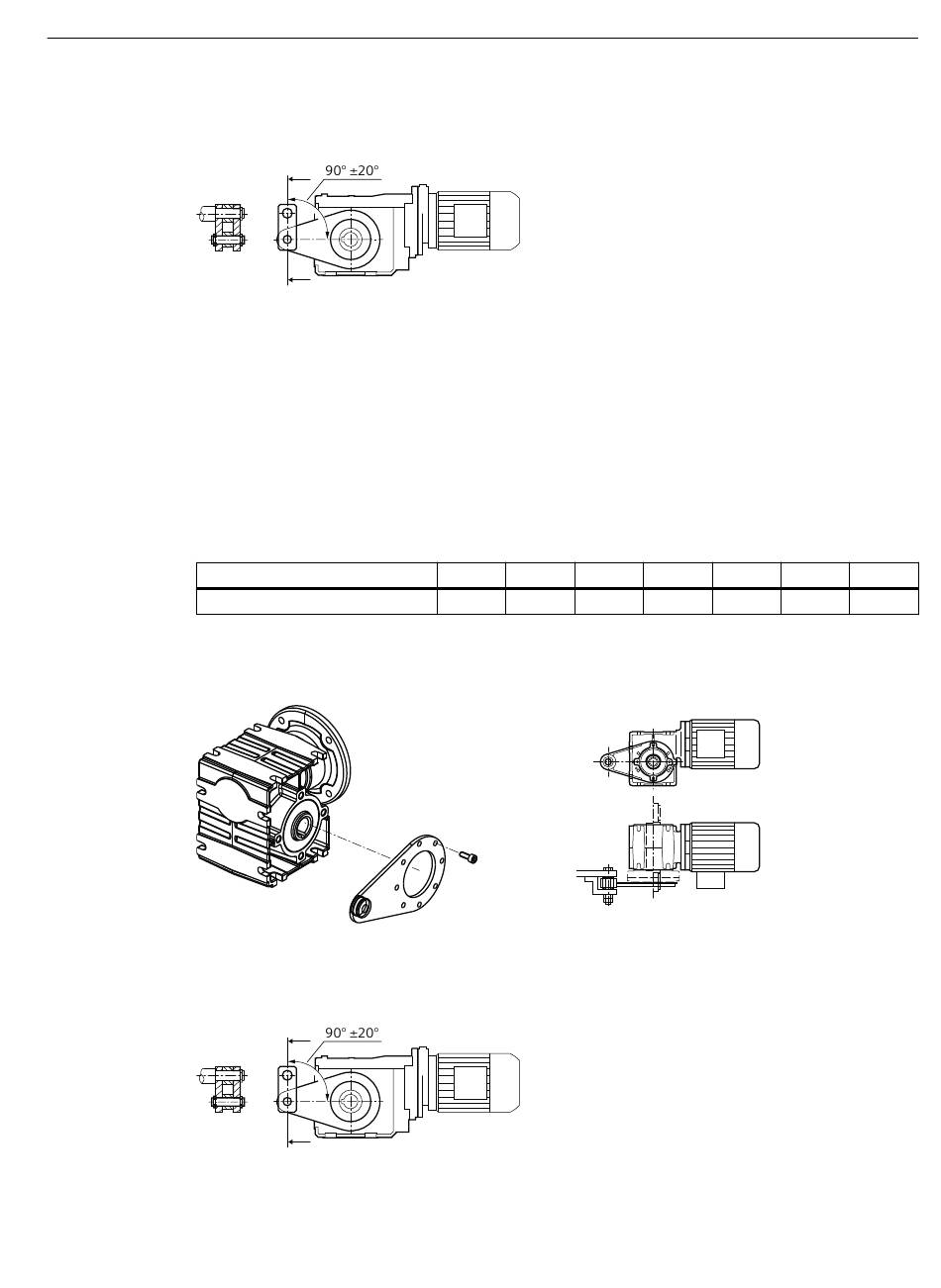

Afbeelding 6-14
Bij ene knieconstructie de kracht in een hoek van 90° ±20° afleiden.
Procedure
1. Reinig de contactoppervlakken tussen de behuizing en de draaimomentsteun.
2. Haal de bouten met het voorgeschreven draaimoment aan.
U hebt de draaimomentsteun gemonteerd.
Tabel 6-12
Schroefdraadmaat
Aanhaalmoment in Nm
6.10.6.4
Monteer draaimomentsteun op wormtransmissie S
Afbeelding 6-15
Op basis van de gatenkransdeling kan de draaimomentsteun in verschillende standen
worden gemonteerd.
Afbeelding 6-16
Bij ene knieconstructie de kracht in een hoek van 90° ±20° afleiden.
SIMOGEAR transmissies - E, D, Z, FD, FZ, B, K, C, S
Bedieningshandleiding, 01/2024, A5E53501417A/RS-AA
Knieconstructie
Aanhaalmoment voor sterkteklasse 8.8
M8
25
Draaimomentsteun monteren
Knieconstructie
6.10 Opsteektransmissie monteren en demonteren
M10
M12
M16
50
90
210
Monteren
M20
M24
M36
450
750
2 600
73
