3 DIP SCHAKELAARS
Op de besturingsprint bevinden zich twee series DIP
schakelaars.
De positie van de DIP schakelaars is o.a. afhankelijk
van de rookgasafvoerlengte, gassoort, en de
gewenste (maximum) temperatuur.
Rookgasafvoerlengte
Bij een weerstandslengte van minder dan 7 meter
moet DIP schakelaar 1 van de bovenste serie
schakelaars (SW1) worden omgezet.
De weerstandslengte wordt als volgt berekend:
- Bepaal het aantal meters rechte buis in de
rookgasafvoer.
- Bij een concentrisch systeem; tel hierbij 2 meter op
voor elke 90° bocht in het systeem en 1 meter voor
iedere 45° bocht.
- Bij een tweepijps systeem; tel hierbij 4 meter op
voor elke 90° bocht in de rookgasafvoer en 2 meter
voor iedere 45° bocht.
Is de uitkomst minder als 7 meter dan moet DIP
schakelaar 1 in de positie "ON" worden gezet.

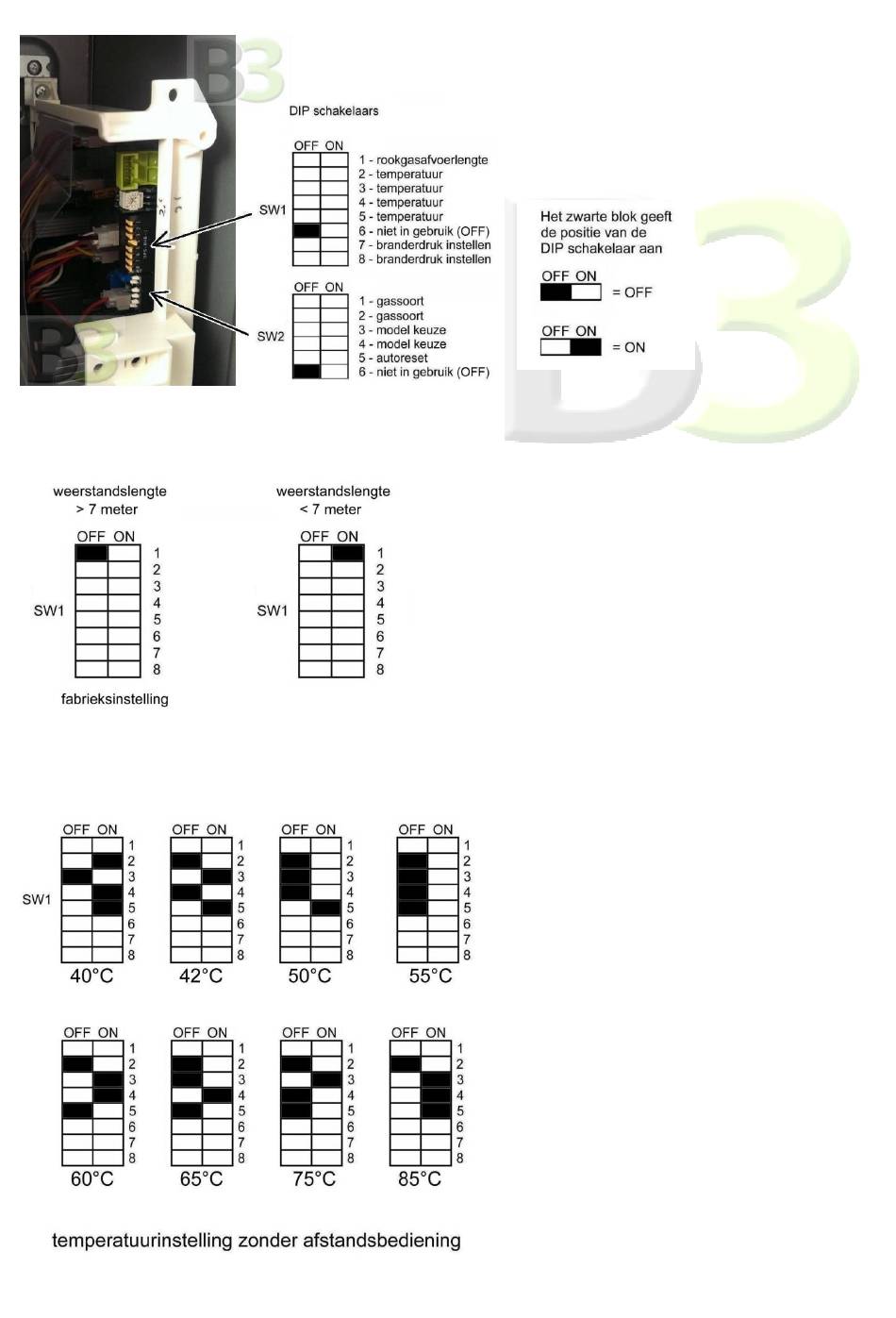

Watertemperatuur zonder afstandsbediening
DIP schakelaars 2, 3, 4 en 5 van de bovenste serie
schakelaars
instelling. Is er geen afstandsbediening aangesloten
dan wordt de temperatuur vast ingesteld door de DIP
schakelaars.
3
(SW1)
bepalen
de
temperatuur-
