Montageprincipe
4.1
Montageprincipe Shelf

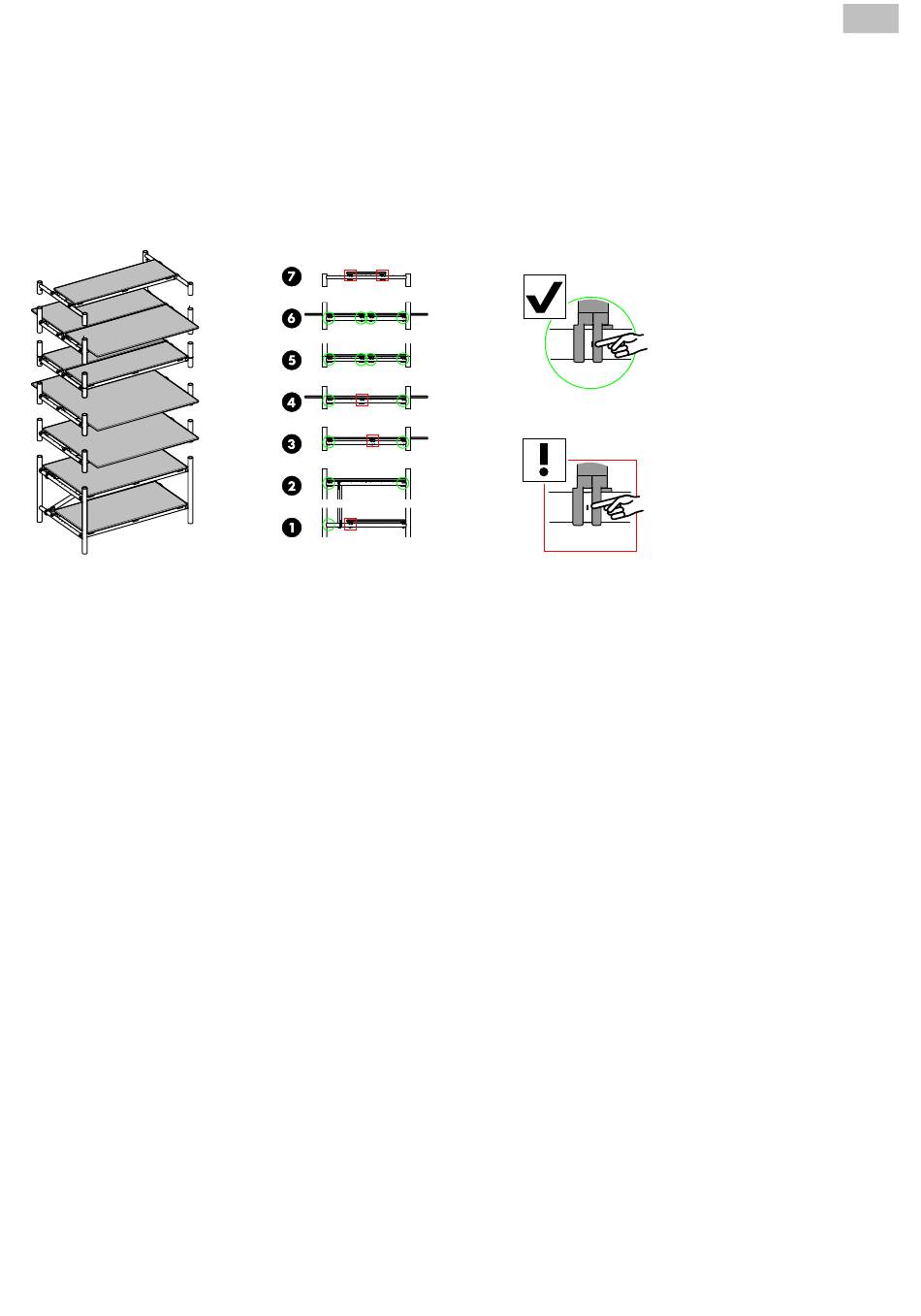

Voorbeelden mogelijke montageposities van Shelves:
elke hoogte worden gemonteerd (afhankelijk van restrictie).
Positie-hulpmarkeringen: Op de sporten zijn kleine gleuven aangebracht die bij de
meeste toepassingen of posities van de Horizontal Beam als positiehulp kunnen worden ge-
bruikt. Hierbij wordt het binnenvlak van de binnenste haak met de gleuf uitgelijnd.
Er zijn posities waarbij de gleuven niet als hulpmarkering overeenstemmen. Deze
posities zijn toegestaan, hierbij moeten echter de exacte posities van de Horizontal
Beams worden bepaald.
1. Shelf aangepast wegens Diagonal Beam. Als aan de buitenkant een Diagonal Beam is
gemonteerd, moet de onderste Shelf worden aangepast.
2. Shelf volledige breedte.
3. Shelf eenzijdig - voor of achter - steekt uit. Neem montagepositie houder en aantal Hori-
zontal Beams in acht.
4. Shelf steekt uit aan beide zijden. Neem montagepositie houder en aantal Horizontal
Beams in acht.
5. Halve Shelf (halve nominale breedte) binnen gemonteerd.
6. Halve Shelf (halve nominale breedte +200) gemonteerd zodat deze uitsteken.
7. Halve Shelf in het midden gemonteerd (vrije positie mogelijk).
2023, 62913590/G
MONTAGEPRINCIPE
Elke variant kan op
NL
11/40
