Snelle installatie

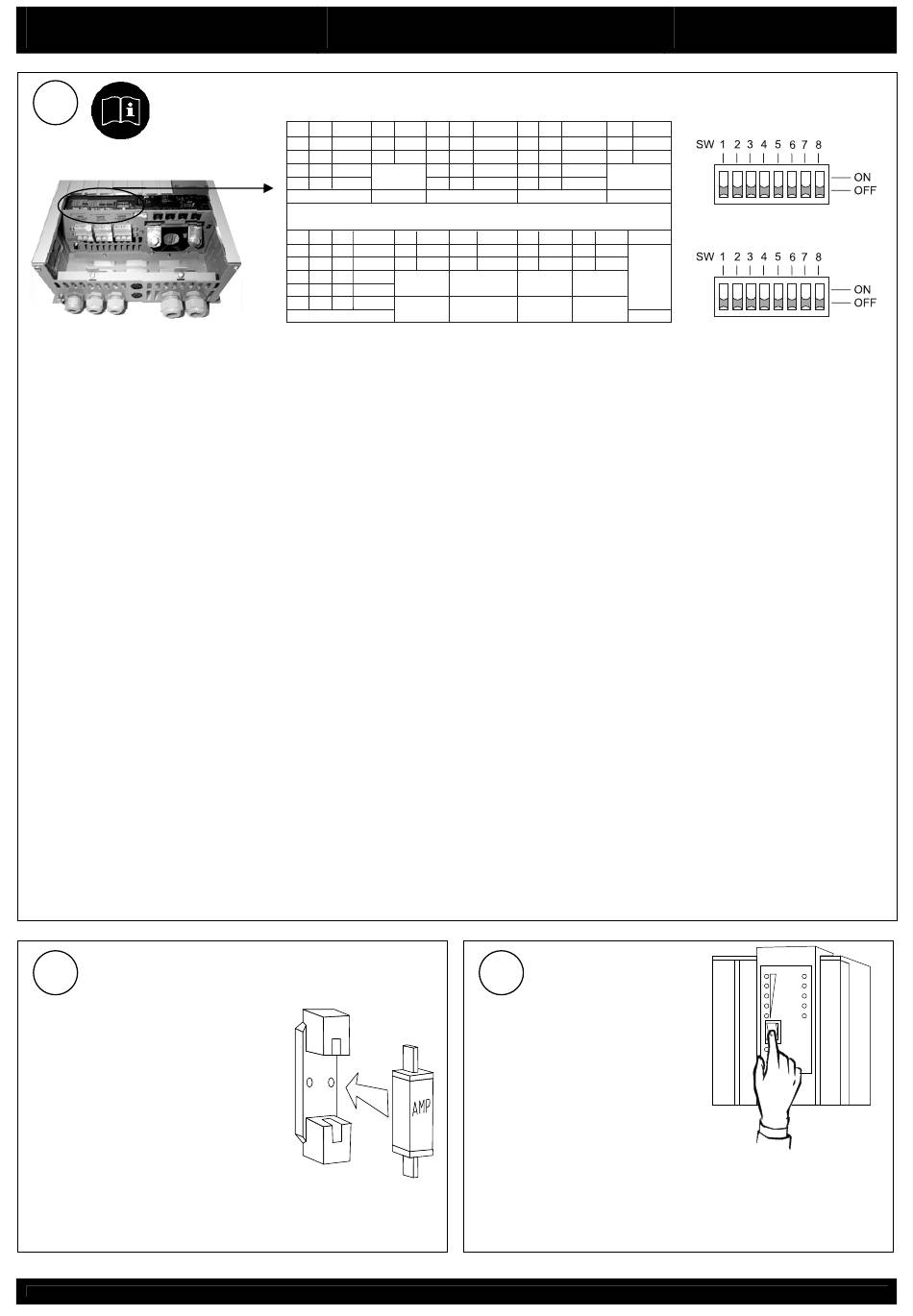

Instellingen van de DIP switches. Zie ook ook hoofdstuk 6 van de gebruikershandleiding.
10
Aanbevolen instellingen van de DIP-switches:
Dip Switch A:
•
Enkelvoudig omvormersysteem (geen parallelbedrijf): SW1 - OFF, SW2 – OFF.
•
Uitgangsfrequentie van de omvormer 50Hz: SW3 – OFF.
•
High Power mode. (Spaarstand uitgeschakeld): SW4 – OFF, SW-5 – OFF.
•
Accutype. Standaard open lood-zuur accu: SW6 – OFF, SW7 – OFF; Gel / AGM: SW6 – ON, SW7 – OFF.
•
Ground relay: SW8- ON. Tijdens omvormerbedrijf van de Mass Combi wordt de nulleider (N) van de
omvormeruitgang doorverbonden met de aarde (PE/GND).
Dip Switch B:
•
Power Sharing functie, maximaal vermogen: SW1- OFF, SW2- OFF, SW3 ON. Bij gebruik van de Remote APC,
Masterlink MICC of de MasterBus interface gebruikt u deze instelling en kunt u de drempelwaarde van de
Power Sharing functie instellen op het afstandsbedieningspaneel.
•
Bij gebruik van de Power Support functie (wanneer aangesloten vermogen groter is dan ingesteld met de Power
Sharing functie wordt de Short break uitgang gevoed door de omvormer en de power uitgang door de externe
stroomvoorziening), stelt u SW4 op ON. U moet dan SW5 instellen op OFF.
•
Als u de Generator / mains support functie wilt gebruiken (wanneer aangesloten vermogen groter is dan
ingesteld met de Power Sharing functie, wordt de omvormer parallel geschakeld aan de externe
stroomvoorziening) stelt u SW-5 op ON. Let op: het parallel schakelen van twee AC-bronnen is niet altijd is
toegestaan. Als u deze functie toch wilt gebruiken, dient u SW4 in te stellen op OFF.
•
Power Quality. Standaard instelling van SW6 is OFF. Hiermee stelt u het ingangsvenster van de externe
stroomvoorziening in op 45-65 Hz. Als u SW6 op ON instelt wordt dit ingangsvenster verruimd naar 35- 65 Hz.
Dit kan noodzakelijk zijn bij slecht gesynchroniseerde generatoren.
•
Bij gebruik van een afstandsbedieningspaneel zet u de hoofdschakelaar van de Mass Combi op ON.
•
SW7- OFF: met de On/Off schakelaar van de afstandsbediening schakelt u zowel de omvormer als de lader
van de Mass Combi aan/uit.
•
SW7- ON: met de On/Off schakelaar van de afstandsbediening schakelt u alleen de omvormer functie van
de Mass Combi aan/uit. De acculader werkt altijd (zolang er een externe stroomvoorziening aanwezig is).
•
SW8- OFF. Zie hoofdstuk 6 van de gebruikershandleiding bij gebruik van de Equalize mode (vereffeningslading)
11
Controleer alle bedrading.
Als alle bedrading in orde is:
•
Draai alle wartels aan
•
Sluit het
aansluitcompartiment;
•
Plaats de DC zekering in de
zekeringhouder (hierbij kan
een vonk ontstaan!);
•
Schakel de DC installatie in
•
Schakel de AC installatie in.
Mastervolt International B.V,
P.O.Box 22947, NL-1100 DK Amsterdam, The Netherlands.
Mass Combi 230V
SW1 SW2 Setting
SW3 Setting
SW4 SW5 Setting
OFF
OFF
P0 single
OFF
50Hz
OFF
OFF
ON
60 Hz
ON
OFF
ON
OFF
P1 mode
OFF
ON
OFF
ON
P2 mode
ON
ON
ON
ON
P3 mode
Parallel mode
Inverter Freq.
Energy mode
Mass Combi Settings Menu
SW1 SW2 SW3
Setting
SW4
Setting
SW5
OFF
OFF
OFF
OFF
OFF
25 AMPS
Disabled
OFF OFF
ON
ON
ON
16 AMPS
Enabled
ON
OFF
OFF
10 AMPS
ON
ON
OFF
6 AMPS
ON
Power
Generator
*
*
OFF
support
mains supp.
Power sharing
Tel.: +31-20-3422100
SW6 SW7 Setting
SW8 Setting
OFF
OFF
OFF
High power
Standard
Disabled
ON
OFF
ON
Idle 40VA
GEL - AGM
Enabled
OFF
ON
Idle 150VA
Traction
ON
ON
Econ. 208V
Forced float
Battery type
Ground relay
Setting
SW6
Setting
SW7
Setting
SW8
High
OFF
Equalize
OFF
Disabled
Combi
Mode
ON
Low
ON
Enabled
Inverter
Starts
With
On-Off
Pulse
Power
Combi /
quality
Inv. control
Equalize
12
Zet de Mass Combi aan.
De LED's aan de voorzijde
zullen enkele keren gaan
knipperen.
Na een paar seconden zal de
Mass Combi inschakelen.
Zoniet, schakel dan direct zowel de DC als AC
installatie spanningsvrij. Onderzoek de oorzaak van
de storing. Raadpleeg het hoofdstuk "Problemen
oplossen" in de gebruikershandleiding.
Email: info@mastervolt.com
Nederlands
DIP switch A.
DIP switch B.
Web: www.mastervolt.com v1.0 080731NL
