Indeling van behuizing en PCB

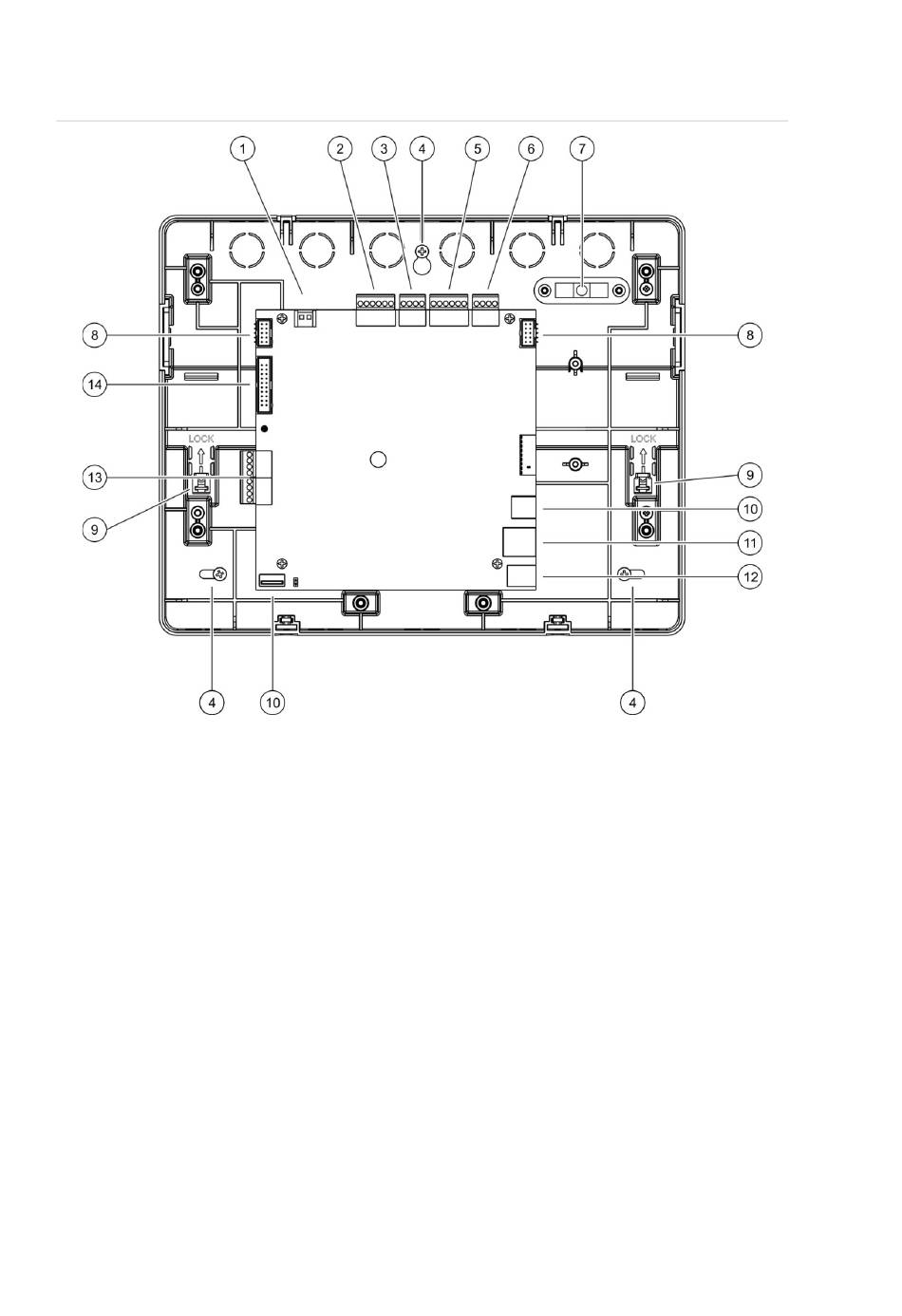

Afbeelding 2: Indeling van behuizing en PCB
1. RS-232-aansluiting
2. Netwerkaansluiting (brandmeldnetwerk)
3. Ingangsaansluitingen
4. Bevestigingsgaten
5. Relaisaansluitingen
6. Voeding in-aansluitingen (VIN1, VIN2)
7. Waterpas
4
8. Aansluitingen voor lokale
uitbreidingsapparaten
9. Vergrendelingsclips voor DIN-rail
10. USB type A-aansluitingen
11. Ethernet-connector
12. USB type B-aansluiting
13. Aansluitingen voor externe
uitbreidingsapparaten
14. Aansluiting voor gebruikersinterface
ZP2-A-serie Compacte Herhaalpanelen Installatiehandleiding
