6. Montage
6.3 Minimale inbouwmaten
Om voldoende ruimte voor onderhouds-
werkzaamheden (bv. patroonvervanging) of
vrije ruimte voor een eventuele demontage
van het product te garanderen, moeten de
minimale inbouwmaten nageleefd worden.
380 ml minimale inbouwmaten
A = breedte
90 mm
B = hoogte
400 mm
C = diepte
110 mm
B
C
A
G1/4

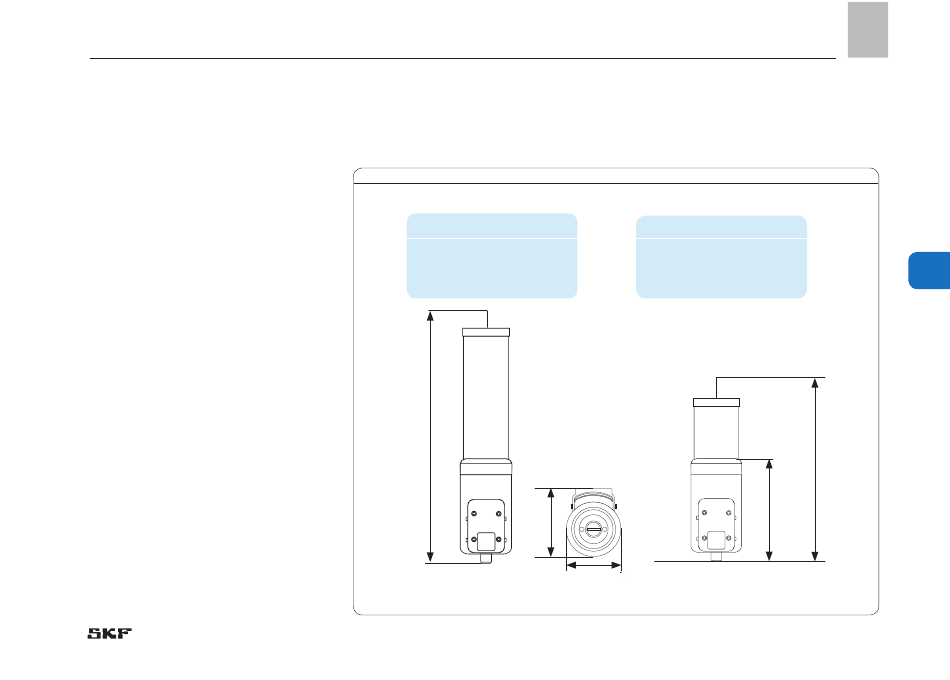

Minimale inbouwmaten Afb. 3
120 ml minimale inbouwmaten
A = breedte
90 mm
B = hoogte
300 mm
C = diepte
110 mm
D
D = 172 mm hoogte aandrijfeenheid
NL
6
B
23
