Componenten
DMU2579J

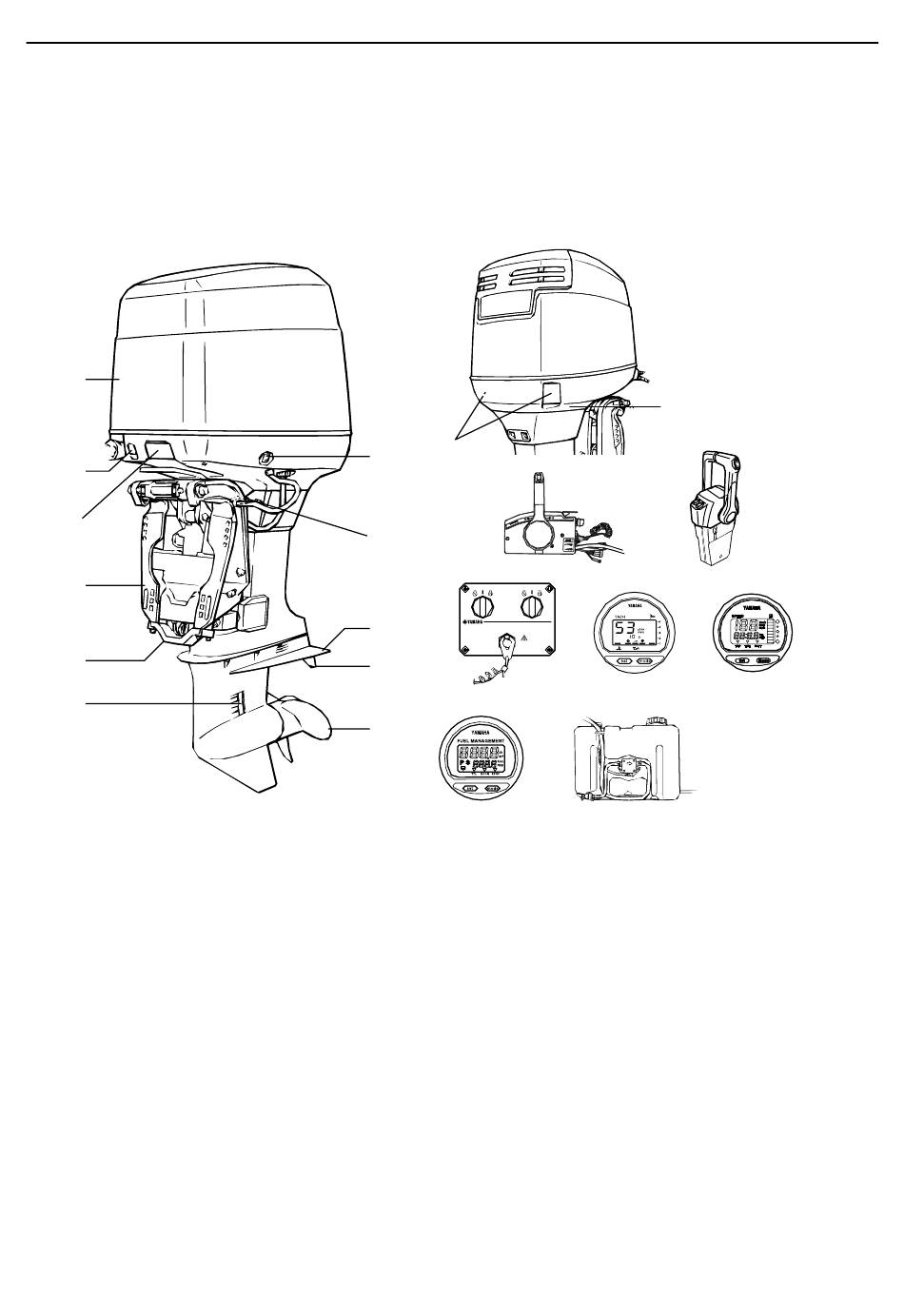

Schematische voorstelling van de componenten
NOTA:
* Kan eventueel lichtjes verschillen van de afbeelding; behoort mogelijk ook niet tot de stan-
daarduitrusting van alle modellen.
150F, 200F, L200F
11
10
9
8
7
6
1. Trim- en kantelbekrachtigingsschakelaar
2. Kantelsteunhendel
3. Anti-cavitatieplaat
4. Trimtap (anode)
5. Propeller
6. Koelwaterinlaat
7. Anode
8. Klembeugel
9. Motorkapvergrendelingshendel
10. Chokeknop
11. Motorkap
12. Koelwatercontrolestraal
13. Afstandsbedieningskast (voor opzij gemon-
teerd type)*
15
9
1
13
2
15
3
4
18
19
5
14. Afstandsbedieningskast (voor dubbele
motor)*
15. Schakelaarpaneel (voor dubbele motor)*
16. Digitale toerenteller
17. Digitale snelheidsmeter*
18. Brandstofbeheermeter*
19. Losse olietank
DMU26181
Afstandsbedieningskast
De afstandsbedieningshendel bedient zowel
de schakelhendel als de gashendel. De elek-
trische schakelaars bevinden zich op de af-
standsbedieningskast.
12
14
17
16
ZMU06272
