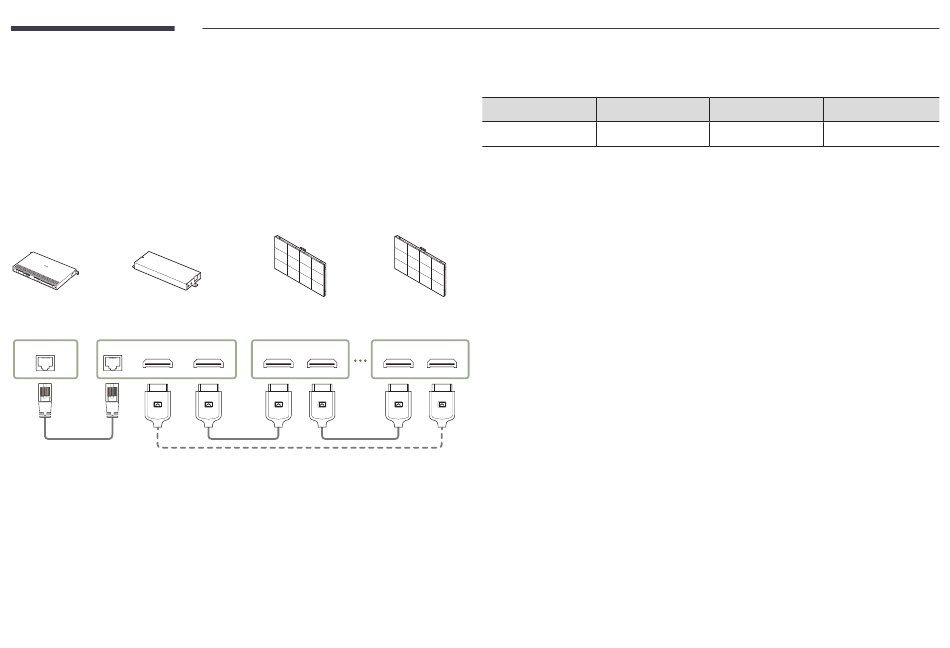

Aansluiten op panelen
Sluit de S-Box (SNOW-1810U) en het paneel (IW008J) aan op het geïnstalleerde paneel voor de
videosignaaltransmissie.
" Sluit de S-Box aan op het externe apparaat voordat u de S-Box op het paneel aansluit.
" Voordat u de panelen van stroom voorziet, sluit u eerst de I/G-kaart op de panelen aan.
" Sluit slechts één type "led pitch"-panelen aan op één enkele S-Box. Als meerdere types
panelen aangesloten zijn, is de beeldkwaliteit mogelijk niet normaal. Plaats GEEN
verschillende types "led pitch"-panelen samen.
S-Box
(SNOW-1810U)
I/G-kaart
HDBT OUT
HDBT IN
DATA IN (Reverse)
DATA OUT (Forward)
1
Sluit de HDBT-aansluitingen aan op de S-Box en I/G-kaarten met een LAN-kabel.
2
Sluit de I/G-kaarten en panelen aan met OCM-kabels.
" Gebruik een kabel van type CAT6 (*type STP) of hoger.
*STP: Shielded Twisted Pair
" Sluit de HDBT aan met een LAN-kabel die 15-100 m lang is. Als u een kortere of langere kabel
gebruikt, dan kan de kwaliteit van het signaal onstabiel zijn.
" Gebruik de LAN-kabels die worden aanbevolen op de website HDBaseT (http://hdbaset.org/
hdbaset-recommended-cables). Als een niet-aanbevolen LAN-kabel wordt gebruikt, kunnen
de HDBT-signalen instabiel worden.
Eerste paneel
Laatste paneel
(IW008J)
(IW008J)
DATA IN
DATA OUT
DATA IN
Kabels aansluiten voor redundantie
Ondersteunde resoluties per installatie
Resolutie
Aantal panelen
" Een S-Box (SNOW-1810U) ondersteunt maximaal een UHD-resolutie omdat het over vier
ingebouwde HDBT OUT-poorten beschikt.
" Om te genieten van resoluties die beter zijn dan de UHD-resolutie, moet u aan de
configuratie S-Box (SNOW-1810U) toevoegen.
DATA OUT
960 x 540
1920 x 1080
1
2 x 2
3840 x 2160
4 x 4
11
