Voorbeelden toepassingssetu...
Om de stop en koppelbegrenzing te programmeren, moet
u de volgende klemaansluitingen maken:
•
Start/stop via klem 18
(Parameter 5-10 Klem 18 digitale ingang = [8] Start)
•
Snelle stop via klem 27
(Parameter 5-12 Klem 27 digitale ingang [2] Vrijloop
geïnv.)
•
Klem 29 uitgang
(Parameter 5-02 Klem 29 modus [1] Uitgang en
parameter 5-31 Klem 29 dig. uitgang [27]
Koppelbegr. & stop)
•
Relaisuitgang [0] (Relais 1)
(Parameter 5-40 Functierelais = [32] Mech.
rembesturing)
8
8
12
13
18
Start
-
Externe
24 VDC
+

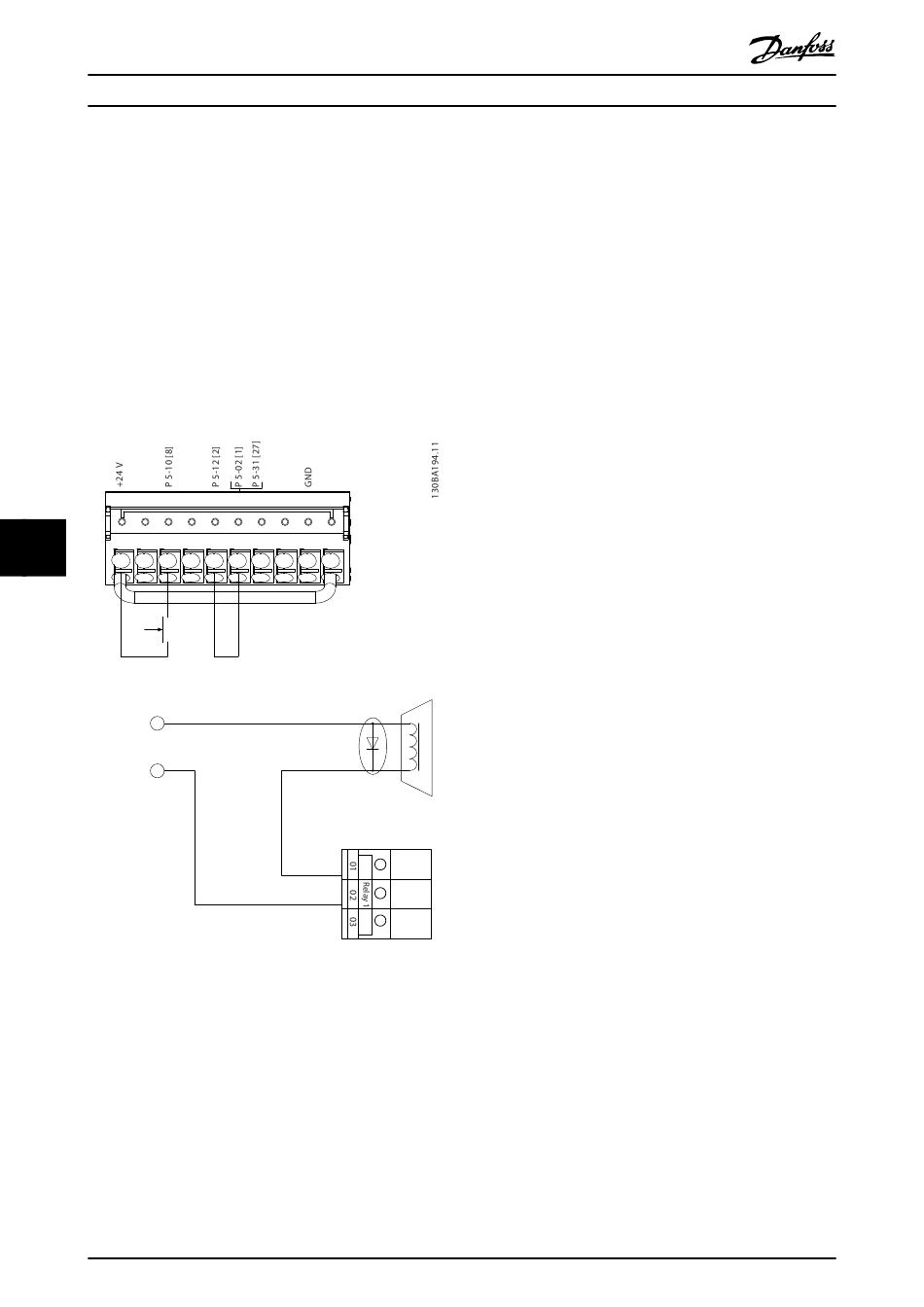

Afbeelding 8.8 Bedradingsconfiguratie voor koppelbegrenzing
en stop
84
VLT
19
27
29
32
33
20
37
I
0.1 Amp
max
P 5-40 [0] [32]
Aansluiting mechanische rem
