Installatie- en gebruikershandleiding
3.5

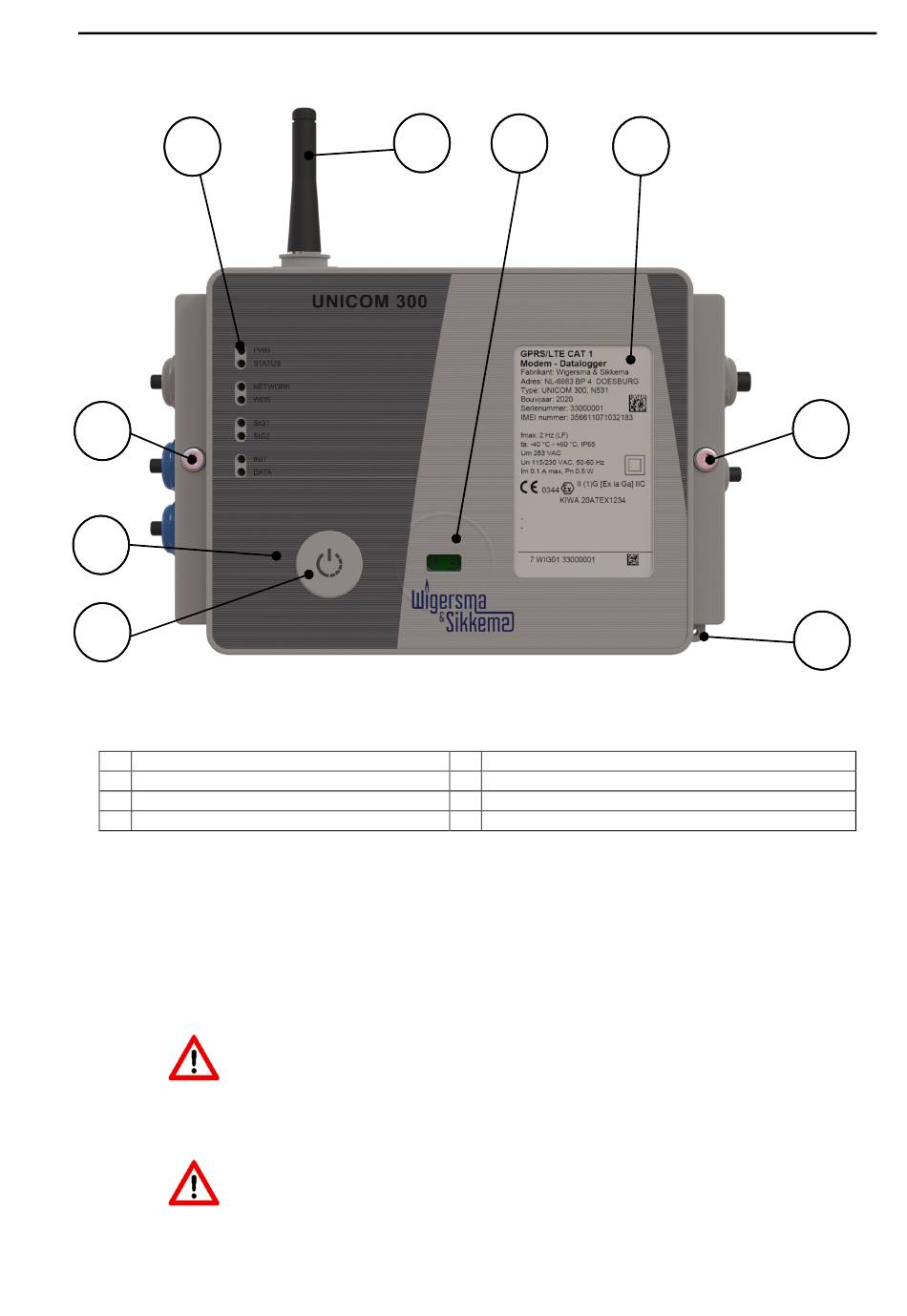

Voorzijde UNICOM 300 met netvoeding
1
5
8
7
1
Statusleds (zie tabel 6)
2
Antenne
3
SW2 (zie tabel 3), Communicatiepoort
4
Typeplaat
(1) Communicatiepoort voor het uitlezen en configureren van UNICOM 300 op locatie.
Deze communicatiepoort is geschikt voor een infrarood communicatiekop in combinatie met het
software programma UNITOOL.
(2) Openen van de behuizing.
Draai de twee cilinderkopschroeven los totdat de schroef loskomt (antiverlies). Open vervolgens aan de
rechterzijde de behuizing. Het is mogelijk dat de afdichting kleeft, waardoor de behuizing moeilijker is te
openen.
Het sluiten van de behuizing moet met beleid gedaan worden. Het scharnier van de deksel
heeft enige speling zodat de afdichting in de deksel in gesloten toestand goed aan kan
sluiten op de onderzijde van de behuizing.
Zorg ervoor dat bij het sluiten van de deksel deze niet omhoog of omlaaggedrukt gesloten
wordt. Controleer voorafgaand of de afdichtring in de deksel schoon is.
(3) Ademopening voor druknivellering tussen UNICOM 300 en omgeving.
Achter deze ademopening is een membraan aanwezig dat vochtintreding voorkomt.
Voorkom beschadiging van het membraan. Het membraan mag niet afgedekt worden. Zie
ook punt 3 hierboven.
2
3
Figuur 3
5
Antiverliesschroef
6
Verzegeloog
(1)
7
SW1 (zie tabel 3)
8
Ademopening
DDN5005GHNL/10-2022/rev.B3
UNICOM 300 N531
4
(2)
(3)
5
6
9
