NEDERLANDS
• Geef alle projectoren een startadres: elke projector toont zijn start + eindadres, zorg ervoor dat de adressen
elkaar niet overlappen!
Wat algemene informatie over DMX:
•
Het DMX-protocol is een veelgebruikt snel signaal om intelligente lichtapparatuur te besturen. U moet uw
DMX-controller en alle aangesloten apparaten "in serie" schakelen met een gebalanceerde kabel van
goede kwaliteit.
•
Zowel XLR-3pin als XLR-5pin connectoren worden gebruikt, maar XLR-3pin is populairder omdat deze
kabels compatibel zijn met gebalanceerde audiokabels.
•
Pinindeling XLR-3pin: Pin1 = GND ~ Pin2 = Negatief signaal (-) ~ Pin3 = Positief signaal (+)
•
Pinindeling XLR-5pin: Pin1 = GND ~ Pin2 = Negatief signaal (-) ~ Pin3 = Positief signaal (+) ~ Pinnen4+5
niet gebruikt.
•

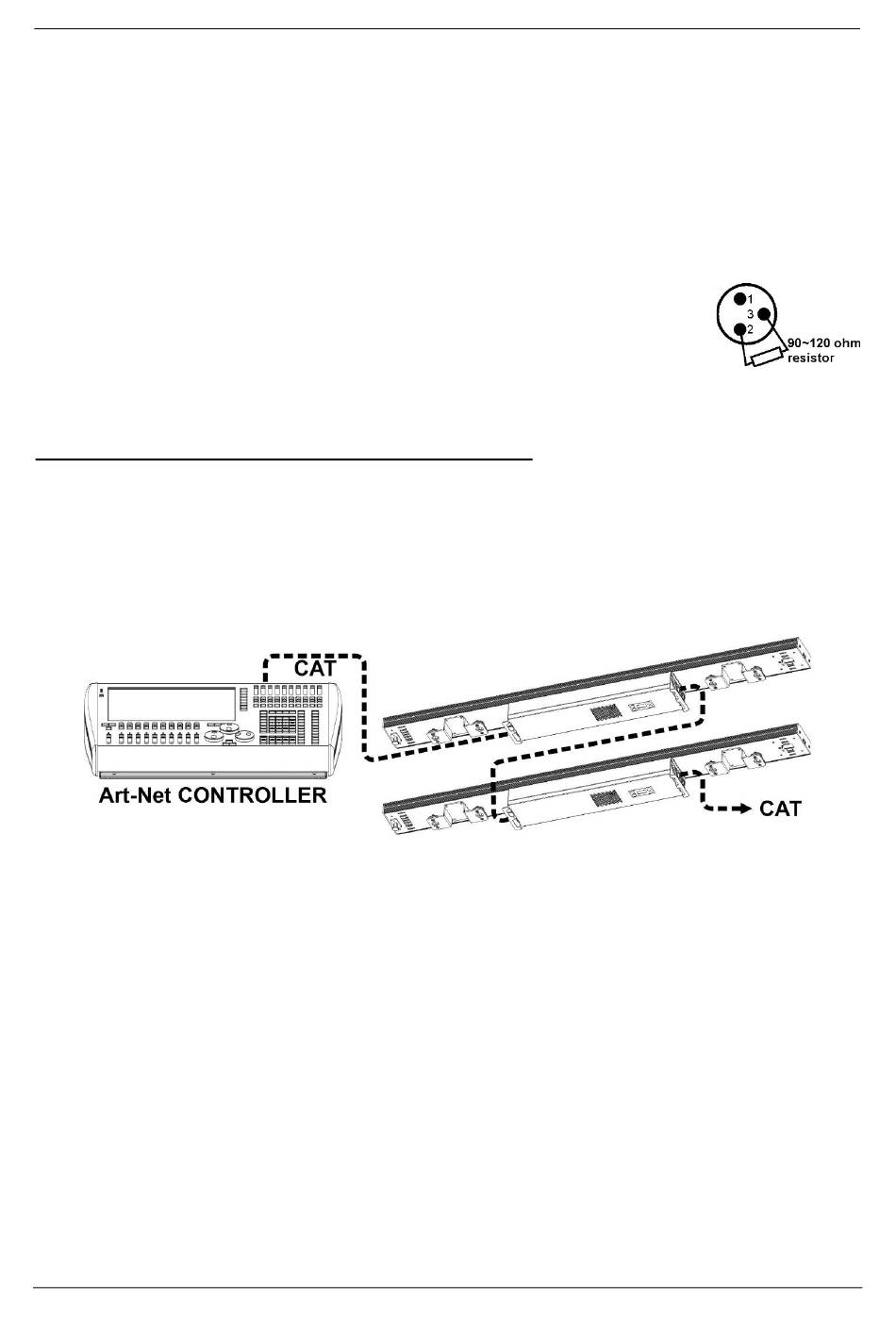

Om vreemd gedrag van de lichteffecten als gevolg van interferentie te voorkomen,
moet u een 90Ω tot 120Ω terminator gebruiken aan het einde van de ketting. Gebruik
nooit Y-splitter kabels, dat werkt gewoon niet!
•
Zorg ervoor dat alle apparaten op het lichtnet zijn aangesloten.
•
Elk lichteffect in de keten moet zijn eigen startadres hebben, zodat het weet welke commando's van de
controller het moet decoderen.
ELEKTRISCHE INSTALLATIE VIA WIRED ETHERNET IN/OUT:
Art-Net is niets anders dan een protocol voor het verzenden van DMX512 over een Ethernet-netwerk,
ontwikkeld door Artistic Licence Engineering (UK) Ltd. Dankzij de veel grotere bandbreedte is het mogelijk om
meer dan 256 DMX-universiteiten in één keer te versturen.
Deze projector kan in een dergelijk Ethernet-netwerk worden aangesloten met behulp van routers, switches
enz. De netwerktopologie is precies hetzelfde als voor een normaal PC-netwerk. IP-adressen kunnen echter
niet via DHCP worden verkregen: zie de uitleg in het hoofdstuk "setup-menu" over het handmatig instellen van
het IP-adres, het Netmasker en het kiezen van het gewenste DMX-universum. Ook het sACN-protocol wordt
ondersteund.
BELANGRIJKE OPMERKING: deze projector heeft zowel een Ethernet-ingang als -uitgang zodat u
verschillende eenheden in serie kunt schakelen. Het aantal eenheden in één keten moet echter worden
beperkt tot ±10 eenheden om ongewenste signaalvertragingen te voorkomen. In grotere installaties moet u de
"STAR-topologie" gebruiken met Ethernet-switches (of een combinatie van beide). Dit vermindert de
vertragingen tussen de eenheden en verbetert ook de betrouwbaarheid van de installatie.
BRITEQ
®
GEBRUIKERSHANDLEIDING
11/27
BTX-LIGHTSTRIKE
